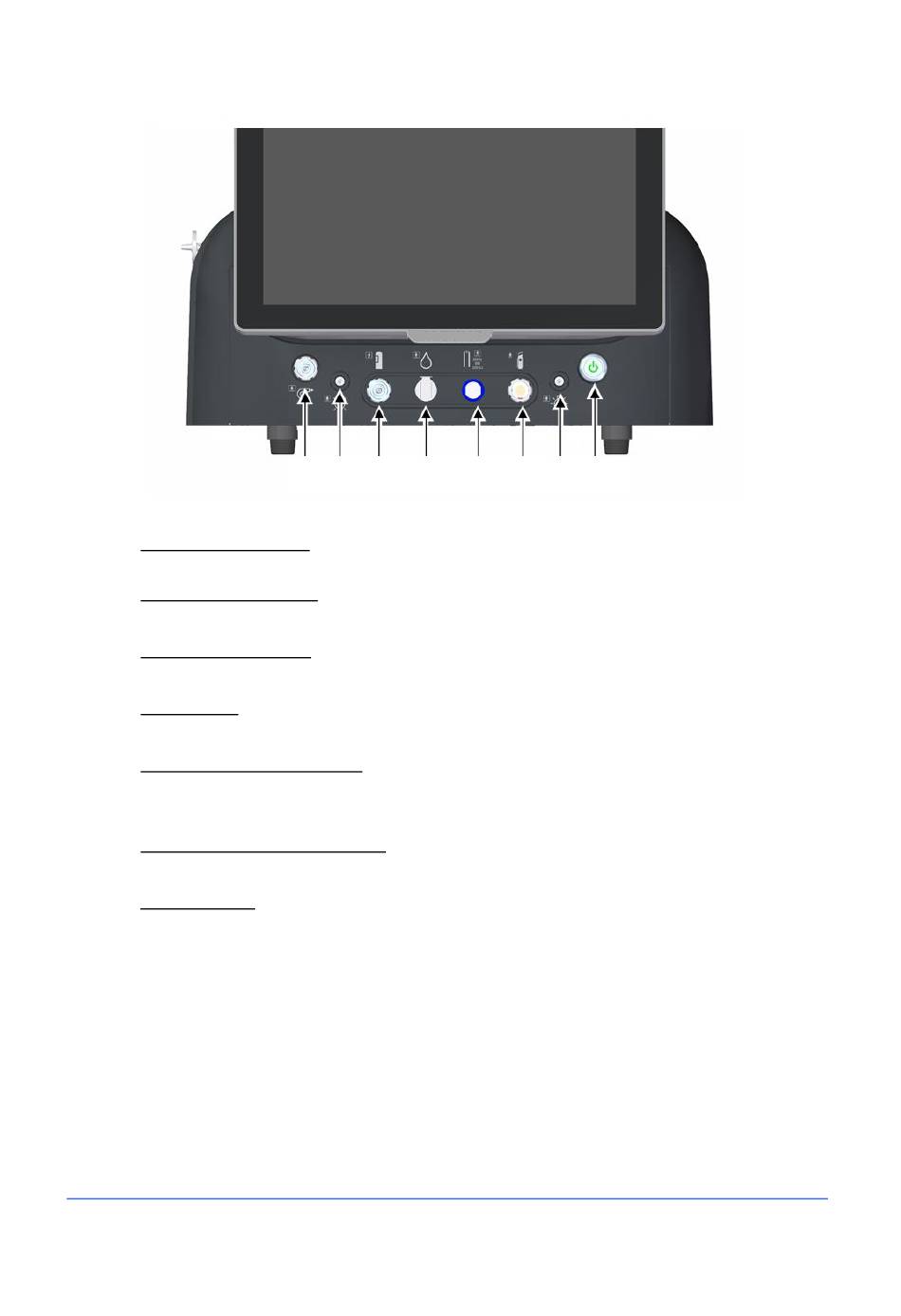

4.2.2 Anschlüsse und Steuerelemente vorne am Gerät (CR)
1 US-(Phako)-Buchse
Der Stecker des Phako-Handstücks passt in diese Buchse.
2 Vitrektomie-Buchse
Der Stecker des Vitrektomie-Handstücks passt in diese Buchse.
3 Diathermie-Buchse
Der Stecker des Diathermie-Handstücks passt in diese Buchse.
4 Lufteinlass
Der Luftschlauchstecker mit Filter passt in diese Buchse.
5 Silikonöleinspeisebuchse
An diese Buchse wird der Steckverbinder der Silikonölbefüllung
angeschlossen.
6-7 LED-Lichtquelle mit Filtern
An diese Buchse wird der Lichtwellenleiter-Stecker angeschlossen.
8 Netzschalter
Mit dieser Taste mit Kontrollleuchte kann das Gerät ein- und
ausgeschaltet werden. Der Haupt-Netzschalter auf der Rückseite muss
sich dazu in Stellung (I) befinden. Das Gerät muss über die Softwaretaste
am Touchscreen ausgeschaltet werden.
