Betriebsanleitung
BA102 124
000 000
HBE 411A Dynamic
Stand 43/13

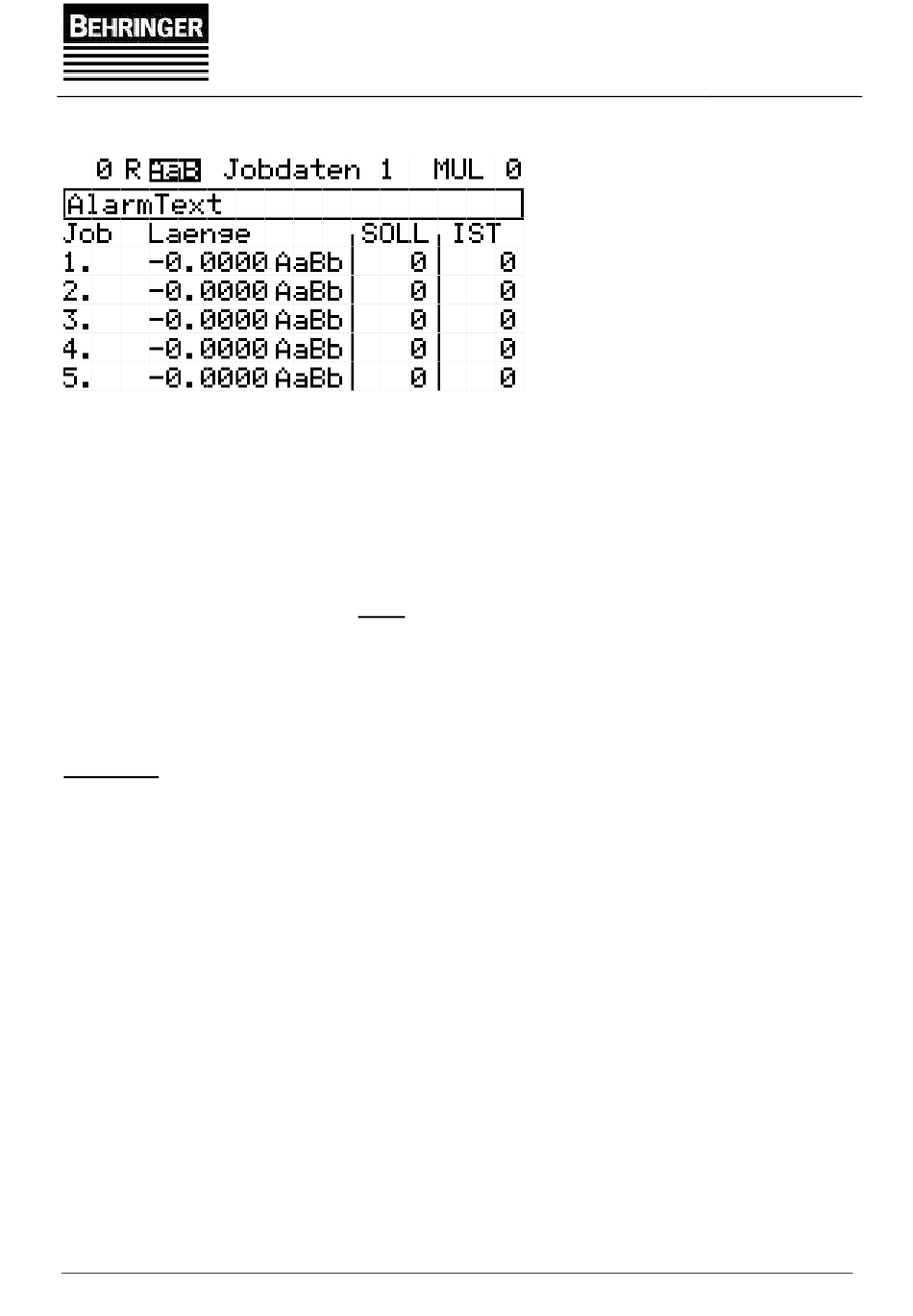

5.4.2 Jobdaten 1 (Seite 102)
Hier können die Jobdaten 1-5 eingetragen werden.
R steht für Rest aufsägen. Hier kann man sehen ob dies auf Ein oder Aus steht.
Auswählen kann man dies nur auf Automatikmenü -> Einstellungen (Seite 104).
Ist R auf Ein, dann wird das Material den Jobfolgen nach aufgesägt. Die Lichtschranke für
„Materialende" am Nachschubgreifer wird hierbei ignoriert.
Es wird solange aufgesägt bis der Nachschubschlitten ganz vorne steht oder die Jobs
abgearbeitet sind!
R Reststückaufsägen funktioniert nicht mit Stabanfangserkennung! (Das Material muss
bei der Start der Automatik mit Reststückaufsägen die Nulllichtschranke belegen).
MUL steht für Multiplikator. Hier kann man sehen um wie viel das Material pro Schnitt
multipliziert wird. Auswählen kann man dies nur auf Automatikmenü -> Einstellungen
(Seite 104).
Funktion: Jobs definieren auf Seite 102,103 (Jobdaten) mit einer gültigen Länge sowie
keiner 0 in SOLL . Um einen Job abarbeiten zu können, wenn die Automatik gestartet
wird, müssen auf der Seite 105 (Jobfolge) die gewünschten Jobs nacheinander
eingetragen werden. Steht in einer Jobfolge eine 0, so wird die Automatik an dieser Stelle
beendet. Die Automatik wird auch dann beendet, wenn ein Job doppelt eingetragen wird
und dieser vorher schon abgearbeitet wurde, da SOLL = IST.
Beispiel zur Maß-Eingabe: Möchte man 50,00 mm eingeben, so muss 5000 in das Feld
eingetippt werden.
Rev. 8 (13.11.13)
Seite 24
