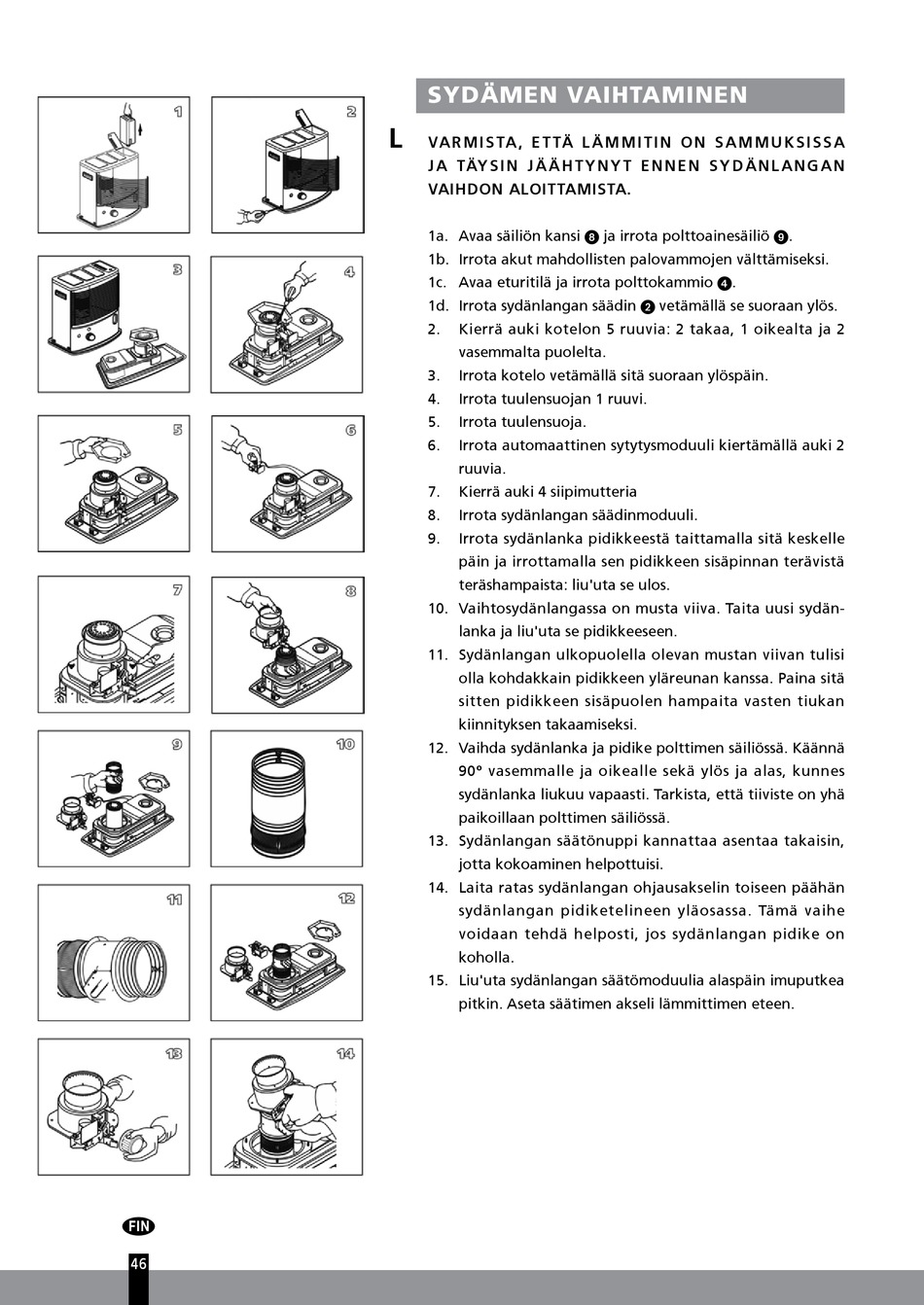

SYDÄMEN VAIHTAMINEN
L
VA R M I S TA , E T TÄ L Ä M M I T I N O N S A M M U K S I S S A
J A TÄY S I N J Ä Ä H T Y N Y T E N N E N S Y D Ä N L A N G A N
VAIHDON ALOITTAMISTA.
1a. Avaa säiliön kansi  ja irrota polttoainesäiliö .
1b. Irrota akut mahdollisten palovammojen välttämiseksi.
1c. Avaa eturitilä ja irrota polttokammio 4.
1d. Irrota sydänlangan säädin 2 vetämällä se suoraan ylös.
2. Kierrä auki kotelon 5 ruuvia: 2 takaa, 1 oikealta ja 2
vasemmalta puolelta.
3. Irrota kotelo vetämällä sitä suoraan ylöspäin.
4. Irrota tuulensuojan 1 ruuvi.
5. Irrota tuulensuoja.
6. Irrota automaattinen sytytysmoduuli kiertämällä auki 2
ruuvia.
7. Kierrä auki 4 siipimutteria
8. Irrota sydänlangan säädinmoduuli.
9. Irrota sydänlanka pidikkeestä taittamalla sitä keskelle
päin ja irrottamalla sen pidikkeen sisäpinnan terävistä
teräshampaista: liu'uta se ulos.
10. Vaihtosydänlangassa on musta viiva. Taita uusi sydän-
lanka ja liu'uta se pidikkeeseen.
11. Sydänlangan ulkopuolella olevan mustan viivan tulisi
olla kohdakkain pidikkeen yläreunan kanssa. Paina sitä
sitten pidikkeen sisäpuolen hampaita vasten tiukan
kiinnityksen takaamiseksi.
12. Vaihda sydänlanka ja pidike polttimen säiliössä. Käännä
90º vasemmalle ja oikealle sekä ylös ja alas, kunnes
sydänlanka liukuu vapaasti. Tarkista, että tiiviste on yhä
paikoillaan polttimen säiliössä.
13. Sydänlangan säätönuppi kannattaa asentaa takaisin,
jotta kokoaminen helpottuisi.
14. Laita ratas sydänlangan ohjausakselin toiseen päähän
sydänlangan pidiketelineen yläosassa. Tämä vaihe
voidaan tehdä helposti, jos sydänlangan pidike on
koholla.
15. Liu'uta sydänlangan säätömoduulia alaspäin imuputkea
pitkin. Aseta säätimen akseli lämmittimen eteen.
