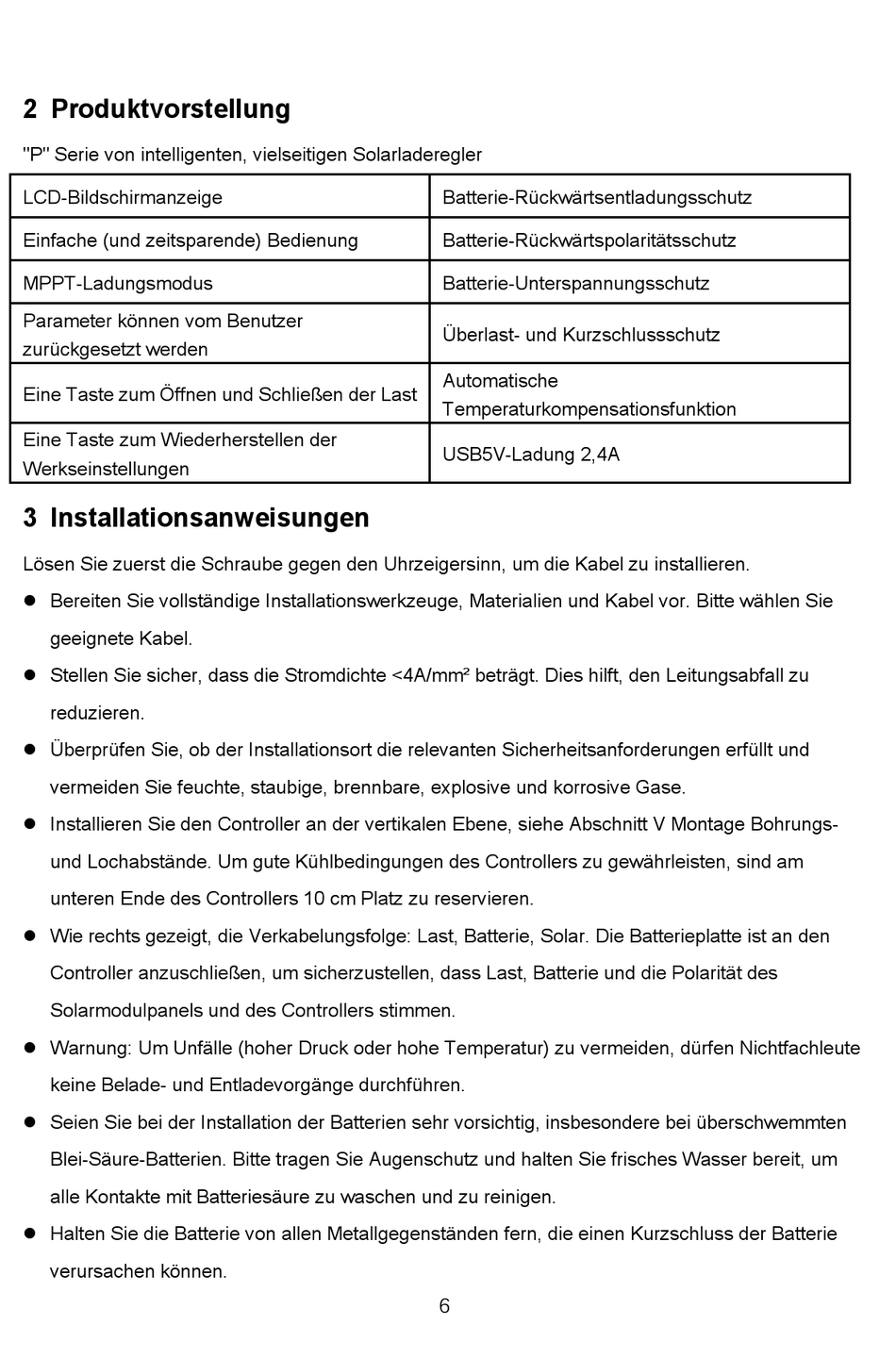

2 Produktvorstellung
"P" Serie von intelligenten, vielseitigen Solarladeregler
LCD-Bildschirmanzeige
Einfache (und zeitsparende) Bedienung
MPPT-Ladungsmodus
Parameter können vom Benutzer
zurückgesetzt werden
Eine Taste zum Öffnen und Schließen der Last
Eine Taste zum Wiederherstellen der
Werkseinstellungen
3 Installationsanweisungen
Lösen Sie zuerst die Schraube gegen den Uhrzeigersinn, um die Kabel zu installieren.
Bereiten Sie vollständige Installationswerkzeuge, Materialien und Kabel vor. Bitte wählen Sie
geeignete Kabel.
Stellen Sie sicher, dass die Stromdichte <4A/mm² beträgt. Dies hilft, den Leitungsabfall zu
reduzieren.
Überprüfen Sie, ob der Installationsort die relevanten Sicherheitsanforderungen erfüllt und
vermeiden Sie feuchte, staubige, brennbare, explosive und korrosive Gase.
Installieren Sie den Controller an der vertikalen Ebene, siehe Abschnitt V Montage Bohrungs-
und Lochabstände. Um gute Kühlbedingungen des Controllers zu gewährleisten, sind am
unteren Ende des Controllers 10 cm Platz zu reservieren.
Wie rechts gezeigt, die Verkabelungsfolge: Last, Batterie, Solar. Die Batterieplatte ist an den
Controller anzuschließen, um sicherzustellen, dass Last, Batterie und die Polarität des
Solarmodulpanels und des Controllers stimmen.
Warnung: Um Unfälle (hoher Druck oder hohe Temperatur) zu vermeiden, dürfen Nichtfachleute
keine Belade- und Entladevorgänge durchführen.
Seien Sie bei der Installation der Batterien sehr vorsichtig, insbesondere bei überschwemmten
Blei-Säure-Batterien. Bitte tragen Sie Augenschutz und halten Sie frisches Wasser bereit, um
alle Kontakte mit Batteriesäure zu waschen und zu reinigen.
Halten Sie die Batterie von allen Metallgegenständen fern, die einen Kurzschluss der Batterie
verursachen können.
Batterie-Rückwärtsentladungsschutz
Batterie-Rückwärtspolaritätsschutz
Batterie-Unterspannungsschutz
Überlast- und Kurzschlussschutz
Automatische
Temperaturkompensationsfunktion
USB5V-Ladung 2,4A
