HiFi
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000001
Materialnummer/Part Number 720107735000
Änderungen vorbehalten/Subject to alteration
H-S43 • 0704 • Printed in Germany
http://www.grundig.com
Service Manual

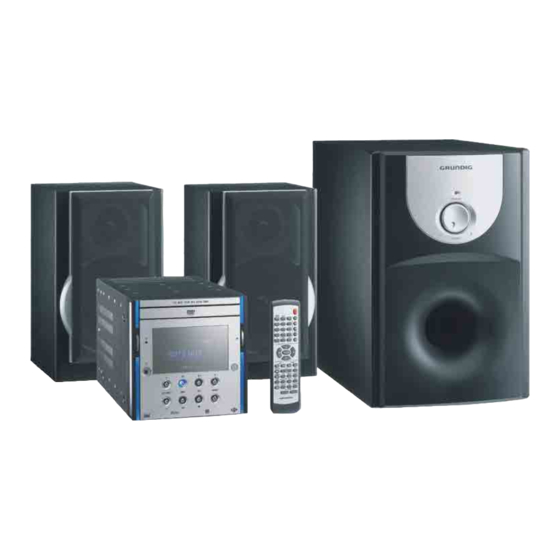

SCENOS
UMS 4400 DVD
GLP1000

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Grundig SCENOS UMS 4400 DVD

  • Seite 1 UMS 4400 DVD GLP1000 Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Service Documents for the Complete Service Service Manual Sicherheit Safety Materialnr./Part No. 720108000001 Materialnummer/Part Number 720107735000 Änderungen vorbehalten/Subject to alteration H-S43 • 0704 • Printed in Germany http://www.grundig.com...
  • Seite 2: Allgemeiner Teil

    GRUNDIG Service SCENOS UMS 4400 DVD Es gelten die Vorschriften und Sicherheitshin- The regulations and safety instructions shall be weise gemäß dem Service Manual "Sicherheit", valid as provided by the "Safety" Service Manual, Materialnummer 720108000001, sowie zusätz- part number 720108000001, as well as the re-...
  • Seite 3: Technische Daten

    GRUNDIG Service SCENOS UMS 4400 DVD Technische Daten Technical Data Allgemein General information Netzspannung: ............230V ~, 50/60Hz Mains voltage: ............230V~, 50/60Hz Maximale Leistungsaufnahme: Maximum power consumption: - Betrieb DVD Micro System ............ ≤60W - Operating DVD Micro System ..........≤60W - Betrieb Subwoofer ..............
  • Seite 4: Servicehinweise

    Warranty / costs: We expressly point out that only operating software GRUNDIG freigegebene System-Software zulässig ist. Wurde als authorized by GRUNDIG is allowed. If a failure is caused by an Fehlerursache festgestellt, dass eine aus nicht legitimierten Quellen operating software which has been downloaded from not authorized gleich welcher Herkunft stammende oder eine veränderte System-...
  • Seite 14 GRUNDIG Service SCENOS UMS 4400 DVD Abgleichvorschriften Tuner Messgeräte: Mess-Sender, Oszilloskop, Digital-Voltmeter Abgleich Vorbereitung Abgleichvorgang 1. AM-ZF AM, 522kHz; Mit T101 und T103 auf Maximum abgleichen. Mess-Sender 450kHz über Loop-Antennen ankoppeln; Ue > 60dBµV; Oszilloskop an Kopfhörerausgang. ± 2. AM-Oszillator AM, 1620kHz;...
  • Seite 15: Adjustment Procedures

    GRUNDIG Service SCENOS UMS 4400 DVD Adjustment Procedures Tuner Test equipment: Signal Generator, Oscilloscope, Digital Voltmeter Adjustment Preparation Adjustment Procedure 1. AM IF AM, 522kHz; Adjust with T101 and T103 for Maximum. Couple Signal Generator 450kHz via Loop Antennas; Ue > 60dBµV;...
  • Seite 16 TEA5762 DRIVER FM TUNER PACK MCU SYSTEM AM/FM IF + MPX PT6311 PICK-UP SECTION VIDEO OUTPUT SERVO: L6315 DVD DECODER: ESS6028 AUDIO OUTPUT SCART OUTPUT RIGHT SPEAKER EQ/VOLUME LA4282 PT2314 SUPPLY POWER AMP LEFT SPEAKER BASS PASS SUBWOOFER OUTPUT FILTER BA4558...
  • Seite 19 GRUNDIG Service SCENOS UMS 4400 DVD Netzteil / Power Supply Sicht auf Bestückungsseite / View on Component Side Für die tatsächliche Bauteilbestückung ist das Schaltbild maßgebend! The circuit diagram is relevant for the actual component assembly! 3 - 4...
  • Seite 20 GRUNDIG Service SCENOS UMS 4400 DVD Haupt-Platte / Main Board to CN501 P. 3 - 9 to CN602 P. 3 - 10 3 - 5...
  • Seite 21 GRUNDIG Service SCENOS UMS 4400 DVD Haupt-Platte / Main Board to JS2 P. 3 - 14 to CN402 P. 3 - 11 to CN802 P. 3 - 3 to CN803 P. 3 - 3 3 - 6...
  • Seite 24: Audio Ausgang / Audio Output

    GRUNDIG Service SCENOS UMS 4400 DVD Audio Ausgang / Audio Output Optical, Coaxial, Audio, Scart, Video to P7 P. 3 - 17 to JS4 P. 3 - 17 to CN601 P. 3 - 10 to CN201 P. 3 - 5 to JUMP3 P.
  • Seite 25 GRUNDIG Service SCENOS UMS 4400 DVD Color Sicht auf Bestückungsseite / View on Component Side to CN504 P. 3 - 9 Sicht auf Lötseite / View on Solder Side Scart to CN305 P. 3 - 5 to CN505 P. 3 - 9 Sicht auf Bestückungsseite / View on Component Side...
  • Seite 26 SG1/KS1 SG2/KS2 Control SG3/KS3 SG4/KS4 SG5/KS5 DOUT Serial SG6/KS6 Data Interface Display Memory SG7/KS7 (20 bits x 16 Words) SG8/KS8 Segment Driver/ SG9/KS9 SG10/KS10 Grid Driver/ SG11/KS11 Key Scan SG12/KS12 Timing Generator Output SG13/GR16 SG14/GR15 SG15/GR14 SG16/GR13 SG17/GR12 General Key Matrix Memory SG18/GR11 Input Register...
  • Seite 27 GRUNDIG Service SCENOS UMS 4400 DVD Display Sicht auf Bestückungsseite / View on Component Side Sicht auf Lötseite / View on Solder Side 3 - 12...
  • Seite 28 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Memory & Video Pull high TDMDX to select 8-bit ROM boot, pull low to select VCC33 16-bit ROM boot Pull high ES60x8 pin 41 to use VCC33 DCLK for clock source, no need...
  • Seite 29 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Memory & Video VCCV FERB R720 OHM GNDV 2 Ground are connected at VCC33 VCC33 VCC33 VCC33 VIDEO OUT board layout thru a thick trace VDAC CVBS R298 L10 2.4UH OPEN(4.7K) 4.7K 4.7K...
  • Seite 30 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Audio & Power S+12V VCCA +3.3V VCC33 +12V FERB FERB to Power Supply CN805/CN807 S./P. 3-3 IN4148 IN4148 10UF 0.1UF 220UF 220UF 220UF 220UF 0.1UF SGND MGND GNDA GNDA GNDA SGND MGND...
  • Seite 31 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Audio & Power 3.3V REGUALTOR VCC33 OPEN FRONT OPEN OPEN (EZ1085) 220uF No need to install OPEN EZ1085 circuitry if J12 provide +3.3V VCCA BURR-BROWN 6- CHANNEL AUDIODAC MCLK- SCKI BCKIN TBCK-...
  • Seite 32 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Output to Main PCB CN507 S./P. 3-9 to Audio Output CN503 P. 3-9 MUTE CIRCUIT to Audio Output CN502 S./P. 3-9 3 - 17...
  • Seite 33 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Servo +3V3A CC14 +1V8A2 +1V8A1 CC13 CC16 Jump2 TT12 TT11 BC848C 2SC3650 +1V8A1 +1V8A2 AGND RR50 CC25 RR48 CC22 100p 100n CC94 CC85 CC23 CC24 4.7U 4.7U RR49 100p 100n AGND CC27...
  • Seite 34 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Servo +3V3XA F_TACT F_TACT F_FACT F_FACT F_REFDAC F_REFDAC F_SLEDGE F_SLEDGE CC18 F_SPINDLE CC21 F_SPINDLE 100n 100n +1V8A2 F_RESET CC19 CC20 F_RESET 100p 100p CC26 RR51 20K0 1% AGND RR52 RR53 CC27 SGND...
  • Seite 35 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Motor Driver to DVD Mechanism 3 - 20...
  • Seite 36 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Motor Driver 3 - 21...
  • Seite 37 F_SCLK0 F_SCLK0 F_SDATA0 F_SDATA0 F_RESET F_RESET RR106 SGND CC81 RR109 AGND SGND CC79 CC80 RR131 EAUX20 SGND SGND F_SECTSTA MGND F_SECTSTART F_SECTSTART F_PACKCLK RR133 F_PACKCLK F_PACKCLK F_DATA F_DATA F_DATA F_BCLK F_BCLK F_BCLK +3V3D RR115 AGND REST# MGND AUX1 +V1833 AUX0 RR99 RR100 VDD33...
  • Seite 38 +VRAMQ F_RAM_CASN F_RAM_DQM F_RAM_DQM F_RAM_CASN F_RAM_RASN F_RAM_CLK F_RAM_CLK F_RAM_RASN F_RAM_A13 F_RAM_A12 F_RAM_DQ0 I/O7 F_RAM_WEN F_RAM_DQ1 F_RAM_WEN I/O6 F_RAM_DQ2 I/O5 F_RAM_A11 F_RAM_DQ3 I/O4 F_RAM_DQ4 I/O3 1MSRAM F_RAM_A10 F_RAM_DQ5 I/O2 F_RAM_A0 F_RAM_DQ6 I/O1 F_RAM_A1 F_RAM_DQ7 I/O0 F_RAM_A2 F_RAM_A9 F_RAM_A3 F_RAM_A8 F_RAM_DQ[0..7] F_RAM_A4 F_RAM_A7 F_RAM_A5 F_RAM_A6...
  • Seite 39 GRUNDIG Service SCENOS UMS 4400 DVD MPEG - Signal to Pickup +3V3D 3V3XA F_DRVEN F_DRVEN BC848C RR14 576R0 1% RR10 F_TP RR16 F_REFD F_VT F_REF BC848C F_VT0 F_REFD F_CTINT F_CTINT RR20 SGND 0 1% F_TP F_LIMIT RR19 F_LIMIT 90R9 AGND...
  • Seite 40 GRUNDIG Service SCENOS UMS 4400 DVD MPEG PCB Sicht auf Bestückungsseite / View on Component Side Für die tatsächliche Bauteilbestückung ist das Schaltbild maßgebend! The circuit diagram is relevant for the actual component assembly! 3 - 25...
  • Seite 41 GRUNDIG Service SCENOS UMS 4400 DVD MPEG PCB Sicht auf Lötseite / View on Solder Side Für die tatsächliche Bauteilbestückung ist das Schaltbild maßgebend! The circuit diagram is relevant for the actual component assembly! 3 - 26...
  • Seite 42: Explosionszeichnung Und Ersatzteilliste / Exploded View And Spare Parts List

    Explosionszeichnung und Ersatzteilliste / Exploded View and Spare Parts List SCENOS UMS 4400 DVD...
  • Seite 43: Ersatzteilliste Spare Parts List

    CINCHBUCHSE BRAUN 275990203300 LP-DISPLAYMODUL KEIN E-TEIL/NO SPARE PART CT 101 759550025900 TR. 2,7/10PF TZ03Z100ER 2 757136105000 SCENOS UMS 4400 DVD SCHWARZ SCENOS UMS 4400 DVD BLACK D 401 830923013300 DIODE 1 SS 133 KEIN E-TEIL NO SPARE PART D 101...
  • Seite 44 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION D 814 759550624900 DIODE 1N5402-F B 601 759550572500 SPULE RH03505AS-W4B...
