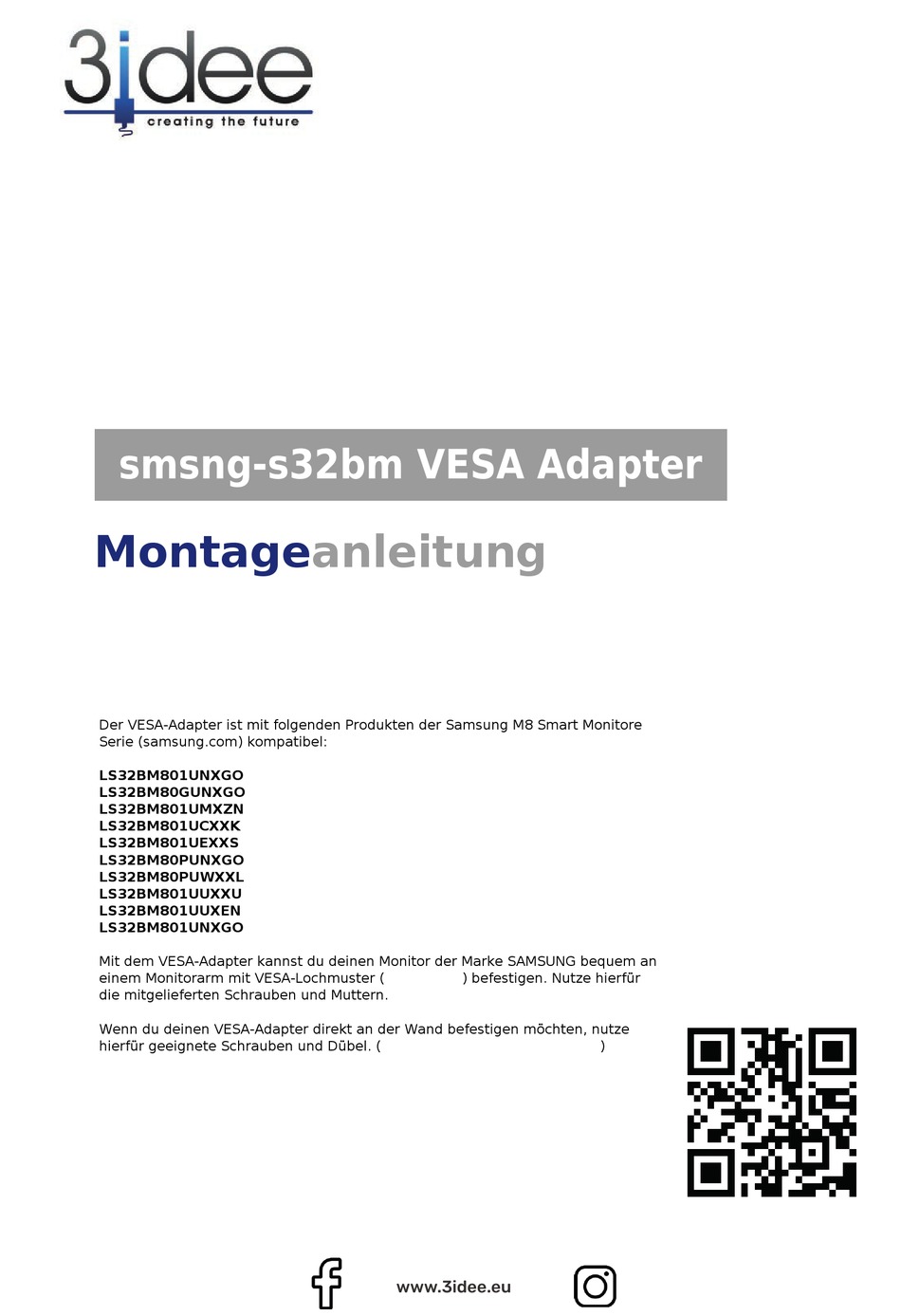

smsng-s32bm VESA Adapter
Montageanleitung
Der VESA-Adapter ist mit folgenden Produkten der Samsung M8 Smart Monitore
Serie (samsung.com) kompatibel:
LS32BM801UNXGO
LS32BM80GUNXGO
LS32BM801UMXZN
LS32BM801UCXXK
LS32BM801UEXXS
LS32BM80PUNXGO
LS32BM80PUWXXL
LS32BM801UUXXU
LS32BM801UUXEN
LS32BM801UNXGO
Mit dem VESA-Adapter kannst du deinen Monitor der Marke SAMSUNG bequem an
einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür
die mitgelieferten Schrauben und Muttern.
Wenn du deinen VESA-Adapter direkt an der Wand befestigen möchten, nutze
hierfür geeignete Schrauben und Dübel. (nicht im Lieferumfang enthalten)
www.3idee.eu
Werbung
Verwandte Anleitungen für 3idee smsng-s32bm
Inhaltszusammenfassung für 3idee smsng-s32bm
- Seite 1 VESA Adapter Montageanleitung Der VESA-Adapter ist mit folgenden Produkten der Samsung M8 Smart Monitore Serie (samsung.com) kompatibel: LS32BM801UNXGO LS32BM80GUNXGO LS32BM801UMXZN LS32BM801UCXXK LS32BM801UEXXS LS32BM80PUNXGO LS32BM80PUWXXL LS32BM801UUXXU LS32BM801UUXEN LS32BM801UNXGO Mit dem VESA-Adapter kannst du deinen Monitor der Marke SAMSUNG bequem an einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen.
- Seite 2 Montageanleitung Montageanleitung Schritt 1 Entferne zuerst den Fuss deines Samsung Monitors. Löse dazu die Schraube unter dem Monitorfuss. (Abbildung 1) Achte bitte auf einen weichen Untergrund, wenn du den Monitor für die Demontage / Montage lagerst. Schritt 2 Lege das mitgelieferte lose Blech wie abgebildet in die Monitoraufnahme hinein.
- Seite 3 Montageanleitung Schritt 6 So sollte der korrekt platzierte VESA Adapter aussehen. (Abbildung 5) Abbildung 5 Schritt 7 Schiebe den VESA Adapter jetzt wie abgebildet nach oben. (Abbildung 6) Abbildung 6 Schritt 8 Nimm jetzt die einzelne Schraube, welche sich in der Plastiktüte mit dem Blech befand und schraube diese wie abgebildet fest.
- Seite 4 Montageanleitung Schritt 10 Für diesen Schritt empfehlen wir dir die Hilfe einer 2. Person. Nun kann der Monitor + VESA Adapter mit deinem VESA Arm verschraubt werden. (Abbildung 9) Verwende dazu bitte die im Lieferumfang enthaltenen 4 Schrauben. Abbildung 9 Schritt 11 Achte bitte darauf, dass alle 4 Schrauben fest angezogen sind.
-
Seite 5: Sicherheitshinweise
Temparaturbeständigkeit von ca. 45°C-55°C und ist daher nicht für den Gebrauch im Umfeld von direkten Wärme- und Hitzequellen geeignet. Wir wünschen dir viel Spaß mit deinem Produkt. Dein 3idee Team Verantwortlich für diesen Inhalt: 3idee Technologies S.à r.l 5, ZA Um Lenster Bierg L-6125 Junglinster Luxembourg...
