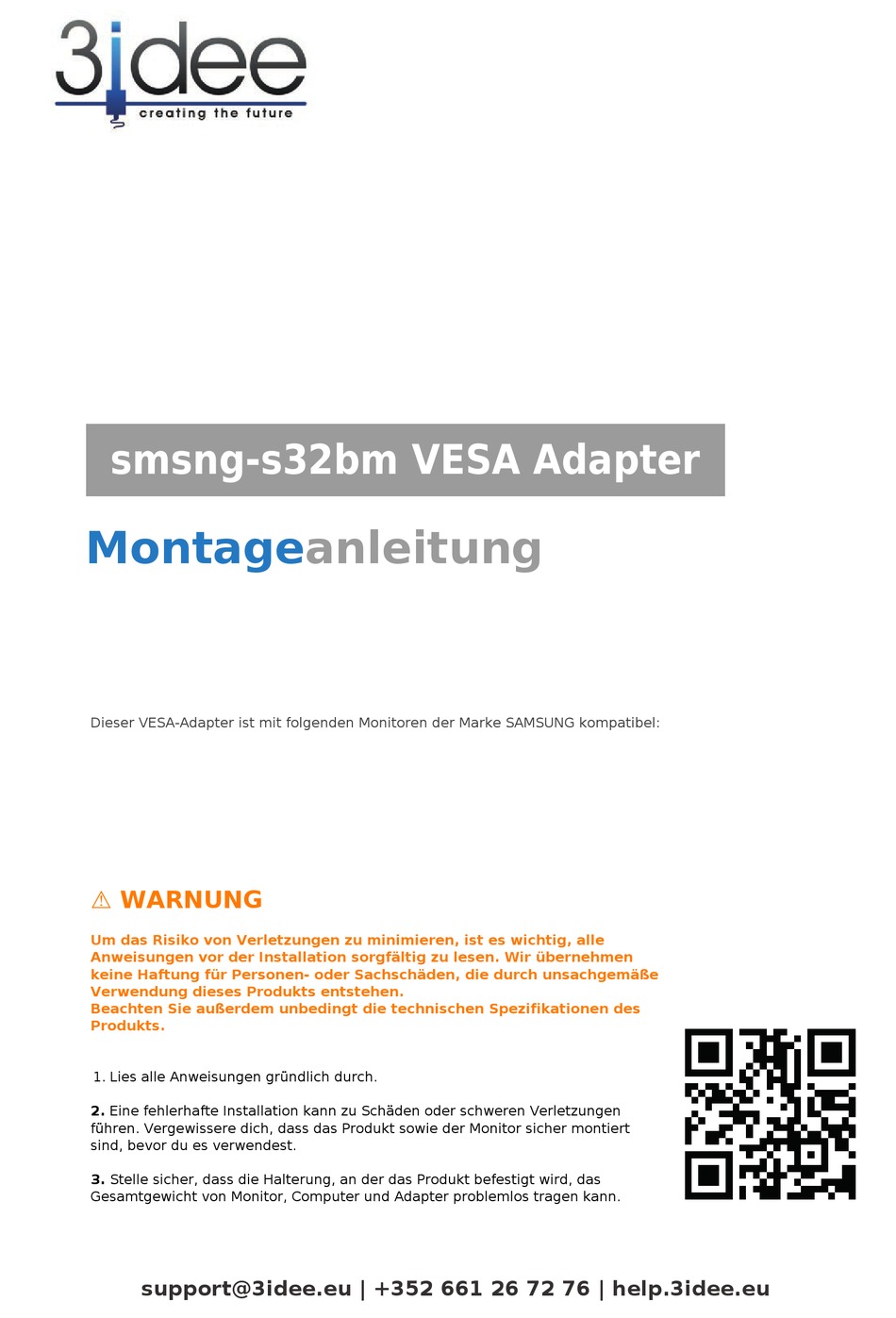

smsng-s32bm VESA Adapter
Montageanleitung
Dieser VESA-Adapter ist mit folgenden Monitoren der Marke SAMSUNG kompatibel:
32BM80, 32M80B, LS32BM80, LS32BM801, LS32BM801UCXXK,
LS32BM801UEXXS, LS32BM801UEXXY, LS32BM801UMXZN,
LS32BM801UNXGO, LS32BM801UUXEN, LS32BM801UUXXU,
LS32BM80GUNXGO, LS32BM80PU, LS32BM80PUNXGO,
LS32BM80PUWXXL, M80B, S32BM80, S32BM801, S32BM801U,
S32BM801UN, S32BM80BUN, S32BM80GUN, S32BM80PUN
⚠ WARNUNG
Um das Risiko von Verletzungen zu minimieren, ist es wichtig, alle
Anweisungen vor der Installation sorgfältig zu lesen. Wir übernehmen
keine Haftung für Personen- oder Sachschäden, die durch unsachgemäße
Verwendung dieses Produkts entstehen.
Beachten Sie außerdem unbedingt die technischen Spezifikationen des
Produkts.
1. Lies alle Anweisungen gründlich durch.
2. Eine fehlerhafte Installation kann zu Schäden oder schweren Verletzungen
führen. Vergewissere dich, dass das Produkt sowie der Monitor sicher montiert
sind, bevor du es verwendest.
3. Stelle sicher, dass die Halterung, an der das Produkt befestigt wird, das
Gesamtgewicht von Monitor, Computer und Adapter problemlos tragen kann.
