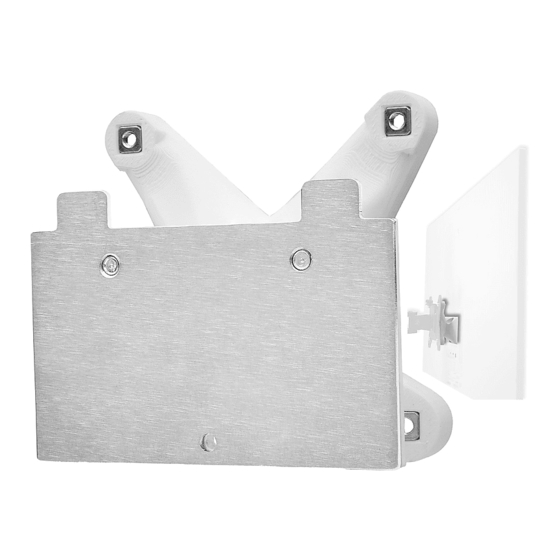

smsng-s32bm VESA Adapter
Montageanleitung
Der VESA-Adapter ist mit folgenden Produkten der Samsung M8 Smart Monitore
Serie (samsung.com) kompatibel:
LS32BM801UCXXK, LS32BM801UEXXS, LS32BM801UMXZN,
LS32BM801UNXGO, LS32BM801UNXGO, LS32BM801UUXEN,
LS32BM801UUXXU, LS32BM80GUNXGO, LS32BM80PUNXGO,
LS32BM80PUWXXL, M8 / M80B
Mit dem VESA-Adapter kannst du deinen Monitor der Marke SAMSUNG bequem an
einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür
die mitgelieferten Schrauben und Muttern.
Wenn du deinen VESA-Adapter direkt an der Wand befestigen möchten, nutze
hierfür geeignete Schrauben und Dübel. (nicht im Lieferumfang enthalten)
www.3idee.eu
Werbung
Verwandte Anleitungen für 3idee smsng-s32bm
Inhaltszusammenfassung für 3idee smsng-s32bm
- Seite 1 VESA Adapter Montageanleitung Der VESA-Adapter ist mit folgenden Produkten der Samsung M8 Smart Monitore Serie (samsung.com) kompatibel: LS32BM801UCXXK, LS32BM801UEXXS, LS32BM801UMXZN, LS32BM801UNXGO, LS32BM801UNXGO, LS32BM801UUXEN, LS32BM801UUXXU, LS32BM80GUNXGO, LS32BM80PUNXGO, LS32BM80PUWXXL, M8 / M80B Mit dem VESA-Adapter kannst du deinen Monitor der Marke SAMSUNG bequem an einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen.
- Seite 2 Montageanleitung Montageanleitung Schritt 1 Entferne zuerst den Fuss deines Samsung Monitors. Löse dazu die Schraube unter dem Monitorfuss. (Abbildung 1) Achte bitte auf einen weichen Untergrund, wenn du den Monitor für die Demontage / Montage lagerst. Schritt 2 Lege das mitgelieferte lose Blech wie abgebildet in die Monitoraufnahme hinein.
- Seite 3 Montageanleitung Schritt 6 So sollte der korrekt platzierte VESA Adapter aussehen. (Abbildung 5) Abbildung 5 Schritt 7 Schiebe den VESA Adapter jetzt wie abgebildet nach oben. (Abbildung 6) Abbildung 6 Schritt 8 Nimm jetzt die einzelne Schraube, welche sich in der Plastiktüte mit dem Blech befand und schraube diese wie abgebildet fest.
- Seite 4 Montageanleitung Schritt 10 Für diesen Schritt empfehlen wir dir eine 2. Person. Hebe den Monitor nun an und halte ihn an deine Monitorhalterung. Befestige den VESA-Adapter mit den 4 mitgelieferten M4x14 Schrauben (Schraubentüte: SP2). Am besten befestigst du zuerst 2 Schrauben diagonal, sodass der Monitor nicht mehr herunterfallen kann und du die restlichen Schrauben ohne Mühe befestigen kannst.
- Seite 5 Einsatz in Fahrzeugen wie Wohnmobilen oder Wohnwagen geeignet. Die dort herrschenden Temperaturen könnten das Material beeinträchtigen und die Funktionalität des Adapters beeinträchtigen. Wir wünschen dir viel Spaß mit deinem Produkt. Dein 3idee Team Verantwortlich für diesen Inhalt: 3idee Technologies S.à r.l 5, ZA Um Lenster Bierg L-6125 Junglinster Luxembourg...
