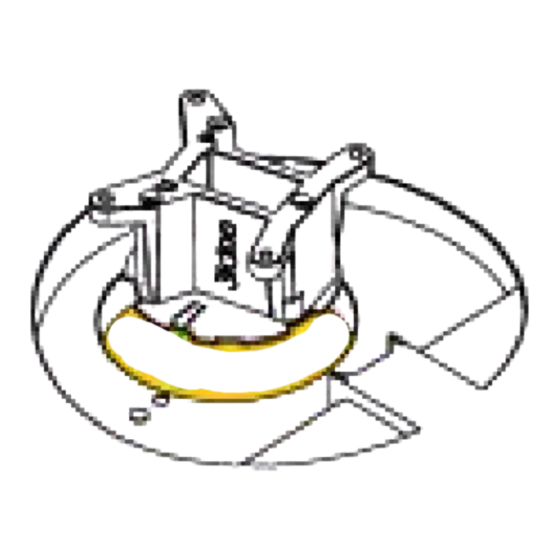

smsng-c32 VESA Adapter
Montageanleitung
Der VESA-Adapter ist mit den folgenden Monitoren von Samsung (samsung.com)
kompatibel:
C24H711, C27H711, C32H711
Mit dem VESA-Adapter kannst du deinen Monitor der Marke SAMSUNG bequem an
einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür
die mitgelieferten Schrauben und Muttern.
Eine direkte Wandmontage ist NICHT möglich, da der VESA-Adapter bereits
metrische Gewinde enthält, durch die keine Schrauben für die Befestigung an die
Wand durchgesteckt werden können.
support@3idee.eu | +352 661 26 72 76 | help.3idee.eu
Inhaltsverzeichnis
Verwandte Anleitungen für 3idee smsng-c32
Inhaltszusammenfassung für 3idee smsng-c32
- Seite 1 Schrauben und Muttern. Eine direkte Wandmontage ist NICHT möglich, da der VESA-Adapter bereits metrische Gewinde enthält, durch die keine Schrauben für die Befestigung an die Wand durchgesteckt werden können. support@3idee.eu | +352 661 26 72 76 | help.3idee.eu...
-
Seite 2: Wichtige Sicherheitshinweise
Montageanleitung Wichtige Sicherheitshinweise Bitte lies diese Anleitung sorgfältig durch und bewahre sie für die Zukunft auf. Wenn du das Produkt an Dritte weitergegeben wird, sollte diese Anleitung auch immer mitgegeben werden. Das Missachten dieser Hinweise kann zu Verletzungen oder Beschädigungen von Mensch und Produkt führen, für die wir keine Haftung übernehmen können. -
Seite 3: Reinigung
Für die Entsorgung dieses Produkts empfehlen wir, sich an die zuständigen lokalen Behörden oder Entsorgungsdienste zu wenden. Diese können Ihnen detaillierte Informationen zu den verfügbaren Entsorgungsmöglichkeiten und Recyclingzentren in Ihrer Nähe geben. 4. Informationen zum Hersteller 3idee S.à r.l. 19 Rue de Bitbourg L-1273 Luxembourg Luxembourg E-Mail: info@3idee.eu... -
Seite 4: Lieferumfang Zubehör
Montageanleitung Lieferumfang Zubehör 4x M4x16 Schraube mit Kreuzschlitz (SP12) -
Seite 5: Horizontale / Vertikale Ausrichtung
Montageanleitung Horizontale / Vertikale Ausrichtung Bitte beachte: Nicht alle VESA-Adapter und Monitore sind für eine vertikale (hochkant) Ausrichtung konzipiert. Diese Beschränkung ist oft durch die spezielle Geometrie des Adapters oder Monitors bedingt. Ignoriere diese Information nicht, da die Belastungsgrenze des Adapters bei unsachgemäßer Montage schnell überschritten wird. -
Seite 6: Schritt 1 (Vorbereitungen Vor Der Montage)
Montageanleitung Montageanleitung Schritt 1 (Vorbereitungen vor der Montage) Entferne den Fuß deines Samsung Curved Monitors, falls dieser bereits befestigt ist. Drücke dazu mit einem Schraubenzieher oder Stift den Knopf an dem "Service" steht. (Abbildung 1) Nun ist der Standfuss entsichert. Drehe jetzt den Fuss nach rechts um diesen zu lösen. - Seite 7 Richte den VESA Adapter mit der Markierung "Up" zur Oberkante des Bildschirms aus und lege den Adapter in die Fassung deines Samsung Monitors. Schraube den 3idee VESA Adapter nun wie abgebildet an deinen Samsung Monitor mithilfe der 4 mitgelieferten M4 Schrauben (Schraubentüte: SP12).
