smsng-s24e VESA Adapter
Montageanleitung
Der VESA-Adapter ist mit folgenden Produkten von Samsung (samsung.com)
kompatibel:
S22E360H, S22E391H, S22E393H, S22E395H PLUS, S24E360HL,
S24E390HL, S24E391HL, S24E395H, S27E360H, S27E391H, S27E393H,
S27E395H

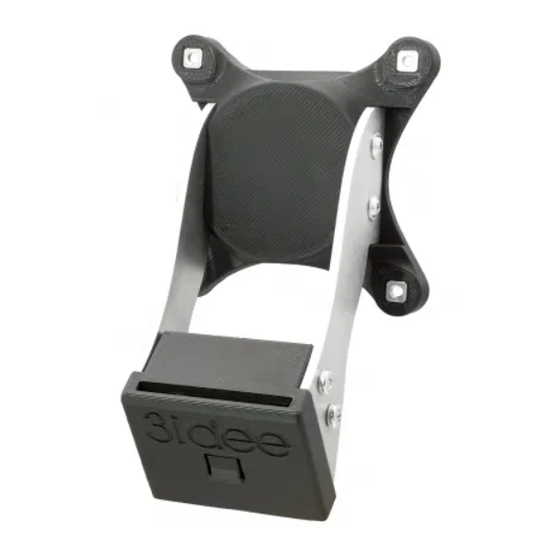

Mit dem VESA-Adapter kannst du deinen Monitor der Marke SAMSUNG bequem an
einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür
die mitgelieferten Schrauben und Muttern.
Wenn du deinen VESA-Adapter direkt an der Wand befestigen möchten, nutze
hierfür geeignete Schrauben und Dübel. (nicht im Lieferumfang enthalten)
www.3idee.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für 3idee smsng-s24e
Inhaltszusammenfassung für 3idee smsng-s24e
- Seite 1 VESA Adapter Montageanleitung Der VESA-Adapter ist mit folgenden Produkten von Samsung (samsung.com) kompatibel: S22E360H, S22E391H, S22E393H, S22E395H PLUS, S24E360HL, S24E390HL, S24E391HL, S24E395H, S27E360H, S27E391H, S27E393H, S27E395H Mit dem VESA-Adapter kannst du deinen Monitor der Marke SAMSUNG bequem an einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür die mitgelieferten Schrauben und Muttern.
-
Seite 2: Wichtige Sicherheitshinweise
Montageanleitung Wichtige Sicherheitshinweise Bitte lies diese Anleitung sorgfältig durch und bewahre sie für die Zukunft auf. Wenn du das Produkt an Dritte weitergegeben wird, sollte diese Anleitung auch immer mitgegeben werden. Das Missachten dieser Hinweise kann zu Verletzungen oder Beschädigungen von Mensch und Produkt führen, für die wir keine Haftung übernehmen können. -
Seite 3: Reinigung
Für die Entsorgung dieses Produkts empfehlen wir, sich an die zuständigen lokalen Behörden oder Entsorgungsdienste zu wenden. Diese können Ihnen detaillierte Informationen zu den verfügbaren Entsorgungsmöglichkeiten und Recyclingzentren in Ihrer Nähe geben. 4. Informationen zum Hersteller 3idee Technologies S.à r.l. 5 Um Lenster Bierg L-6125 Junglinster Luxemburg 5. -
Seite 4: Lieferumfang Zubehör
Montageanleitung Lieferumfang Zubehör 4x M4x14 Schraube mit 4x M4 Mutter mit Flansch (SP1) Kreuzschlitz (SP1) -
Seite 5: Horizontale / Vertikale Ausrichtung
Montageanleitung Horizontale / Vertikale Ausrichtung Bitte beachte: Nicht alle VESA-Adapter und Monitore sind für eine vertikale (hochkant) Ausrichtung konzipiert. Diese Beschränkung ist oft durch die spezielle Geometrie des Adapters oder Monitors bedingt. Ignoriere diese Information nicht, da die Belastungsgrenze des Adapters bei unsachgemäßer Montage schnell überschritten wird. - Seite 6 Sie die mitgelieferte Schraube verwenden. (Abbildung 1) Abbildung 1 Schritt 3 So sollte der 3idee VESA Adapter aussehen, nachdem er an deinem Monitorarm befestigt wurde. (Abbildung 2) Abbildung 2 Schritt 4 Stecke nun deinen Monitor von oben in den VESA Adapter hinein und halte gleichzeitig deinen Monitorarm von unten fest.
- Seite 7 Montageanleitung Schritt 5 So sieht der richtig Montierte VESA Adapter an deinem Monitor nun aus. (Abbildung 4) Abbildung 4 Schritt 6 Geschafft! Achte darauf das der VESA Adapter sich lösen kann, wenn man den Monitor nach oben zieht. Das liegt daran das der Monitor so entwickelt wurde, um den Original Samsung Monitor Fuß...
