Motion CM-08 Handbuch

Endmotor mit lithium-ionen-akku mit zug- und fernbedienung
Vorschau ausblenden Andere Handbücher für CM-08:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

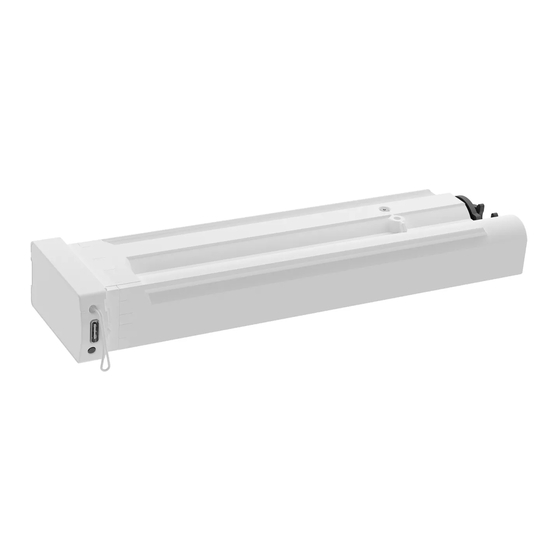

MOTION CM-08 LI-ION END MOTOR
H a n d b u c h C M - 0 8
Endmotor mit Lithium-Ionen-Akku mit Zug- und
Fernbedienung
CM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Motion CM-08

Inhaltszusammenfassung für Motion CM-08

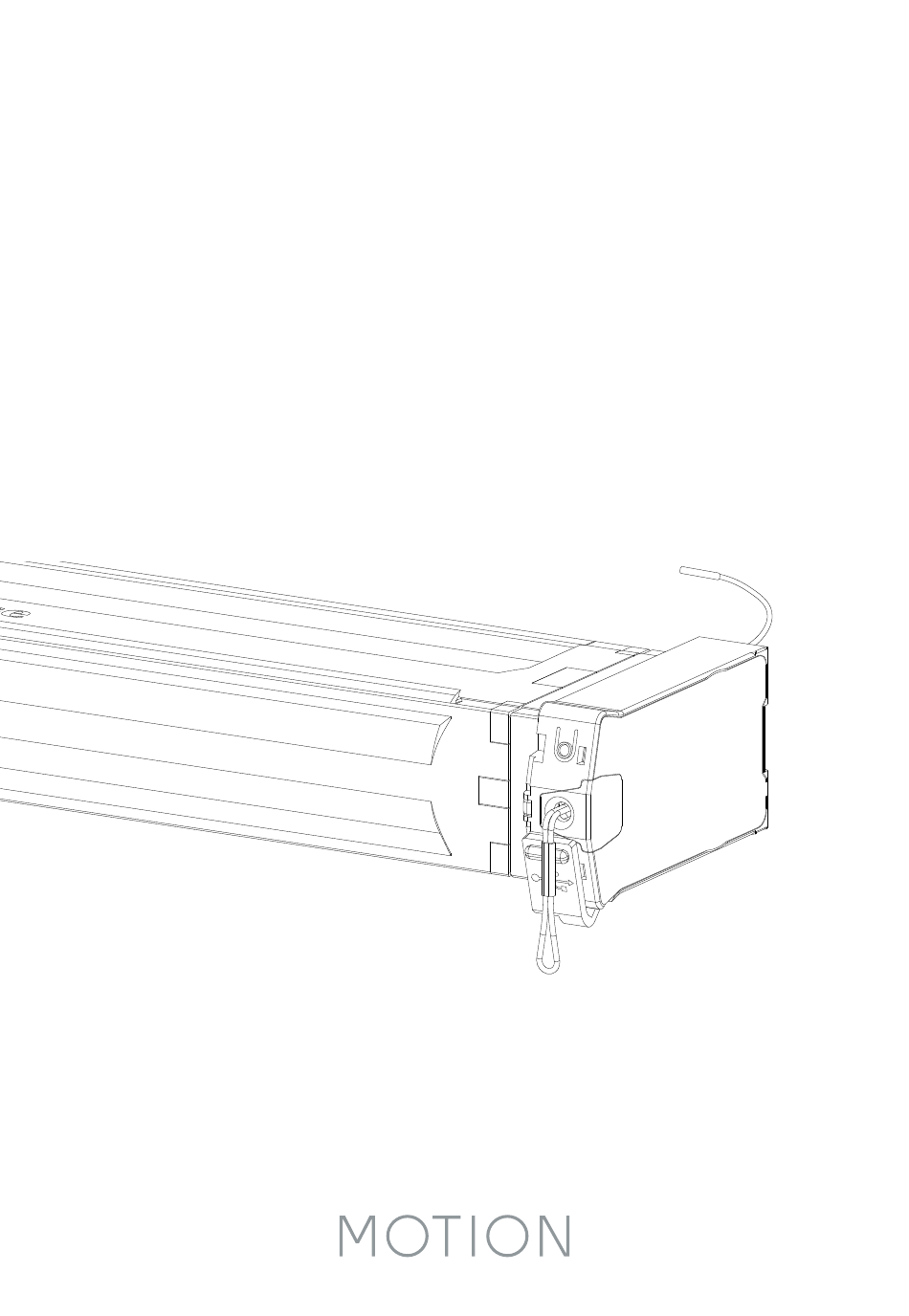

  • Seite 1 MOTION CM-08 LI-ION END MOTOR H a n d b u c h C M - 0 8 Endmotor mit Lithium-Ionen-Akku mit Zug- und Fernbedienung...

  • Seite 2: Li-Ion-Batterie-Betriebener End-Motor Mit Pull - Und Fernbetrieb

    MOTION CM-08 LI-ION END MOTOR CM-08 Li-Ion-Batterie-betriebener End-Motor mit Pull - und Fernbetrieb Motoreigenschaften Li-Ion-Batterie USB wiederaufladbar Kabellos Geschwindigkeits- Bidirektional kontrolle Integrierte Wiederaufladbar mit Kabellose Beidseitige Einheitliche Lithium-Ion-Batterie Mikro-USB Installation Kommunikation für Rollgeschwindigkeit Echtzeit-Reaktion Steueroptionen Pull-Steuerung Fernbedienung App-Steuerung Konnektivität Betrieb mit...

  • Seite 3: Reinigung

    MOTION CM-08 LI-ION END MOTOR ACHTUNG Lesen Sie die Gebrauchs- anweisung sorgfältig vor der Montage und Verwendung des um Strangulierung und Ver- Produkts. Montage kann durch wicklung zu vermeiden. Nicht-Profis gemacht sein. Nur Der Hals eines Kindes kann in für den Innenbereich.

  • Seite 4: Wichtige Sicherheitshinweise

    MOTION CM-08 LI-ION END MOTOR Wichtige Sicherheitshinweise Trennen Sie das Gerät von der Stromquelle WARNUNG: Zur Vermeidung von Verletzungs- oder schalten Sie die automatische Steuerung und Todesrisiken. Für die Sicherheit von aus, wenn in der Umgebung Reinigungs- Menschen ist es wichtig, diese Hinweise zu oder Wartungsarbeiten wie beispielsweise beachten.

  • Seite 5: Fcc Hinweis Zu Elektronischen Emissionen

    MOTION CM-08 LI-ION END MOTOR Die festen Steuerelemente sollten nach der Bei Betrieb müssen die folgenden zwei Installation deutlich sichtbar sein. Bedingungen erfüllt sein: Das Antriebsteil sollte kompatibel sein mit 1. Dieses Gerät darf keine schädigenden dem Nenndrehmoment (0,6N.m) und der Interferenzen verursachen Nennbetriebszeit (12min).
  • Seite 6 MOTION CM-08 LI-ION END MOTOR Wand Program- Max. Kanäle Einzelaus- Kanalaus- Montage mierung Rollos wahl wahl des Rollos CM-11 ■ ■ unbegrenzt Handfernbedienung CM-12 ■ ■ ■ ■ unbegrenzt ■ Handfernbedienung CM-13 ■ ■ ■ ■ unbegrenzt ■ Handfernbedienung CM-15 ■...
  • Seite 7 MOTION CM-08 LI-ION END MOTOR Max. Frequenz Bereich Stromquelle Länge Breite Höhe Zertifikate Szenen 30 m mit 433 MHz CR2430 3,0V 120 mm 45 mm 14 mm 1 konkreten Mauer 30 m mit 433 MHz CR2430 3,0V 120 mm 45 mm...
  • Seite 8 MOTION CM-08 LI-ION END MOTOR CM-11 CM-12 1-Kanal-Fernbedienung 5-Kanal-Fernbedienung Kanalanzeige Kanalanzeige Hoch Hoch Mitte Mitte (stop/bevorzugt) (stop/bevorzugt) Rechts Links Runter Runter Kanal Auswahl Kopplung Kopplung Knopf Knopf...
  • Seite 9 MOTION CM-08 LI-ION END MOTOR CM-13 CM-17 15-Kanal-Fernbedienung 4-Kanal Tisch-Fernbedienung Kanalanzeige Hoch Hoch Mitte Kanal 1 (stop/bevorzugt) Kanal 3 Rechts Links Mitte (stop/bevorzugt) Runter Kanal 2 Kanal 4 Vorheriger Nächster Runter Kanal Kanal Kopplung Kopplung Knopf Knopf...
  • Seite 10 MOTION CM-08 LI-ION END MOTOR CM-15 CM-16 1-Kanal-Wand-Fernbedienung 4-Kanal-Wand-Fernbedienung Hoch Runter Hoch Mitte (stop/ Mitte bevorzugt) (stop/bevorzugt) Links Rechts Runter Kopplung Knopf Kopplung Knopf...
  • Seite 11 MOTION CM-08 LI-ION END MOTOR CM-18 CM-20 1-Kanal-Qasten-Fernbedienung Bewegungsachse Kopplung Knopf Siehe Anleitung CM-20...

  • Seite 12: Das Rollo Installieren

    MOTION CM-08 LI-ION END MOTOR Das Rollo installieren Click! Click! Aktivieren Sie den Motor, indem Sie ihn mit Den Motor aktivieren einem Mikro-USB-Kabel aufladen. Eine grüne LED wird beginnen, zu blinken. Der Motor kann während des Aufladens verwendet werden. (Um den Motor ohne ein Mikro-USB-Kabel zu...

  • Seite 13: Mit Einer Fernbedienung Koppeln

    MOTION CM-08 LI-ION END MOTOR Mit einer Fernbedienung koppeln Mit einer Fernbedienung koppeln, mit der sich Rollos programmieren lassen. Siehe Seiten 4 und 5 für Fernbedienungsdetails. In diesem Handbuch ist ein CM-12 dargestellt. Drücken Sie kurz den Programm-Knopf auf dem Motor.

  • Seite 14: Untere Position Einstellen

    MOTION CM-08 LI-ION END MOTOR Untere Position einstellen Drücken und halten Sie den Runter -Knopf, bis das Rollo die gewünschte untere Position erreicht. WARNUNG: Beschädigungsgefahr. Runter Bringen Sie das Rollo langsam in die untere Position. Halten Sie gleichzeitig den mittleren und den Hoch Rauf-Knopf gedrückt, bis das Rollo aufhört,...

  • Seite 15: Obere Position Einstellen

    MOTION CM-08 LI-ION END MOTOR Obere Position einstellen Hoch Drücken und halten Sie den Rauf-Knopf, bis das Rollo die gewünschte obere Position erreicht. WARNUNG: Beschädigungsgefahr. Bringen Sie das Rollo langsam in die obere Position. Halten Sie gleichzeitig den mittleren und den 10.1...

  • Seite 16: Stellen Sie Ihre Lieblingsposition Ein (Optional)

    MOTION CM-08 LI-ION END MOTOR Stellen Sie Ihre Lieblingsposition ein (optional) Bringen Sie das Rollo in Ihre gewünschte Lieblingsposition. 11.1 Mitte Halten Sie den mittleren Knopf gedrückt, um 11.2 diese Lieblingsposition zu speichern. Das Rollo hört kurz auf, sich zu bewegen, um anzuzeigen, dass die Lieblingsposition gespeichert wurde.

  • Seite 17: In Lieblingsposition Bringen

    MOTION CM-08 LI-ION END MOTOR Das Rollo benutzen Pull-Steuerung: Ziehen Sie einmal, um das Rollo in die Endpositionen zu versetzen. Ziehen Sie noch mal, um das Rollo zu stoppen. Hoch Fernbedienung: Wählen Sie mithilfe des Kanal-Knopfs Mitte den Kanal aus, mit dem das Rollo gekoppelt wurde.

  • Seite 18: Lieblingsposition Neu Einrichten

    MOTION CM-08 LI-ION END MOTOR Lieblingsposition neu einrichten Bringen Sie das Rollo in Ihre gewünschte Lieblingsposition. 15.1 Drücken Sie den Programm-Knopf auf dem Motor, um den Programmier- 15.2 Mitte modus zu aktivieren. Das Rollo beginnt, sich schrittweise zu bewegen. Halten Sie den mittleren Kopf gedrückt, um die aktuelle Position als 15.3...

  • Seite 19: Rollo Neu Einrichten

    MOTION CM-08 LI-ION END MOTOR Rollo neu einrichten Sie können entweder nur die Endpositionen neu einstellen oder das Gerät auf die Werkseinstellungen zurücksetzen. Wenn Sie das Gerät auf die Werkseinstellungen zurücksetzen, werden die Endpositionen sowie die Verbindung zu sämtlichen gekoppelten Fernbedienungen gelöscht.

  • Seite 20: Erweiterte Optionen

    MOTION CM-08 LI-ION END MOTOR Erweiterte Optionen Manuelle Steuerung Falls keine Fern- oder Pull-Steuerung verfügbar ist, kann das Rollo mit dem Programmknopf auf dem Motor gesteuert werden. Halten Sie den Programm-Knopf gedrückt, 20.1 um das Rollo manuell zu bedienen. Das Rollo wird sich bewegen, solange der Knopf gedrückt gehalten wird.

  • Seite 21: Einzelauswahl 15-Kanal-Fernbedienung

    MOTION CM-08 LI-ION END MOTOR Einzelauswahl 15-Kanal-Fernbedienung Die Einzelauswahl ermöglicht es, den Programmiermodus auf einem einzelnen Rollo durch eine Fernbedienung zu aktivieren, ohne dass Sie den Programmknopf auf dem Rollo physisch betätigen müssen. Um die Einzelauswahl Die Fernbedienung 21.1 21.2...

  • Seite 22: Kanalauswahl 5-Kanal-Fernbedienung

    MOTION CM-08 LI-ION END MOTOR Kanalauswahl 5-Kanal-Fernbedienung Kanalauswahl ermöglicht es, Rollos zwischen Kanälen/Fernbedienungen zu kopieren, ohne dass Sie den Programmknopf auf den Motoren physisch betätigen müssen. Wählen Sie den Um die 22.1 22.2 Kanal aus, von dem Kanalauswahl zu die Rollos kopiert aktivieren, halten werden sollen.

  • Seite 23: Motor Aktivieren / Deaktivieren

    MOTION CM-08 LI-ION END MOTOR Motor aktivieren / deaktivieren Um eine Beschädigung des Rollos zu vermeiden, verfügt der Motor über einen Transportmodus, der sicherstellt, dass das Rollo nicht vor der Installation in Betrieb genommen wird. Halten Sie den Programmknopf gedrückt und ziehen Sie zweimal, um den Motor zu 24.1...

  • Seite 24: Von Oben Nach Unten/Von Unten Nach Oben (Untere Schiene)

    MOTION CM-08 LI-ION END MOTOR Von oben nach unten/von unten nach oben (untere Schiene) Rollos mit der Funktion von oben nach unten/von unten nach oben werden von zwei Motoren angetrieben: einem für die untere Schiene und einem für die mittlere Schiene.
  • Seite 25 MOTION CM-08 LI-ION END MOTOR Von oben nach unten/von unten nach oben (mittlere Schiene) Rollos mit der Funktion von oben nach unten/von unten nach oben werden von zwei Motoren angetrieben: einem für die untere Schiene und einem für die mittlere Schiene.

  • Seite 26: Häufig Gestellte Fragen

    MOTION CM-08 LI-ION END MOTOR Häufig gestellte Fragen Problem Grund Lösung Motor ist im Transportmodus. Aktivieren Sie den Motor. Siehe Schritt 24. Motorbatterie ist leer. Laden Sie den Motor auf. Siehe Schritt 18. Die Fernbedienungsbatterie ist leer. (LEDs Ersetzen Sie die Batterie in der der Fernbedienung blinken schnell.)
  • Seite 27 MOTION CM-08 LI-ION END MOTOR Haftungsausschluss: © Copyright Coulisse Alle Rechte vorbehalten. Keine der hier aufgeführten Inhalte dürfen ohne schriftliche Zustimmung des Herausgebers reproduziert, in elektronischen Systemen verarbeitet oder gespeichert werden, weder elektronisch, noch maschinell, bildtechnisch, digital oder auf irgendeine andere Art und Weise.
