307108 Zeitschaltuhr TR 608 top2 S 6080101 TR 609 top2 S 6090101 1. Grundlegende Sicherheitshinweise 2. Bestimmungsgemäße Verwendung Entsorgung 3. Montage und Anschluss Zeitschaltuhr montieren Leitung anschließen Leitung lösen 4. Gerätebeschreibung... - Seite 2 Display & Tasten Bedienprinzip Übersicht Menüführung Erstinbetriebnahme 5. Einstellungen und Funktionen Schaltzeit programmieren Schaltzeit ändern Schaltzeit löschen Impuls programmieren (nur TR 609 top2 S) Zyklus programmieren (nur TR 609 top2 S) Ferienfunktion einstellen PIN-Code aktivieren Hand- oder Dauerschaltung einstellen...
- Seite 3 Externen Eingang einstellen (nur TR 609 top2 S) Betriebsstundenzähler Speicherkarte OBELISK top2 verwenden Zeitschaltuhr resetten 6. Technische Daten 7. Kontakt...
-
Seite 4: Grundlegende Sicherheitshinweise
1. Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vor- gesehen (nach EN 60715) • Das Gerät entspricht Typ 1 BSTU nach IEC/EN 60730-2-7 •... -
Seite 5: Montage Und Anschluss
3. Montage und Anschluss Zeitschaltuhr montieren WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! click... - Seite 6 Leitung 45° Speicherkarte OBELISK top 2 (9070404) Federsteckklemmen- öffner Prüfabgriff Auf DIN-Hutschiene montieren (nach EN 60715) † ¾ Spannung freischalten † ¾ Gegen Wiedereinschalten sichern † ¾ Spannungsfreiheit prüfen † ¾ Erden und kurzschließen † ¾ Benachbarte, unter Spannung stehende Teile abdecken †...
-
Seite 7: Leitung Anschließen
Leitung anschließen Anschlussbilder 6080101 / 6090101 Leitung auf 8 mm (max. 9) abisolieren † ¾ Leitung in 45° in die geöffnete DuoFix® Steckklemme † ¾ stecken L 2 Leitungen pro Klemmposition möglich Um die DuoFix® Steckklemme zu öffnen, Schraubendreher † ¾... -
Seite 8: Gerätebeschreibung
4. Gerätebeschreibung L Mit * gekennzeichnete Menüpunkte sind nur bei TR 609 top2 S vorhanden! L Sie haben 56 freie Speicherplätze zur Verfügung (TR 608 top2 S) Sie haben 84 freie Speicherplätze zur Verfügung (TR 609 top2 S) -
Seite 9: Display & Tasten

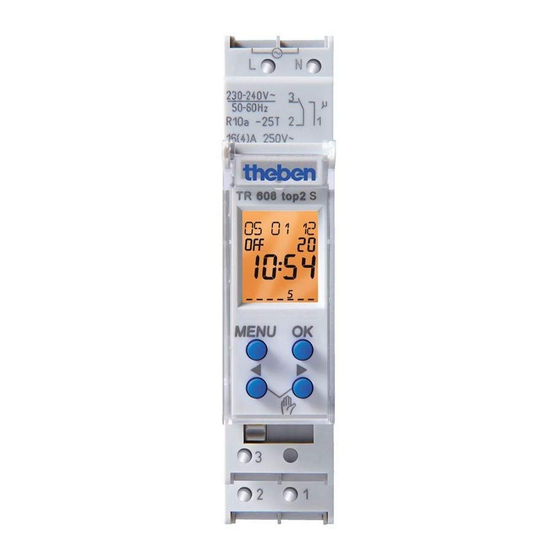

Display & Tasten µ 50-60Hz R10a -25T 16(4)A 250VAC Datumsanzeige Zeitanzeige Kanalzustand TR 608 top2 AM PM ON = Ein OFF = Aus Wochentage von 1 – 7 MENU OK OK MENU – Display aktivieren – Auswahl – Menü öffnen speichern –... -
Seite 10: Bedienprinzip
Bedienprinzip 1. Textzeile lesen Text/Symbol stellt Frage dar 2. Entscheidung treffen NEIN Ändern/ Bestätigung Wechseln drücken drücken... -
Seite 11: Übersicht Menüführung
Übersicht Menüführung MENU PROGRAMM ZEIT/DAT UHRZEIT ABFRAGEN DATUM AENDERN SO-WI WOCHENTAG LOESCHEN DATUMS- FORMAT ENDE ZEITFORMAT ENDE MANUELL OPTIONEN ENDE DAUER EIN BETRIEBS-STD- ZAEHLER DAUER AUS EXT-EINGANG* HAND EIN SPRACHE TIMER* FERIEN WERKS- ZUFALL* EINSTELLUNG INFO ENDE ENDE... -
Seite 12: Erstinbetriebnahme
Erstinbetriebnahme MENU DEUTSCH PROGRAMM DATUMS BEHALTEN FORMAT ENGLISH JAHR PROGRAMM LOESCHEN ESPANOL MONAT FRANCAIS ZEITFORMAT STUNDE MINUTE SO-WI EUROPA 28 02 14 9:40 Sprache, Land, Stadt, Datum, Zeit sowie Sommer-/ Winter- † ¾ zeit (SO-WI) einstellen Beliebige Taste drücken und Anzeigen im Display folgen †... -
Seite 13: Einstellungen Und Funktionen
L Eine Schaltzeit besteht immer aus Startzeitpunkt und Endzeitpunkt L Sie haben 56 freie Speicherplätze zur Verfügung (TR 608 top2 S) Sie haben 84 freie Speicherplätze zur Verfügung (TR 609 top2 S) Beispiel: Beleuchtung einer Sporthalle von Mo–Fr, 7:30 bis... - Seite 14 MENU drücken † ¾ PROGRAMM wählen, mit OK bestätigen † ¾ NEU wählen, mit OK bestätigen † ¾ SCHALTZEIT wählen, mit OK bestätigen † ¾ EIN (für Einschaltzeiten) wählen, mit OK bestätigen † ¾ Gewünschte Einschaltzeit (Mo–Fr, 7:30) einstellen, mit OK †...
-
Seite 15: Schaltzeit Ändern
Schaltzeit ändern MENU PROGRAMM ABFRAGEN AENDERN SCHALTZEIT IMPULS* LOESCHEN MONTAG ENDE STUNDE AENDERN MINUTE AENDERN BLOCK EINZELTAG AENDERN AENDERN L Sie können entweder einen Block ändern, d. h. eine Schalt- zeit, die auf mehrere Tage (z. B. Mo-Fr) kopiert ist, oder eine einzelne Schaltzeit Einzelne Schaltzeiten ändern MENU drücken... -
Seite 16: Schaltzeit Löschen
Schaltzeit löschen MENU PROGRAMM ABFRAGEN AENDERN LOESCHEN SCHALTZEIT IMPULS* ENDE MONTAG BLOCK EINZELTAG LOESCHEN LOESCHEN L Sie können entweder einen Block löschen d. h. eine Schalt- zeit, die auf mehrere Tage (z. B. Mo-Fr) kopiert ist, oder eine einzelne Schaltzeit MENU drücken. -
Seite 17: Impuls Programmieren (Nur Tr 609 Top2 S)
Impuls programmieren (nur TR 609 top2 S) MENU PROGRAMM IMPULS* ZYKLUS* ABFRAGEN FREI 84 AENDERN LOESCHEN STUNDE ENDE MINUTE SEKUNDE PULSDAUER Minuten PULSDAUER Sekunden MONTAG KOPIEREN SPEICHERN DAZU DIEN SPEICHERN Beispiel: Pausenzeichen am Montag 8:05 Uhr für 5 s einschalten... -
Seite 18: Zyklus Programmieren (Nur Tr 609 Top2 S)
MENU drücken † ¾ PROGRAMM wählen, mit OK bestätigen † ¾ NEU wählen, mit OK bestätigen † ¾ Mit u IMPULS wählen,mit OK bestätigen † ¾ EIN wählen, mit OK bestätigen † ¾ Mit den Tasten + oder – Stunde, Minute, Sekunde (8:05) †... - Seite 19 L Anzahl der maximalen elektrischen Schaltspiele bei Ver- wendung der Zyklus-Funktion beachten. MENU PROGRAMM ZYKLUS* SCHALTZEIT ABFRAGEN FREI 84 START ZYKLUS AENDERN STUNDE LOESCHEN MINUTE ENDE MONTAG PULSDAUER PAUSE MIT ENDE ENDLOS STOP ZYKLUS STUNDE...
- Seite 20 MENU drücken † ¾ PROGRAMM wählen, mit OK bestätigen † ¾ NEU wählen, mit OK bestätigen † ¾ Mit u ZYKLUS wählen,mit OK bestätigen † ¾ START ZYKLUS erschein, mit OK bestätigen † ¾ Mit den Tasten + oder – Stunde, Minute, Tag (8:00 Uhr †...
-
Seite 21: Ferienfunktion Einstellen
Ferienfunktion einstellen MENU MANUELL DAUER EIN DAUER AUS HAND EIN TIMER FERIEN ZUFALL BEGINN FERIEN ENDE ENDE FERIEN MENU drücken † ¾ MANUELL wählen, mit OK bestätigen † ¾ FERIEN wählen, mit OK bestätigen † ¾ EIN wählen, mit OK bestätigen †... -
Seite 22: Pin-Code Aktivieren
PIN-Code aktivieren Der PIN-Code wird menügeführt in OPTIONEN eingestellt. L Wenn Sie den PIN verloren haben, rufen Sie die Theben- Hotline an. L Halten Sie die Seriennummer bereit. MENU OPTIONEN BETRIEBS-STD- ZAEHLER EXT-EINGANG* SPRACHE OHNE PIN WERKS- MIT PIN AKTUELLE PIN... -
Seite 23: Handschaltung Aktivieren
• Dauerschaltung: Solange eine Dauerschaltung (Ein oder Aus) aktiviert ist, wirken die programmierten Schaltzeiten nicht Handschaltung aktivieren Kurz beide Tasten gleichzeitig drücken † ¾ Dauerschaltung aktivieren 2 Sekunden beide Tasten gleichzeitig drücken † ¾ Hand-/Dauerschaltung aufheben Beide Tasten gleichzeitig drücken †... -
Seite 24: Betriebsstundenzähler
L Wird eine Funktion über einen externen Taster oder Schal- ter aktiviert, erscheint im Display EXTERN. MENU OPTIONEN BETRIEBS-STD- ZAEHLER EXT-EINGANG* TASTER HAND SPRACHE INAKTIV TIMER SCHALTER WERKS- EINSTELLUNG INFO ENDE MENU drücken, mit u EXT EINGANG wählen und den †... -
Seite 25: Speicherkarte Obelisk Top2 Verwenden
¾ Mechanische Belastung oder Verschmut zung bei Lage- rung/ Transport vermeiden L PC-Software OBELISK top2 erhältlich unter www.theben.de Kopieren OBELISK → UHR Kopiert das Schaltprogramm und wahlweise alle Einstellungen der Zeitschaltuhr (z. B. Externer Eingang, Zeitformat etc.) aus der Speicherkarte in die Zeitschaltuhr. -
Seite 26: Zeitschaltuhr Resetten
Kopieren UHR → OBELISK Kopiert alle Schaltprogramme und Einstellungen von der Zeit- schaltuhr auf die Speicherkarte. OBELISK-Programm starten Übernimmt die Schaltzeiten, die auf der Speicherkarte pro- grammiert sind. Sobald die Speicherkarte entfernt wird, werden wieder die Schaltenzeiten der Zeitschaltuhr aktiv. OBELISK KOPIEREN KOPIEREN... -
Seite 27: Technische Daten
Gangreserve: 10 Jahre bei +20 °C Ganggenauigkeit (typisch): ± 0,25 s/Tag (25 °C) Bemessungsstoßspannung: 4 kV Verschmutzungsgrad: Kontakt: TR 608 top2 S Wechsler TR 609 top2 S Schließer Glühlampenlast: TR 608 top2 S 1000 W TR 609 top2 S 2000 W... -
Seite 28: Kontakt
LED-Lampen (2 W – 8 W): TR 608 top2 S 20 W TR 609 top2 S 180 W LED-Lampen (>8 W): TR 608 top2 S 24 W TR 609 top2 S 220 W Das Schalten von SELV ist nicht zulässig.
