1. Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vor- gesehen (nach EN 60715) • Gangreserve (10 Jahre) verringert sich bei gesteckter Speicherkarte (im Batteriebetrieb) •...
Leitung anschließen Leitung auf 8 mm (max. 9) abisolieren ¾ Leitung in 45° in die geöffnete DuoFix® Steckklemme ¾ stecken (2 Leitungen pro Klemmposition möglich) ¾ Um die DuoFix® Steckklemme zu öffnen, Schraubendreher ¾ nach unten drücken...

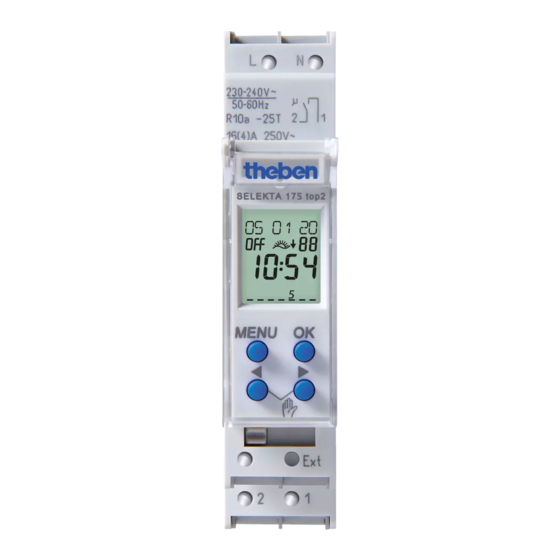

Leitung lösen Federsteckklemmöffner mit dem Schraubendreher nach ¾ unten drücken 4. Gerätebeschreibung Display & Tasten µ 50-60Hz R10a -25T Anzeige Datumsanzeige 16(4)A 250VAC Sonnenaufgang /-untergang Zeitanzeige TR 608 top2 AM PM Kanalzustand ON = Ein Wochentage von 1 – 7 OFF = Aus MENU OK MENU...
Übersicht Menüführung MENU ASTRO PROGRAMM ZEIT/DAT ASTRO- UHRZEIT ZEITEN ABFRAGEN DATUM GESAMT SIMULATION AENDERN SO-WI OFFSET WOCHENTAG LOESCHEN ASTRO- DATUMS- MODE GESAMT FORMAT SIMULATION POSITION ZEITFORMAT ENDE ENDE ENDE MANUELL OPTIONEN ENDE DAUER EIN BETRIEBS-STD- ZAEHLER DAUER AUS EXT-EINGANG HAND EIN SPRACHE TIMER FERIEN...
Erstinbetriebnahme MENU DEUTSCH PROGRAMM LAND BEHALTEN ENGLISH PROGRAMM KOORDINATEN LOESCHEN ESPANOL FRANCAIS DEUTSCHLAND STUTTGART DATUMS FORMAT ESPANA BERLIN JAHR ESTONIA BREMEN MONAT FRANCE DRESDEN GREAT BRITAIN DUESSELDORF ZEITFORMAT STUNDE MINUTE SO-WI EUROPA 28 02 14 9:40...
Sprache, Land, Stadt, Datum, Zeit sowie Sommer-/ Winter- ¾ zeitregel (SO-WI) einstellen Beliebige Taste drücken und Anzeigen im Display folgen ¾ (siehe Bild). 5. Einstellungen und Funktionen Menü ASTRO Im Menü ASTRO können Astrozeiten, Gesamtsimulation, Offset, Astromode sowie Position (Ortsangaben) abgefragt oder verändert werden.
Seite 13
• Astromode Abends-Ein, morgens-Aus: Bei Sonnenuntergang wird – ¾ eingeschaltet, bei Sonnenaufgang wird ausgeschaltet (Beispiel: Straßenbeleuchtung) Abends-Aus, morgens-Ein: Bei Sonnenuntergang wird – ¾ ausgeschaltet, bei Sonnnenaufgang wird eingeschal- tet (Beispiel: Terrarium) Astro inaktiv: Die Astrozeiten wirken nicht (nur die – ¾...
Astrozeit/Position ändern MENU ASTRO ASTROZEITEN GESAMT SIMULATION OFFSET ASTROMODE POSITION LAND ENDE KOORDINATEN FRANCE AJACCIO ESPANA BAYONNE ESTONIA BORDEAUX DEUTSCHLAND BREST GREAT BRITAIN CAEN Z. B. ein anderes Land, eine andere Stadt eingeben MENU drücken (siehe Bild). ¾...
Feste Schaltzeit programmieren MENU PROGRAMM FREI 56 NACHT-AUS- oder TAG-EIN- ABFRAGEN SCHALTUNG SCHALTUNG AENDERN STUNDE LOESCHEN MINUTE Start- GESAMT- zeitpunkt MONTAG SIMULATION ENDE DAUER BIS Schaltzeit auf weitere Schaltzeit KOPIEREN SPEICHERN Wochentage kopieren. für Der Wochentag bezieht einen Tag DAZU DIEN sich immer auf den Startzeitpunkt...
L Sie haben 56 freie Speicherplätze zur Verfügung MENU drücken ¾ PROGRAMM wählen, mit OK bestätigen ¾ NEU wählen, mit OK bestätigen ¾ NACHT-AUSSCHALTUNG oder TAG-EINSCHALTUNG wählen, ¾ mit OK bestätigen Gewünschte Schaltzeiten (Stunden, Minuten, Tag) einstellen, ...
Dauer EIN / AUS schalten MENU MANUELL DAUER EIN DAUER AUS HAND EIN TIMER FERIEN ENDE MENU drücken ¾ MANUELL wählen, mit OK bestätigen ¾ DAUER EIN oder DAUER AUS wählen, mit OK bestätigen ¾...
Ferienfunktion einstellen MENU MANUELL DAUER EIN DAUER AUS HAND AUS TIMER FERIEN BEGINN FERIEN ENDE FERIEN MENU drücken ¾ MANUELL wählen, mit OK bestätigen ¾ FERIEN wählen, mit OK bestätigen ¾ EIN wählen, mit OK bestätigen ¾...
PIN-Code aktivieren Der PIN-Code wird menügeführt in OPTIONEN eingestellt. L Wenn Sie den PIN vergessen haben, rufen Sie die Theben- Hotline an. MENU OPTIONEN BETRIEBS- STD-ZAEHLER LCD- BELEUCHTUNG SPRACHE OHNE PIN WERKS- MIT PIN AKTUELLE PIN EINSTELLUNG NEUE PIN INFO...
Handschaltung aktivieren Kurz beide Tasten gleichzeitig drücken ¾ Dauerschaltung aktivieren 2 Sekunden beide Tasten gleichzeitig drücken ¾ Hand-/Dauerschaltung aufheben Beide Tasten gleichzeitig drücken ¾ Externen Eingang einstellen Für den Kanal lässt sich ein EXTERNER EINGANG (siehe Bild) mit unterschiedlichen Funktionen einstellen.
MENU OPTIONEN BETRIEBS-STD- EXTERNER ZAEHLER EINGANG INAKTIV TASTER HAND TREPPENLICHT SCHALTER TIMER DAUER EIN DAUER AUS NUR ASTRO TIMER STUNDEN MINUTEN SEKUNDEN Betriebsstundenzähler Die Betriebsstunden des Kanals (Relais) werden im Menü OPTIONEN angezeigt und gelöscht. Überschreiten die Betriebsstunden den im Menü Service eingestellten Wert, wird im Display SERVICE angezeigt.
Beispiel: Austausch eines Leuchtmittels nach 5.000 h. Betriebsstunden löschen oder den im Service eingestellten ¾ Wert erhöhen (z. B. auf 10.000 h) Speicherkarte OBELISK top2 verwenden L Die Speicherkarte OBELISK top2 ist nicht im Lieferum- fang des Gerätes inbegriffen, kann aber als Zubehör dazu bestellt werden (Nr.
Kopieren OBELISK → UHR Kopiert das Schaltprogramm und wahlweise alle Einstellungen der Zeitschaltuhr (z. B. Externer Eingang, Zeitformat etc.) aus der Speicherkarte in die Zeitschaltuhr. Kopieren UHR →OBELISK Kopiert alle Schaltprogramme und Einstellungen von der Zeitschaltuhr auf die Speicherkarte. OBELISK-Programm Starten Übernimmt die Schaltzeiten, die auf der Speicherkarte pro- grammiert sind.
6. Technische Daten Betriebsspannung: 230–240 V AC +10 % / –15 % Frequenz 50–60 Hz Eigenverbrauch: max 0,4 W Standby min 0,4 W Schaltleistung max. 16 A (bei 250 V AC, cos ϕ = 1) Schaltleistung 4 A (bei 250 V AC, cos ϕ = 0,6) Schaltleistung min.
Seite 26
Leuchtstofflampen (VVG-Verlust- arme Vorschaltgeräte): unkompensiert 2000 VA reihenkompensiert 2000 VA parallelkompensiert 1300 W (140 µF) Leuchtstofflampen (EVG – Elekt- 1200 W ronische Vorschaltgeräte) Quecksilber- und Natriumdampf- 730 VA (80 µF) lampen parallelkompensiert Kompaktleuchtstofflampen (EVG) 300 W LED-Lampen (<2 W) 55 W LED-Lampen (>2 W <...
