Bedienungsanleitung
13

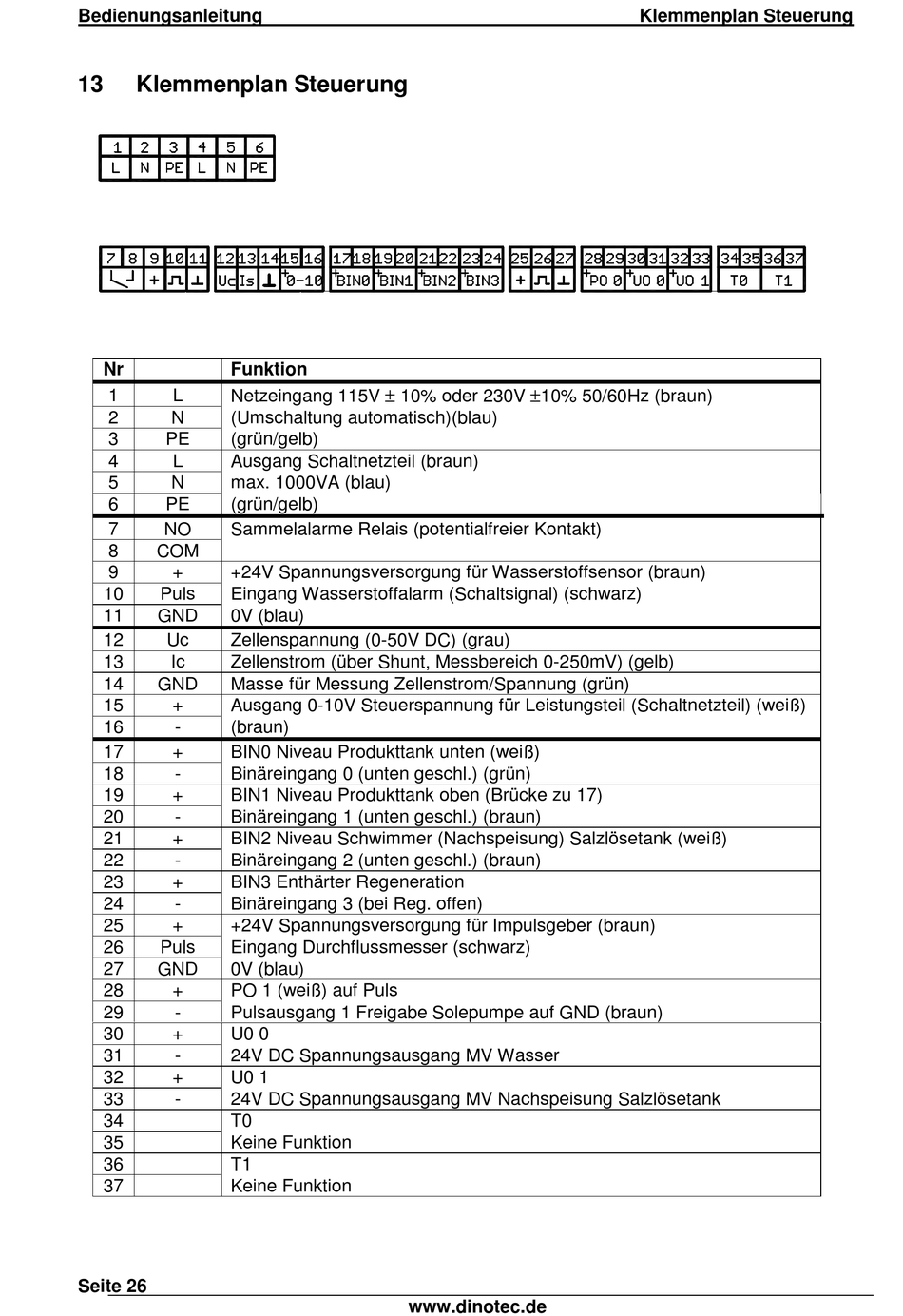

Klemmenplan Steuerung
Nr
Funktion
Netzeingang 115V 10% oder 230V 10% 50/60Hz (braun)
1
L
2
N
(Umschaltung automatisch)(blau)
3
PE
(grün/gelb)
4
L
Ausgang Schaltnetzteil (braun)
5
N
max. 1000VA (blau)
6
PE
(grün/gelb)
7
NO
Sammelalarme Relais (potentialfreier Kontakt)
8
COM
9
+
+24V Spannungsversorgung für Wasserstoffsensor (braun)
10
Puls
Eingang Wasserstoffalarm (Schaltsignal) (schwarz)
11
GND
0V (blau)
12
Uc
Zellenspannung (0-50V DC) (grau)
13
Ic
Zellenstrom (über Shunt, Messbereich 0-250mV) (gelb)
14
GND
Masse für Messung Zellenstrom/Spannung (grün)
15
+
Ausgang 0-10V Steuerspannung für Leistungsteil (Schaltnetzteil) (weiß)
16
-
(braun)
17
+
BIN0 Niveau Produkttank unten (weiß)
18
-
Binäreingang 0 (unten geschl.) (grün)
19
+
BIN1 Niveau Produkttank oben (Brücke zu 17)
20
-
Binäreingang 1 (unten geschl.) (braun)
21
+
BIN2 Niveau Schwimmer (Nachspeisung) Salzlösetank (weiß)
22
-
Binäreingang 2 (unten geschl.) (braun)
23
+
BIN3 Enthärter Regeneration
24
-
Binäreingang 3 (bei Reg. offen)
25
+
+24V Spannungsversorgung für Impulsgeber (braun)
26
Puls
Eingang Durchflussmesser (schwarz)
27
GND
0V (blau)
28
+
PO 1 (weiß) auf Puls
29
-
Pulsausgang 1 Freigabe Solepumpe auf GND (braun)
30
+
U0 0
31
-
24V DC Spannungsausgang MV Wasser
32
+
U0 1
33
-
24V DC Spannungsausgang MV Nachspeisung Salzlösetank
34
T0
35
Keine Funktion
36
T1
37
Keine Funktion
Seite 26
www.dinotec.de
