HT DasPell Bedienungsanleitung Seite 10

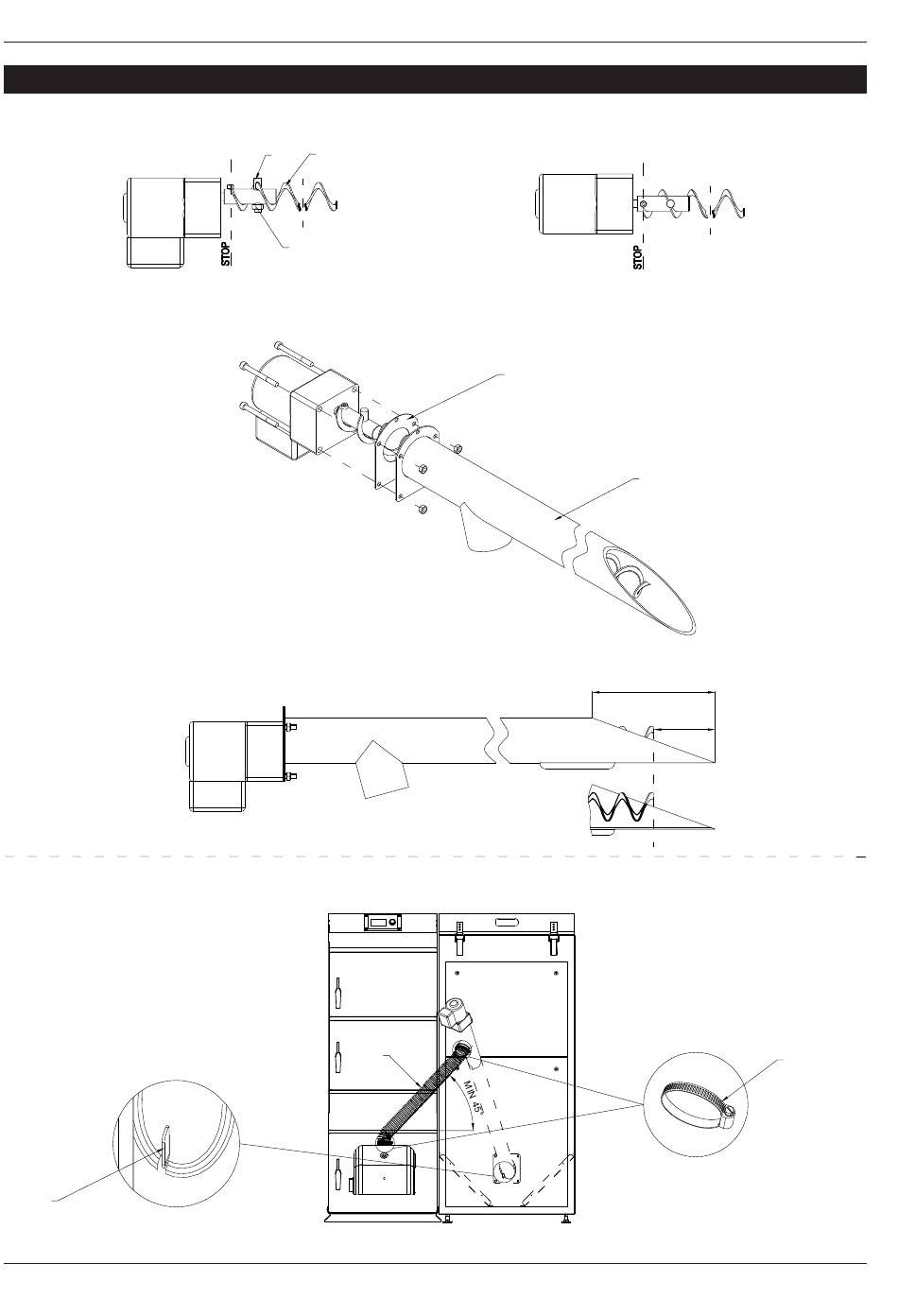

Installationsanleitung für die Brennstoffzufuhr (135cm)
1. Die Schnecke (4) durch die Öffnung im Bolzen (3) führen, wie in Abb. 1 und Abb. 2 abgebildet.
2. Das Rohr der Zuführung (5) mit dem Motoreduktor verschrauben, dabei ein Blech (6) dazwischen einsetzen (Abb. 3).
3. Die Länge der Schnecke prüfen – gegebenfalls sie auf die in Abb. 4 angezeigte Länge abkürzen.
Nach der Aufstellung des Tanks und des
Heizkessels mit dem montierten Brenner
am Zielort sollte man das Rohr der
Zuführung in die elliptischen Ausschnitte
im Tank einschieben, dabei ist zu beachten,
dass die Rohrzunge (7) in die Ausschnitte
an der Verschlusskappe des Tanks
hineinpasst.
7
10
3 4
Nach dem Einsetzen der Schnecke anziehen
Abb. 1
Anschluss des Brenners an die Brennstoffzufuhranlage
Technische Dokumentation
HT DasPell
6
Abb. 3
Abb. 4
8
Abb. 5
Heiztechnik
Abb. 2
5
L
1/2 L
Das Rohr der Zuführung mit dem
Brenner mittels des elastischen
spiralen Rohres (8) und der
Rohrschellen (9) verbinden.
9
