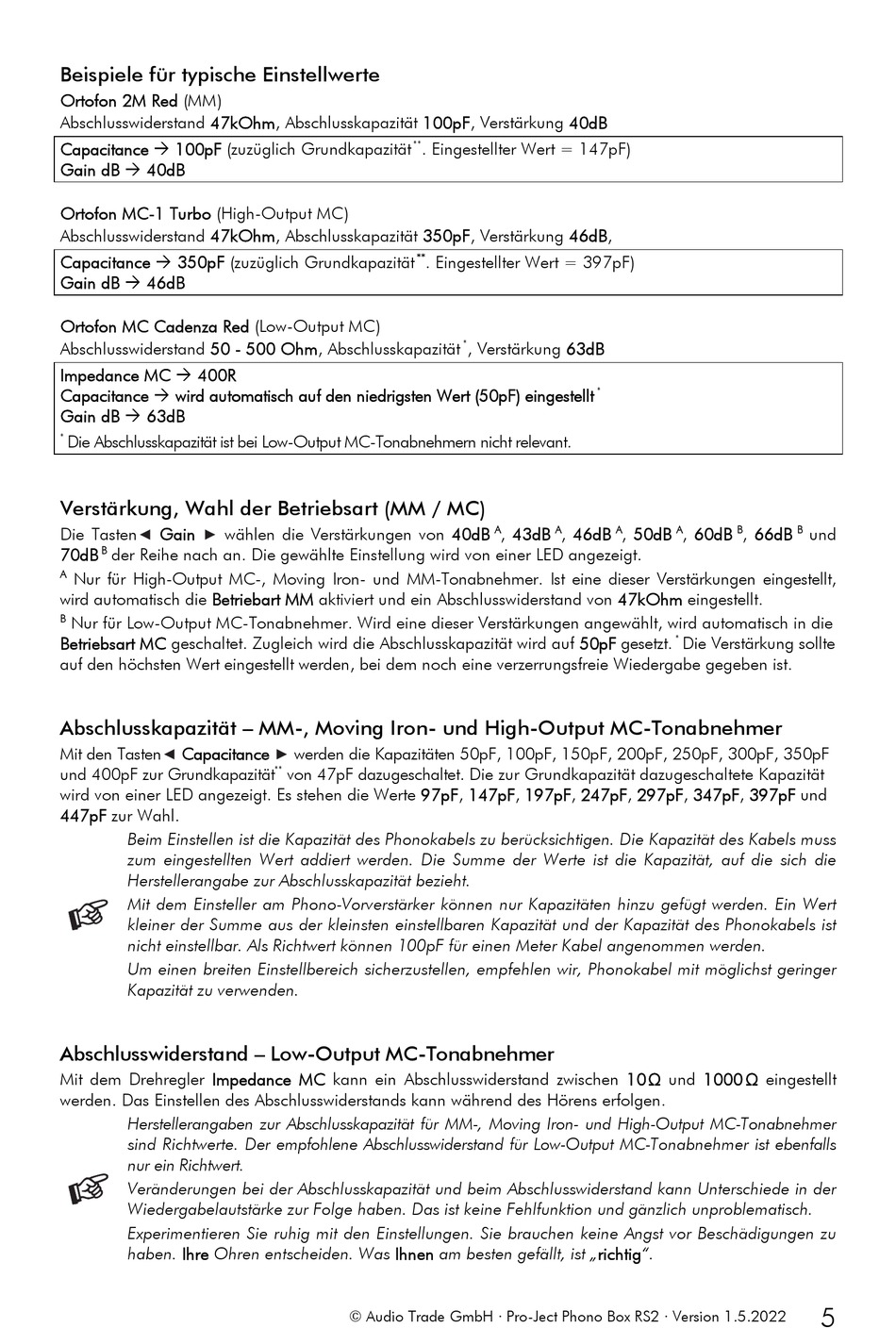

Beispiele für typische Einstellwerte
Ortofon 2M Red (MM)
Abschlusswiderstand 47kOhm, Abschlusskapazität 100pF, Verstärkung 40dB
Capacitance 100pF (zuzüglich Grundkapazität
Gain dB 40dB
Ortofon MC-1 Turbo (High-Output MC)
Abschlusswiderstand 47kOhm, Abschlusskapazität 350pF, Verstärkung 46dB,
Capacitance 350pF (zuzüglich Grundkapazität
Gain dB 46dB
Ortofon MC Cadenza Red (Low-Output MC)
Abschlusswiderstand 50 - 500 Ohm, Abschlusskapazität
Impedance MC 400R
Capacitance wird automatisch auf den niedrigsten Wert (50pF) eingestellt
Gain dB 63dB
*
Die Abschlusskapazität ist bei Low-Output MC-Tonabnehmern nicht relevant.
Verstärkung, Wahl der Betriebsart (MM / MC)
Die Tasten
Gain
wählen die Verstärkungen von 40dB
70dB
B
der Reihe nach an. Die gewählte Einstellung wird von einer LED angezeigt.
A
Nur für High-Output MC-, Moving Iron- und MM-Tonabnehmer. Ist eine dieser Verstärkungen eingestellt,
wird automatisch die Betriebart MM aktiviert und ein Abschlusswiderstand von 47kOhm eingestellt.
B
Nur für Low-Output MC-Tonabnehmer. Wird eine dieser Verstärkungen angewählt, wird automatisch in die
Betriebsart MC geschaltet. Zugleich wird die Abschlusskapazität wird auf 50pF gesetzt.
auf den höchsten Wert eingestellt werden, bei dem noch eine verzerrungsfreie Wiedergabe gegeben ist.
Abschlusskapazität – MM-, Moving Iron- und High-Output MC-Tonabnehmer
Mit den Tasten
Capacitance
und 400pF zur Grundkapazität
wird von einer LED angezeigt. Es stehen die Werte 97pF, 147pF, 197pF, 247pF, 297pF, 347pF, 397pF und
447pF zur Wahl.
Beim Einstellen ist die Kapazität des Phonokabels zu berücksichtigen. Die Kapazität des Kabels muss
zum eingestellten Wert addiert werden. Die Summe der Werte ist die Kapazität, auf die sich die
Herstellerangabe zur Abschlusskapazität bezieht.
Mit dem Einsteller am Phono-Vorverstärker können nur Kapazitäten hinzu gefügt werden. Ein Wert
kleiner der Summe aus der kleinsten einstellbaren Kapazität und der Kapazität des Phonokabels ist
nicht einstellbar. Als Richtwert können 100pF für einen Meter Kabel angenommen werden.
Um einen breiten Einstellbereich sicherzustellen, empfehlen wir, Phonokabel mit möglichst geringer
Kapazität zu verwenden.
Abschlusswiderstand – Low-Output MC-Tonabnehmer
Mit dem Drehregler Impedance MC kann ein Abschlusswiderstand zwischen 10 Ω und 1000 Ω eingestellt
werden. Das Einstellen des Abschlusswiderstands kann während des Hörens erfolgen.
Herstellerangaben zur Abschlusskapazität für MM-, Moving Iron- und High-Output MC-Tonabnehmer
sind Richtwerte. Der empfohlene Abschlusswiderstand für Low-Output MC-Tonabnehmer ist ebenfalls
nur ein Richtwert.
Veränderungen bei der Abschlusskapazität und beim Abschlusswiderstand kann Unterschiede in der
Wiedergabelautstärke zur Folge haben. Das ist keine Fehlfunktion und gänzlich unproblematisch.
Experimentieren Sie ruhig mit den Einstellungen. Sie brauchen keine Angst vor Beschädigungen zu
haben. Ihre Ohren entscheiden. Was Ihnen am besten gefällt, ist „richtig".
**
. Eingestellter Wert = 147pF)
**
. Eingestellter Wert = 397pF)
werden die Kapazitäten 50pF, 100pF, 150pF, 200pF, 250pF, 300pF, 350pF
**
von 47pF dazugeschaltet. Die zur Grundkapazität dazugeschaltete Kapazität
