Wir bedanken uns für den Kauf eines Phono-Vorverstärkers von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung
Besonders wichtiger Hinweis
Sicherheitshinweise
Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt
haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem
Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung
zum Stromnetz unterbrechen zu können, muss das Steckernetzteil aus der Netzsteckdose gezogen
werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.
Greifen Sie das Steckernetzteil immer am Gehäuse. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzteil
oder Gerät niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder
gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B.
Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.
Ist das Gerät mit dem Stromnetz verbunden, besteht beim Öffnen des Gehäuses Stromschlaggefahr.
Im Geräteinneren befinden sich keine vom Nutzer zu wartenden Teile. Wenden Sie sich im
Servicefall bitte an Ihren Händler.

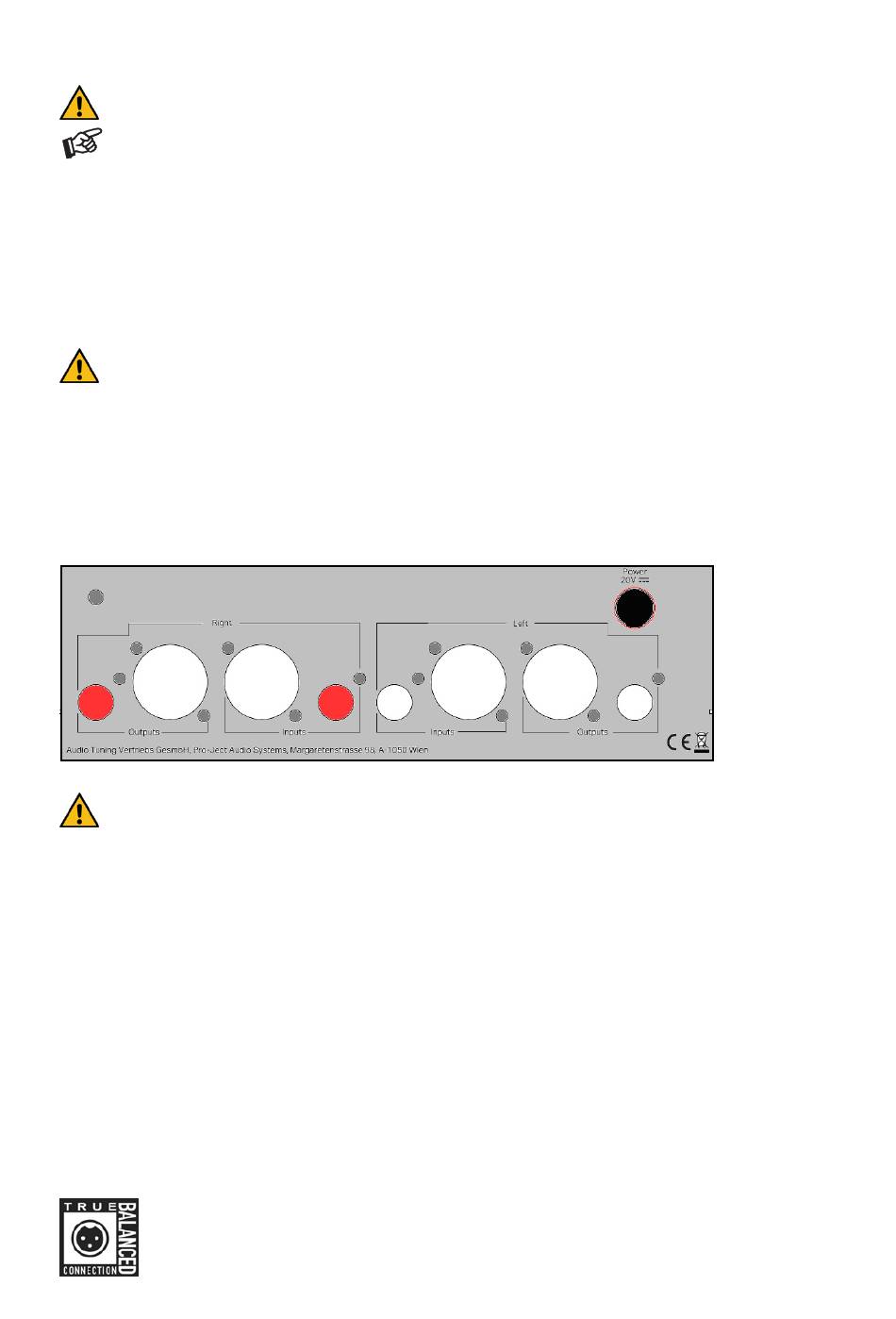

Anschlüsse
Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor.
Belegung XLR-Buchsen: 1 Masse, 2 Signalplus und 3 Signalminus.
Achten Sie auf korrekte Zuordnung der Kanäle. Rote RCA/Cinch-Buchsen führen das Signal des
rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.
Anschluss von Plattenspielern
Ein symmetrischer und ein unsymmetrischer Eingang erlauben den Anschluss von zwei Plattenspielern oder
eines Plattenspielers mit zwei Tonarmen. Mit Anwählen eines Eingangs, werden die für den Eingang individuell
abgespeicherte Einstellungen zur Anpassung des Tonabnehmers automatisch geladen. Die dem Eingang
zugeordnete LED leuchtet.
Unsymmetrischer Anschluss: Verbinden Sie das Signalkabel des Plattenspielers mit dem RCA/Cinch-Eingang.
Bei Verwenden eines RCA/Cinch-Kabels von Pro-Ject muss das farbig markierte Ende des Kabels am Phono-
Vorverstärker angeschlossen werden.
Der Kabelschuh des Massekabels wird mit der Masseklemme des Phono-Vorverstärkers verbunden. In seltenen
Fällen wird nach dem Anschluss des Massekabels eine Brummstörung hörbar. Schließen Sie in dem Fall den
Kabelschuh nicht an.
Symmetrischer Anschluss (der Spieler muss dazu mit einem MC-Tonabnehmer ausgestattet sein): Um das Gerät
symmetrisch mit einem Plattenspieler zu verbinden, ist ein optional erhältliches, symmetrisches Phonokabel von
Pro-Ject notwendig.
Symmetrische Kabelverbindungen kennt man meist nur aus dem professionellen Bereich. Durch
die spezielle Verschaltung einer symmetrischen Verbindung werden ins Kabel eingestreute und
durch Masseschleifen verursachte Störsignale durch Auslöschung drastisch reduziert. Ein deutlich
saubereres Tonsignal – und somit zufriedenstellenderes Hörerlebnis – ist die Folge.
2
© Audio Trade GmbH · Pro-Ject Phono Box RS2 · Version 1.5.2022
