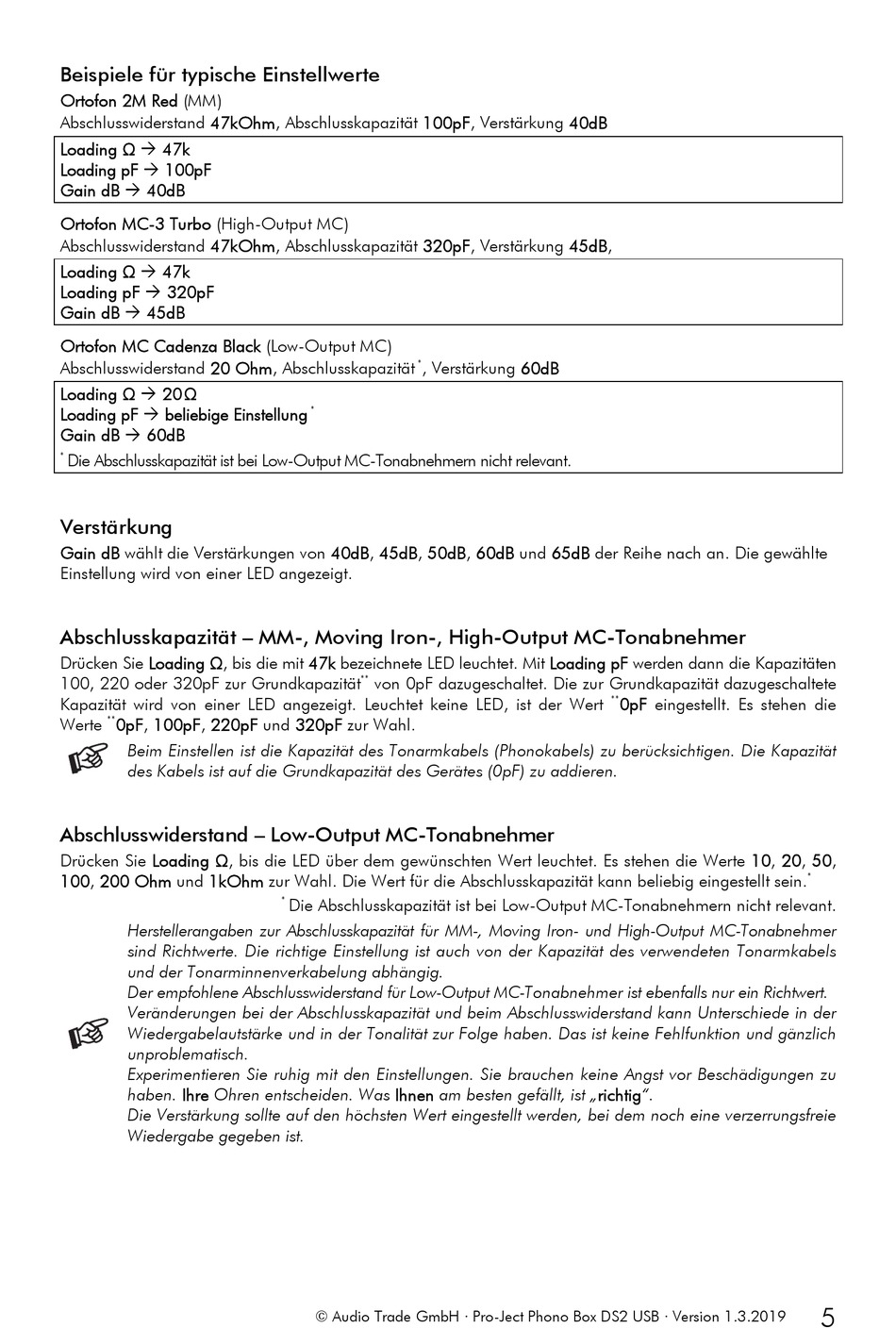

Beispiele für typische Einstellwerte
Ortofon 2M Red (MM)
Abschlusswiderstand 47kOhm, Abschlusskapazität 100pF, Verstärkung 40dB
Loading Ω  47k
Loading pF  100pF
Gain dB  40dB
Ortofon MC-3 Turbo (High-Output MC)
Abschlusswiderstand 47kOhm, Abschlusskapazität 320pF, Verstärkung 45dB,
Loading Ω  47k
Loading pF  320pF
Gain dB  45dB
Ortofon MC Cadenza Black (Low-Output MC)
Abschlusswiderstand 20 Ohm, Abschlusskapazität
Loading Ω  20 Ω
Loading pF  beliebige Einstellung
Gain dB  60dB
* Die Abschlusskapazität ist bei Low-Output MC-Tonabnehmern nicht relevant.
Verstärkung
Gain dB wählt die Verstärkungen von 40dB, 45dB, 50dB, 60dB und 65dB der Reihe nach an. Die gewählte
Einstellung wird von einer LED angezeigt.
Abschlusskapazität – MM-, Moving Iron-, High-Output MC-Tonabnehmer
Drücken Sie Loading Ω, bis die mit 47k bezeichnete LED leuchtet. Mit Loading pF werden dann die Kapazitäten
100, 220 oder 320pF zur Grundkapazität
Kapazität wird von einer LED angezeigt. Leuchtet keine LED, ist der Wert
Werte ** 0pF, 100pF, 220pF und 320pF zur Wahl.
Beim Einstellen ist die Kapazität des Tonarmkabels (Phonokabels) zu berücksichtigen. Die Kapazität
des Kabels ist auf die Grundkapazität des Gerätes (0pF) zu addieren.
Abschlusswiderstand – Low-Output MC-Tonabnehmer
Drücken Sie Loading Ω, bis die LED über dem gewünschten Wert leuchtet. Es stehen die Werte 10, 20, 50,
100, 200 Ohm und 1kOhm zur Wahl. Die Wert für die Abschlusskapazität kann beliebig eingestellt sein.
Herstellerangaben zur Abschlusskapazität für MM-, Moving Iron- und High-Output MC-Tonabnehmer
sind Richtwerte. Die richtige Einstellung ist auch von der Kapazität des verwendeten Tonarmkabels
und der Tonarminnenverkabelung abhängig.
Der empfohlene Abschlusswiderstand für Low-Output MC-Tonabnehmer ist ebenfalls nur ein Richtwert.
Veränderungen bei der Abschlusskapazität und beim Abschlusswiderstand kann Unterschiede in der
Wiedergabelautstärke und in der Tonalität zur Folge haben. Das ist keine Fehlfunktion und gänzlich
unproblematisch.
Experimentieren Sie ruhig mit den Einstellungen. Sie brauchen keine Angst vor Beschädigungen zu
haben. Ihre Ohren entscheiden. Was Ihnen am besten gefällt, ist „richtig".
Die Verstärkung sollte auf den höchsten Wert eingestellt werden, bei dem noch eine verzerrungsfreie
Wiedergabe gegeben ist.
*
, Verstärkung 60dB
*
**
von 0pF dazugeschaltet. Die zur Grundkapazität dazugeschaltete
* Die Abschlusskapazität ist bei Low-Output MC-Tonabnehmern nicht relevant.
© Audio Trade GmbH · Pro-Ject Phono Box DS2 USB · Version 1.3.2019
** 0pF eingestellt. Es stehen die
*
