FRIEDLAND HW2F Installations- Und Bedienungsanleitung

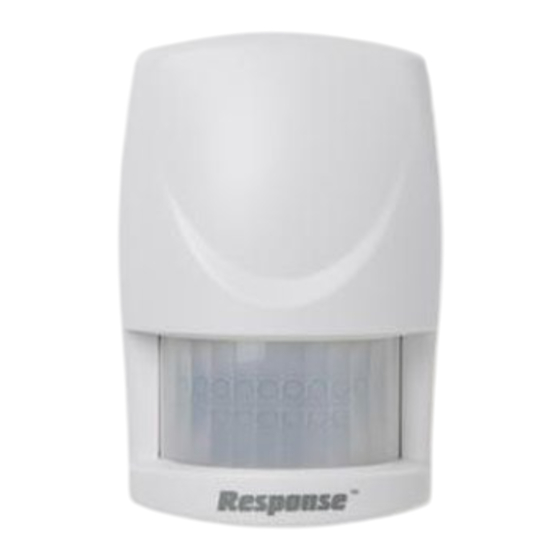

Passiv-Infrarot-Bewegungsmelder
Diese Anleitung sollte in Verbindung mit dem System-Installations-
Handbuch und der Bedienungsanleitung gelesen und für zukünftige
Fragen aufbewahrt werden.
ERKLÄRUNG
Novar ED&S erklärt, dass der drahtlose PIR-Bewegungsmelder allen wesentlichen
Anforderungen der Richtlinie 1999/5/EC (R&TTE) entspricht.
EINFÜHRUNG
Dieser Passiv-Infrarot-Bewegungsmelder eignet sich nur für Friedland Funk-
Alarmanlagen, die auf einer Frequenz von 868 MHz arbeiten.
PIR-Bewegungsmelder stellen Bewegungen in einem überwachten Bereich durch
Veränderungen der Infrarot-Ebenen fest, z. B. wenn sich eine Person im PIR-
Überwachungsmuster bewegt. Bei Bewegungserkennung wird unverzüglich Alarm
ausgelöst (falls das System scharf geschaltet ist). PIR Bewegungsmelder
überwachen auch Tiere. Achten Sie also bitte darauf, dass sich Haustiere nicht im
Überwachungsbereich eines Bewegungsmelders aufhalten können, wenn die
Anlage scharf geschaltet ist.
Der Bewegungsmelder verfügt über eine Schutzeinrichtung gegen Manipulationen am
Gerät. Beim Abnehmen des Batteriedeckels wird sofort ein Alarm ausgelöst (unabhängig
davon, ob sich das System im Service-, Test-oder Programmierungsmodus befindet).
Außerdem besitzt der Bewegungsmelder eine Sensibilitätsanpassung, um Einflüsse
auszugleichen, bei denen ein Alarm ausgelöst werden könnte (z. B. Insekten,
Lufttemperatur, usw.).
Um Strom zu sparen und die Batterie zu schonen, erkennt der PIR-
Bewegungsmelder nur eine Bewegung, wenn in den vergangenen zwei Minuten
keine Bewegung festgestellt wurde.
Der Bewegungsmelder wird durch eine 9V Alkaline-Batterie versorgt, die unter
normalen Umständen eine Lebensdauer von etwas mehr als einem Jahr hat. Wenn
der Batterieladezustand im Normal-Modus und bei angebautem Batteriedeckel
abfällt, blinkt die LED hinter der Linse. Ist dies der Fall, muss die Batterie
schnellstmöglich erneuert werden. (Hinweis: im Normalbetrieb blinkt die LED nicht
bei Bewegungserkennung).
ANORDNUNG DES PIR-BEWEGUNGSMELDERS
Der Bewegungsmelder ist nur für trockene Innenbereiche geeignet.
Empfohlen wird eine Anordnung in der Ecke eines Raumes auf einer Höhe zwischen
2 und 2,5 Metern. In dieser Höhe erreicht der Melder eine Reichweite von bis zu
12 m und einen Überwachungswinkel von 110°.
Für einen reibungslosen Betrieb müssen bei der Positionierung des
Bewegungsmelders die folgenden Punkte berücksichtigt werden:
●
Orden Sie den Melder nicht gegenüber einem Fenster an oder an einem Ort, wo
er direkter Sonnenstrahlung ausgesetzt ist. PIR-Bewegungsmelder eignen sich
nicht für den Einsatz in Wintergärten.
●
Der Bewegungsmelder darf nicht in zugigen Bereichen positioniert werden.
●
Positionieren Sie den Bewegungsmelder nicht direkt über Wärmequellen
(z. B. Kamin, Heizkörper, Boiler, etc.).
Installations- und Bedienungsanleitung
●
Positionieren Sie den Bewegungsmelder in der Ecke eines Raumes so, dass die
logischen Bewegungswege eines Einbrechers durch das Überwachungsmuster
abgedeckt sind. PIR-Bewegungsmelder reagieren empfindlicher auf
Bewegungen quer zum Überwachungsbereich als auf Bewegungen, die
geradlinig auf den Melder zulaufen.
●
Der Bewegungsmelder darf nicht an Orten angeordnet werden, wo er starken
Erschütterungen ausgesetzt ist.
●
Achten Sie darauf, dass sich der PIR-Bewegungsmelder in effektiver Reichweite
des Systems befindet (siehe Installations- und Bedienungsanleitung).
●
Der Bewegungsmelder DARF NICHT an Metallteilen befestigt werden. Um
den Melder dürfen sich in einem Bereich von 1 m KEINE Metallteile
befinden (z. B. Heizkörper, Wasserleitungen usw.), da diese die
Funkreichweite des Geräts beeinträchtigen können.
Hinweis: Wenn die Anlage scharf geschaltet ist, dürfen sich keine Haustiere im
Überwachungsbereich des PIR-Bewegungsmelders aufhalten, da durch deren
Bewegung ein Alarm ausgelöst wird.
INSTALLATION UND EINSTELLUNG DES PIR-
BEWEGUNGSMELDERS
Achten Sie darauf, dass sich das System im Test-/Service-Modus
befindet.
1. Lösen Sie die Schraube auf der Unterseite des Melders und bewahren Sie die
Schraube sorgfältig auf. Ziehen Sie zuerst den Melder vorsichtig unten von der
hinteren Abdeckung weg. Schieben Sie den Melder dann nach unten, um die
oberen Clips zu lösen.
2. Durchbohren Sie die erforderlichen Bohrlöcher (Montage in einer Ecke oder
Wandmontage) in der hinteren Abdeckung mit einem 3-mm-Bohrer.
Überwachungsbereich
