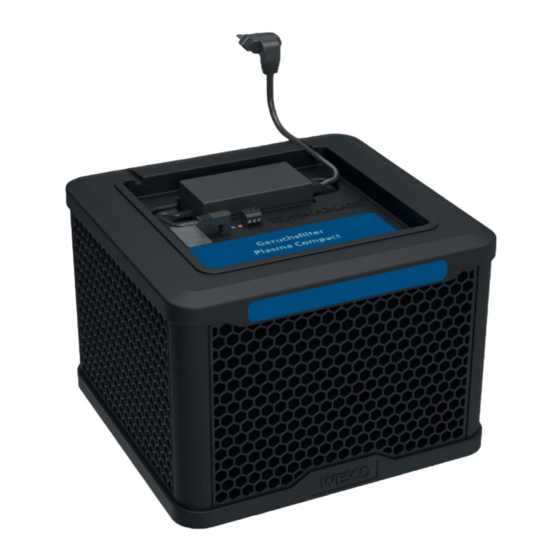

Wesco Plasma Compact Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Wesco Plasma Compact
Inhaltszusammenfassung für Wesco Plasma Compact
- Seite 2 Inhaltsverzeichnis | Table des Matières | Indice Montageanleitung ....................Notice d‘assemblage................... Istruzioni per il montaggio ................
-
Seite 3: Inhaltsverzeichnis
4.5 Unfälle vermeiden..................10 5 Sichere Bedienung .................. 11 5.1 Bestimmungsgemäss verwenden ............. 11 6 Montage ....................12 6.1 Informationen zum Zubehöranschluss ............ 12 6.2 Anschluss WESCO-Zubehör............... 13 6.3 Montageschritte bis Fertigstellung ............14 7 Störungen beheben ................18 Plasma Compact... -
Seite 4: Lieferumfang
1 | Lieferumfang © WESCO 1 Lieferumfang Plasma-Geruchsfilter Plasma Compact Netzteil mit 1.2 m Kabel (inkl. Stecker) Kabelsatz Statusanzeige für Plasma-Geruchsfilter Montageanleitung Texte, Bilder und technische Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieses Dokumentes. Änderungen / Optimierungen im Sinne der Weiterentwicklung bleiben vorbehalten. -
Seite 5: Benötigtes Werkzeug
© WESCO Benötigtes Werkzeug | 2 2 Benötigtes Werkzeug ▪ Es wird kein Werkzeug benötigt Plasma Compact... -
Seite 6: Bauliche Voraussetzungen
Stahl (z. B. verzinkt) ausgeführt sein ▪ Der Netzstecker muss nach der Installation des Plasma-Geruchsfilters zugänglich sein ▪ Ableitung der Luft muss durch Schlitze, Schattenfuge oder Gitter gewährleistet sein und genügend Austrittfläche (min. 600 cm²) sicherstellen Plasma Compact... -
Seite 7: Sicherheitshinweise
4 Hinweise mit «WARNUNG» warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann. VORSICHT 4 Hinweise mit «VORSICHT» warnen vor einer Situation, die entweder zu leichten bis mittleren Verletzungen oder zu Beschädigungen des Gerätes / Komponenten führen kann. Plasma Compact... -
Seite 8: Erklärung Symbole In Den Illustrationen
4.2 Erklärung Symbole in den Illustrationen Hervorhebung der Aktionsteile (Beispiel Schraubenzieher / Akkuschrau- ber) Handlungsschritte mit Nummerierung Teilebezeichnungen (Nummer siehe Legende Aufbau oder Lieferumfang) Bewegungs- und Richtungs- Optionen und Zubehör separat kau- pfeile Akkuschrauber erlaubt Akkuschrauber verboten Betriebsart Abluft Betriebsart Umluft Plasma Compact... -
Seite 9: Elektrische Gefahren Vermeiden
(inkl. Stecker) in Einsatz gebracht werden. 4.4 Brandgefahr vermeiden 4 Vermeiden Sie offenes Feuer oder Frittieren unter der Dunstabzugshaube. Es ist strengstens untersagt, Speisen über offener Flamme zu kochen. 4 Blockieren Sie niemals die Luftzufuhr und/oder die Luftabfuhr. Plasma Compact... -
Seite 10: Unfälle Vermeiden
Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Plasma Compact... -
Seite 11: Sichere Bedienung
4 Verwenden Sie das Gerät nur in privaten Küchen und Wohnräumen. 4 Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäss und kann zu Schäden führen. 4 Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemässen Gebrauch, falsche Montage oder falsche Bedienung verursacht werden. Plasma Compact... -
Seite 12: Montage
DC 5.5 x 2.1 mm 3.5 mm Anschlussbuchse für den Anschluss von WESCO Connect oder den Geruchsfilter Plasma Compact.. Die Verbindung zu einem PC oder ande- ren Geräten ist nicht zulässig. Hohlbuchse für den Anschluss des Fensterkontaktschalters FKS-S. Klinkenbuchse für den Anschluss von Mauerkasten BMK/BZLR, Elektri- sche Verschlussklappe (EVK) 24 V und Zuluftregulierung (ZLR) 24 V. -
Seite 13: Anschluss Wesco-Zubehör
Montage | 6 VORSICHT Schadensfall Beschädigung des Zubehörs. 4 Setzen Sie dieses Zubehör nur bei Dunstabzugshauben ein, welche von WESCO geprüft und für die Anbindung mit diesem Zubehör frei gegeben wurde. 6.2 Anschluss WESCO-Zubehör WARNUNG Elektrische Spannung Schwere Verletzungen oder Tod durch elektrische Spannung. -
Seite 14: Montageschritte Bis Fertigstellung
6 | Montage © WESCO 6.3 Montageschritte bis Fertigstellung HINWEIS 4 Bei 4/6-Oberschränken den Plasma-Geruchsfilter vorsichtig einsetzen. Möglicherweise muss der Verbindungsstecker auf der Oberseite des Plasma-Geruchsfilter nachträglich eingesteckt werden. 4 Bei 4/6-Oberschränken muss Zugang von oberhalb gewährleistet sein. Plasma Compact... - Seite 15 4 Netzsicherung einschalten. ▪ Sensor wird kalibriert. – Blaue LED blinkt (5 Sekunden). – Rote LED leuchtet. ▪ Kalibrierung ist beendet. Plasma Compact wechselt in den Standby-Modus (Filter ist nicht aktiv). – Blaue LED blinkt nicht mehr. – Rote LED leuchtet.
- Seite 16 Automatik. Die Dunstabzugshaube schaltet sich nach 10 Minuten aus. ▪ Der Plasma Compact schaltet sich danach zeitverzögert aus. – Blaue LED erlischt nach ca. 30 Sekunden. Plasma Compact wechselt in den Standby-Modus (Filter ist nicht aktiv). – Rote LED leuchtet.
- Seite 17 © WESCO Montage | 6 Das Plasma-Geruchsfilter ist montiert. Entsorgen Sie das Verpackungsmaterial umweltgerecht. Plasma Compact...
-
Seite 18: Störungen Beheben
7 Störungen beheben Tabelle 1/2: Störung Ursache Abhilfe Netzadapter steckt nicht 4 Netzadapter in die Steckdose stecken. in der Steckdose 4 Netzkabel an den Plasma-Geruchsfilter Netzkabel nicht am anschliessen Plasma-Geruchsfilter «Montageschritte bis Fertigstellung ▪ Plasma-Geruchsfilter angeschlossen [} Seite 14]». funktioniert nicht 4 Kontrollieren, ob andere Küchengeräte Stromausfall funktionieren. - Seite 19 4 Verbindungskabel vom Plasma- Geruchsfilter zur Dunstabzugshaube/ Connectionbox prüfen, ausstecken und neu einstecken, damit wird der Plasma- Falsche Betriebsart ein- ▪ Taste leuchtet nicht Geruchsfilter wieder automatisch erkannt gestellt «Montageschritte bis Fertigstellung [} Seite 14]». 4 WESCO Kundendienst ggf. kontaktieren.
