6 Montage der Temperaturfühler
Gemäß den technischen Richtlinien TR K 8 und TR K 9 gilt für Deutschland: Für Wärme-, Kälte- bzw. Wärme- /
Kältezähler mit Nenndurchflüssen kleiner/gleich qp 6 m³/h ist der Einbau der Temperaturfühler bei Neuinstallation
des Rohrleitungsabschnitts im Bereich der Messstelle mit Nenndrücken kleiner/gleich 16 bar nur direkt
eintauchend vorzusehen. Für Bestandstauchhülsen gibt es eine Duldungsregelung.
Hinweis:
Achten Sie beim Einbau der Zähler darauf, dass die Vor- und Rücklauffühler entsprechend der Fühlerbeschriftung
eingebaut werden. Bei Geräten mit zwei externen Temperaturfühlern ist darauf zu achten, dass gemäß folgender

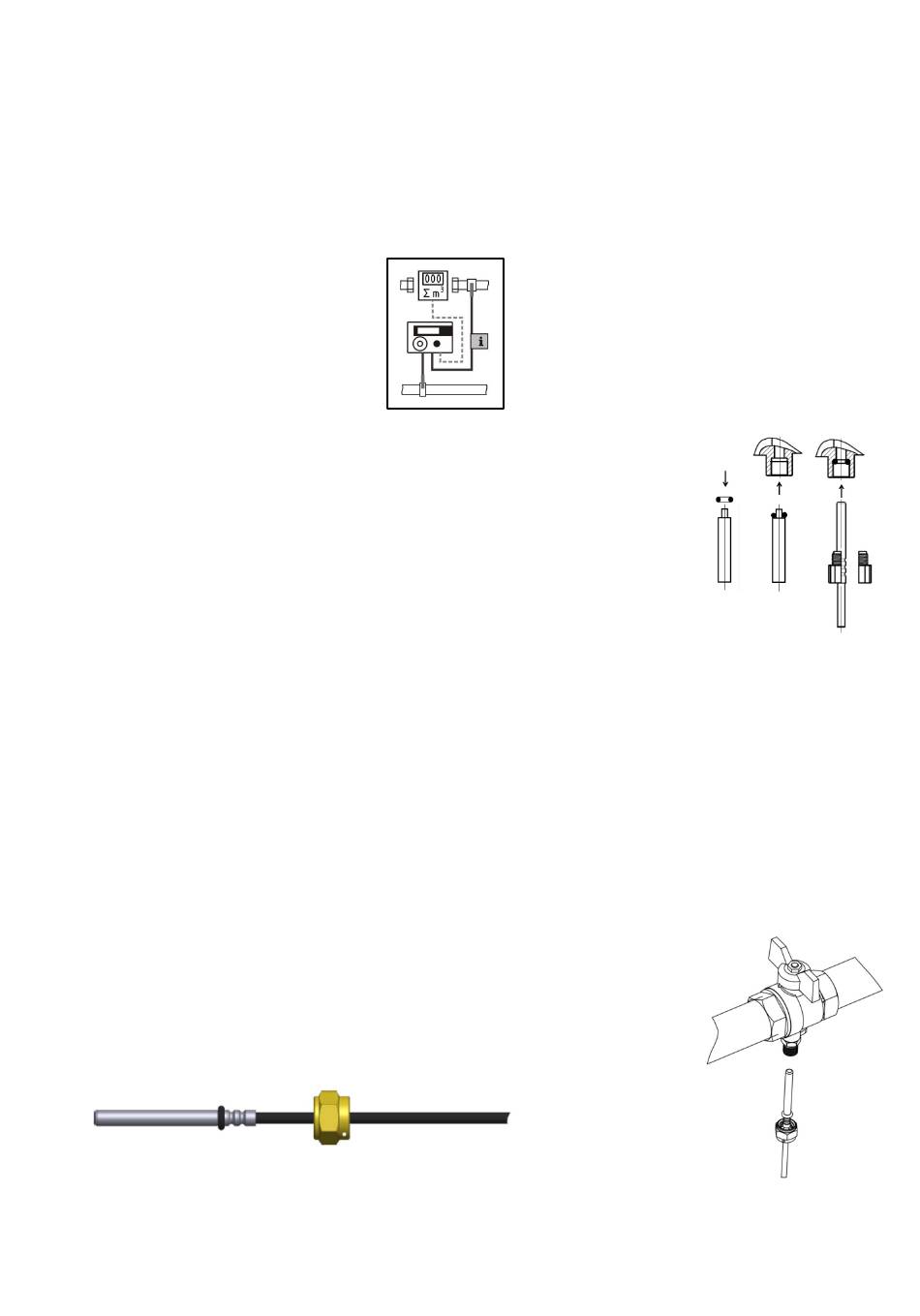

Zeichnung der rechte Fühler in den gleichen Strang wie der Durchflusssensor eingebaut wird.
6.1 Fühlereinbau direkteintauchend (Kugelhähne/Einbaustücke)
- Absperrventile schließen und sicherstellen, dass bei der Entfernung des
Blindstopfens bzw. des alten Fühlers kein (heißes) Wasser herausspritzen kann!
- Blindstopfen bzw. alten Fühler und O-Ring entfernen.
- O-Ring mit beiliegender Montagehilfe/-stift in die Einbaustelle einsetzen.
- Beide Hälften der schwarzen Kunststoffklappschraube um die Rollierung der
Fühlerhülse legen.
- Beide Hälften der Kunststoffklappschraube zusammenpressen und Fühler
bis zum Anschlag handfest einschrauben.
- Dichtheitsprüfung durchführen.
Hinweis: Die Teile für die Fühlermontage sind in einem Einbauset dem Gerät beigelegt.
6.2 Fühlereinbau in kurze Tauchhülsen (kleiner/gleich 60 mm)
- In bestehenden Installationen können die vorhandenen Tauchhülsen weiter verwendet werden, wenn sie
von der PTB geduldet sind.
Dazu muss die Tauchhülse identifiziert und mit dem Bauartschlüssel gekennzeichnet werden.
Zur Identifizierung siehe beiliegendes Dokument "Tauchhülsenduldung MID-Wärmezähler und MID-
Temperatursensoren in Deutschland". Zur Kennzeichnung ist das beiliegende Etikett zu verwenden.
6.3 Fühlereinbau direkteintauchend (Kugelhähne/Einbaustücke) bei heat a mit Fühler 6 mm
Wichtiger Hinweis:
- Absperrventile schließen und sicherstellen, dass bei der Entfernung des Blindstopfens bzw. des alten
Fühlers kein (heißes) Wasser herausspritzen kann!
- Blindstopfen bzw. alten Fühler und O-Ring entfernen.
- Fühler vorbereiten (Vor- und Rücklauf): O-Ring jeweils in erste Sicke (von
Fühlerspitze aus) schieben.
- Fühler in die Messstelle am EAT und am Kugelhahn oder T-Stück einführen und
mit Hilfe der Messing- Anschlussverschraubungen befestigen.
- Dichtheitsprüfung durchführen.
