METRONA heat c Einbau- Und Bedienungsanleitung Seite 5

- Rechenwerk in die richtige Ableseposition drehen bzw. abnehmen.
- Nach der Montage muss der Zähler vom Monteur mit der beigegebenen nummerierten Klebeplombe gegen
Manipulation gesichert werden: Die Plombe ist so auf Anschlussstück und Durchflusssensor zu kleben, dass
beide dadurch verbunden sind. Der zusätzliche Barcode-Aufkleber kann für Dokumentationszwecke genutzt
werden.

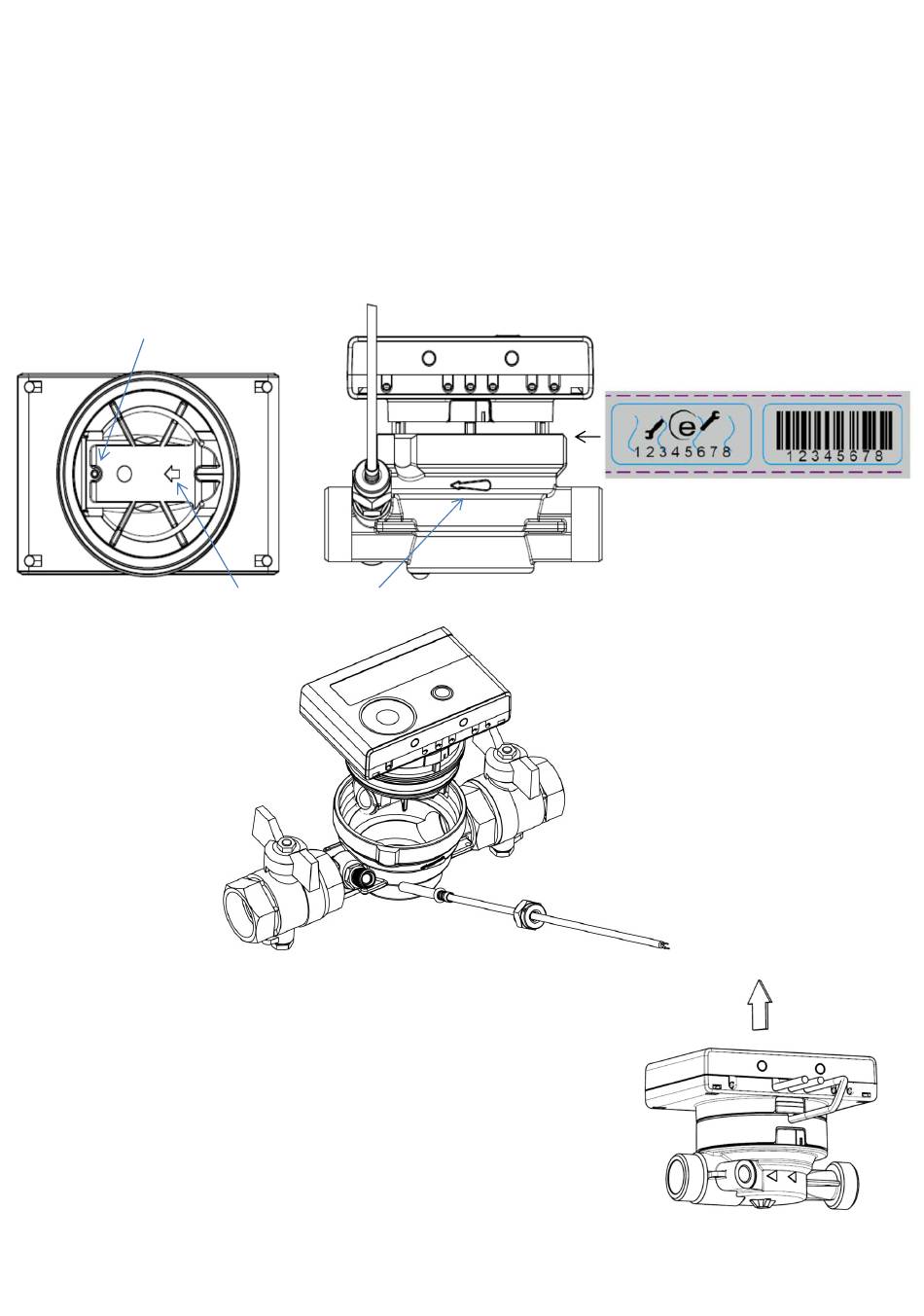

Achtung: Achten Sie beim Einbau auf die korrekte Übereinstimmung der Fließrichtung (Pfeil außen am
Anschlussstück und am Boden des Kunststoffadapters). Achten Sie auf korrekte Fixierung des Sacklochs im
Kunststoffadapter auf den Metallstift im Bodeninneren des Anschlussstücks am Flussauslass (Stift kann in Aus-
nahmefällen evtl. fehlen). Ist bei Übereinstimmung der Fließrichtungspfeile am Anschlussstück und Durch-
flusssensor für die Installation sowie Funktion nicht von Bedeutung.
Sackloch
5 Splitversion
Zur Erleichterung der Montage kann unter beengten Verhältnissen das
Rechenwerk vom Durchflusssensor abgenommen werden. Ziehen Sie dazu das
Rechenwerk nach oben ab.
Für die Wandmontage des Rechenwerks befindet sich zwischen Rechenwerk und
Durchflusssensor eine am Splitadapter des Durchflusssensors eingerastete
Wandhalterung. Nehmen Sie das Rechenwerk ab. Halten Sie den Splittadapter
fest, drehen Sie die Wandhalterung gegen den Uhrzeigersinn, bis Sie sie lösen
können, und befestigen Sie die Wandhalterung mit der ebenen Fläche zur Wand
an der gewünschten Stelle.
Es wird empfohlen, das Rechenwerk des Wärmezählers vom Durchflusssensor abzunehmen.
Bei Kältezählern und Wärme- / Kältezählern muss das Rechenwerk vom Zähler abgenommen werden.
Seite 5 von 20 Artikel Nr.: 1080621007
Durchflussrichtung
Stand: 2022_01_17 Technische Änderungen und Irrtümer vorbehalten.
