13. Abbildungen und technische Daten

®

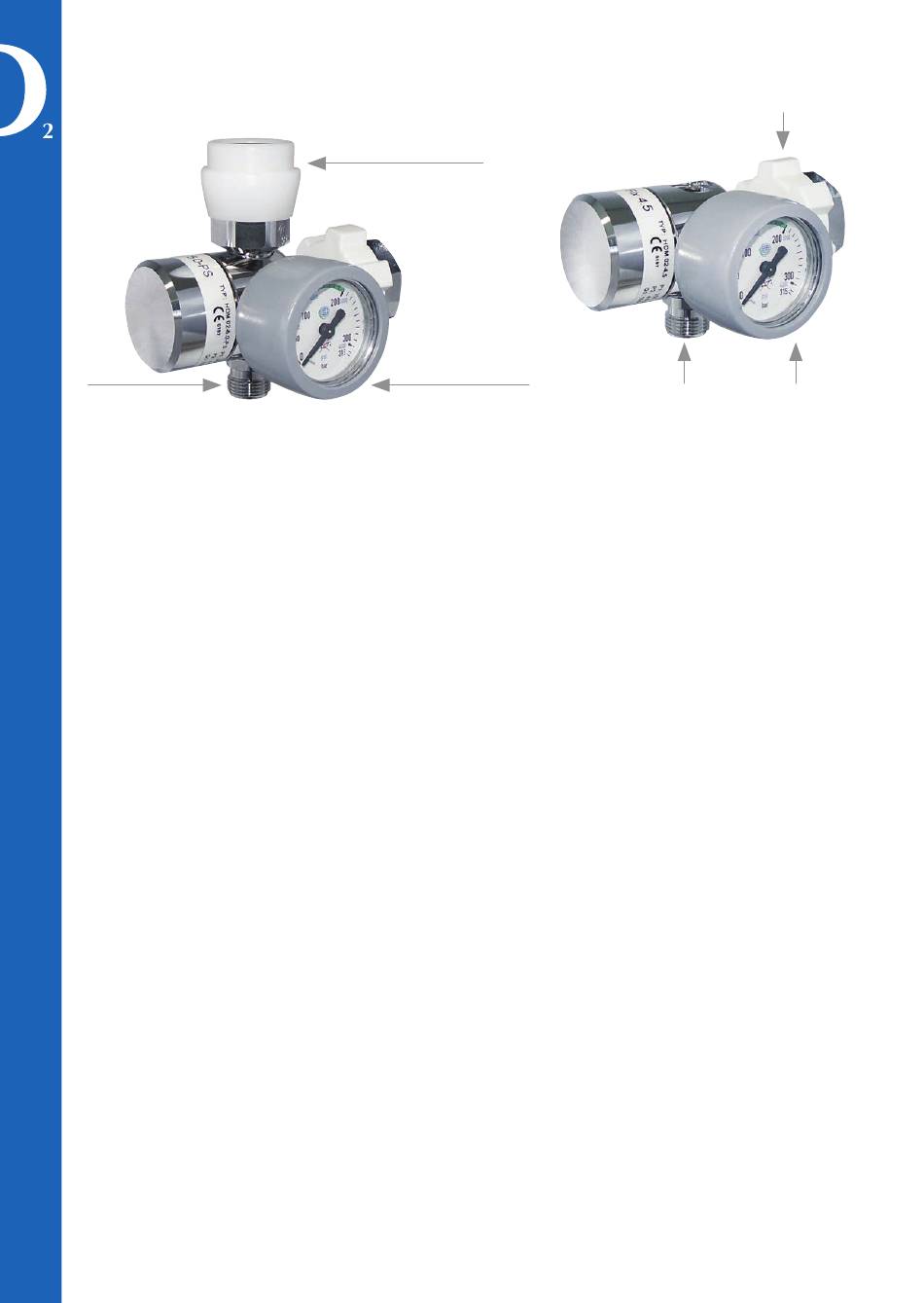

13.1 AEROway - Fix II / Fix II-PS
Abgang G 3/8"
Technische Daten
Medizinischer Druckminderer
für Sauerstoff (O 2 ), Druckluft (Air), Lachgas (N 2 O) *
mit Inhaltsmanometer
Eingang Hochdruck-Handanschluss -> länderspezifisches Gewinde Abgang G 3/8" Außengewinde
Zusätzlicher Abgang 4,5 bar bzw. 5.0 bar
(100 l/min; ab SN 06000001 180 l/min) als Kupplung nach DIN 13260
®
(AEROway - Fix II 4.5-PS / 5.0-PS, Air 5.0-PS sowie N2O 5.0-34-PS u. N2O 5.0-38-PS)
®
AEROway - Fix II 4.5 / 5.0:
®
AEROway - Fix II 4.5-PS / 5.0-PS:
Temperaturbereiche:
Betrieb:
Lagerung:
P1 - max. Eingangsdruck:
P2 - Ausgangsdruck:
Q1 - Flow in l/min:
fest eingestellt auf 180 l/min *
Seriennummer:
Wartung alle 60 Monate durch den Hersteller
Geräteklasse nach MPG II b
* Unbedingt die Kennzeichnung am Druckminderer beachten!
19
DIN-Kupplung 13260
Inhaltsmanometer
700 g; L 104 mm, H 61 mm, B 80 mm, Ø 40 mm
760 g; L 104 mm, H 95 mm, B 80 mm, Ø 40 mm
- 10 °C bis + 40 °C
- 20 °C bis + 40 °C
200 bar
fest eingestellt im Bereich 4.5 - 5,0 bar *
fest eingestellt auf 100 * l/min / ab SN 06000001
siehe Gravur (8-stellige Gerätenummer)
Handanschluss
Abgang G 3/8" Inhaltsmanometer
