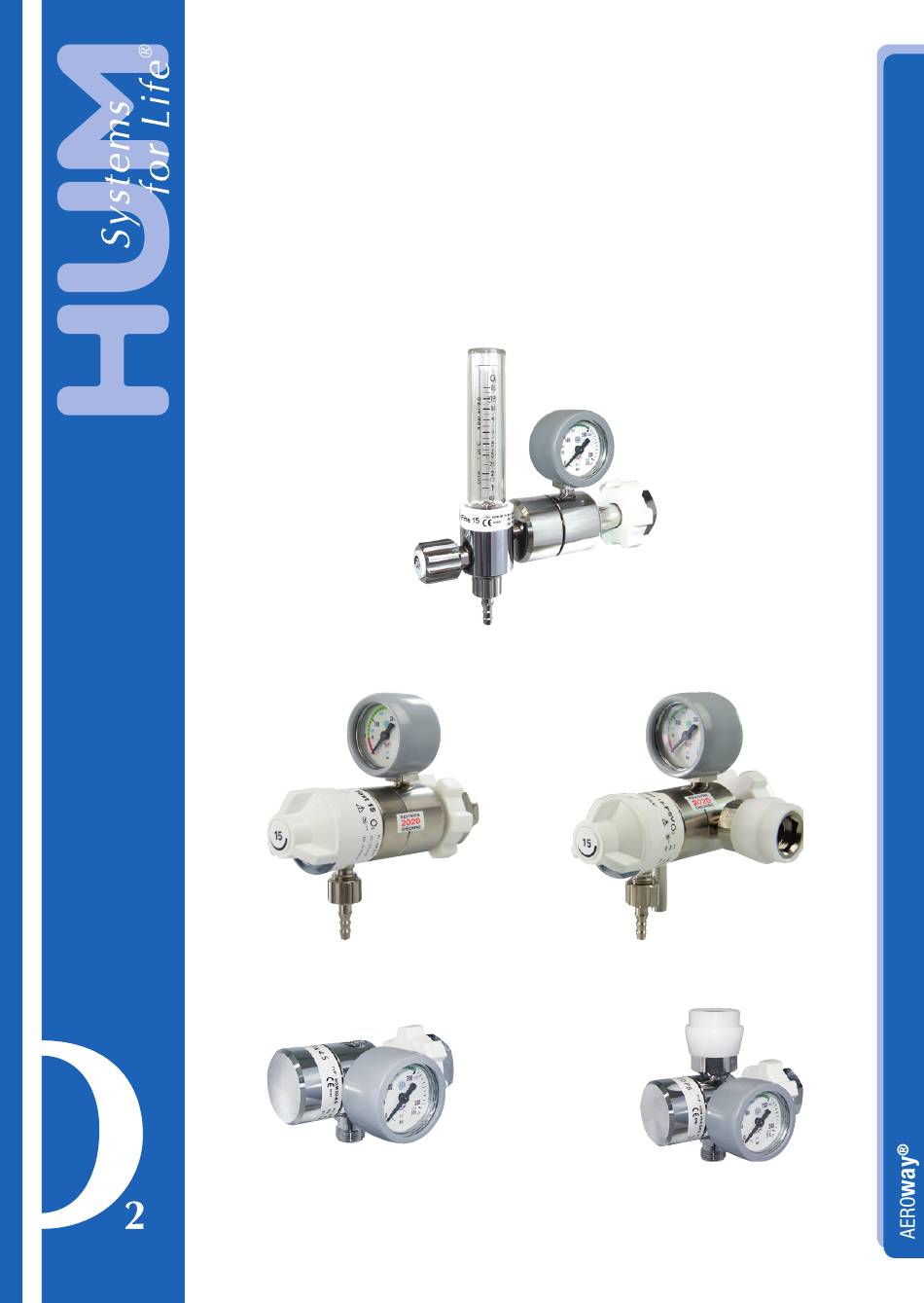

- Seite 1 Gebrauchsanweisung ® AEROway - Fast Druckminderer ® AEROway - Fine Druckminderer ® AEROway - Fix II Druckminderer...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite 1. Sicherheitshinweise ................1 2. Verwendungszweck und Funktionsbeschreibung ........3 3. Bedienung/Handhabung...............3 4. Reinigung und Desinfektion ..............4 5. Lagerung ....................5 6. Wartung ....................5 7. Garantie ....................6 8. Abbildungen und technische Daten .............7 9. Symbolerklärung ................14 10. Ersatzteile/Zubehör ................15... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Wichtige Sicherheitsanweisungen für die Bedienung des Druckminderers und Vorsichtsmaßnahmen für den Umgang mit Sauerstoff (O Beachten und lesen Sie bitte die komplette Gebrauchsanweisung. Sie ist Bestandteil des Gerätes und sollte aufbewahrt werden. Jede Handhabung an dem Gerät setzt die genaue Kenntnis und Beachtung dieser Gebrauchsanwei- sung voraus. - Seite 4 1.13 Rauchen und offenes Feuer sind in der Nähe von Sauerstoffgeräten strengstens verboten! 1.14 Explosions- oder Brandgefahr durch die Verwendung von Ölen und Fetten bei Luft, Sauerstoff und Sauerstoffgemischen! Nicht ölen! Geräte öl-,fett- und partikelfrei halten! Insbesondere Öle, Fette, Reinigungs- alkohole, Handcremes oder Klebstoffe können zu explosionsartigen Reak- tionen führen, wenn diese mit hochkomprimiertem Sauerstoff in Berührung kommen!
-
Seite 5: Verwendungszweck Und Funktionsbeschreibung
1.27 Bei Montage und Flaschenwechsel alle Verschraubungen nur von Hand anziehen. Kein Werkzeug verwenden! 2. Verwendungszweck und Funktionsbeschreibung Die AEROway - Fast, Fine und Fix Druckminderer sind medizinische Geräte, die an ® medizinische Hochdruckgasflaschen angeschlossen werden und dazu dienen den Austrittsdruck zu reduzieren, einen niedrigen und gleichmäßigen Betriebsdruck zu gewährleisten und den austretenden Gasstrom (Flow) zu regeln bzw. -
Seite 6: Reinigung Und Desinfektion
Legen Sie nun die Schläuche bzw. die Applikationshilfe (z.B. O -Nasenbrille) am Patienten an. ® Die AEROway - Fast Druckminderer besitzen einen Durchflussmesser (Flow- meter) mit vorkalibrierten Öffnungen und können in allen Positionen benutzt ® werden. Die AEROway - Fine Druckminderer sind mit einem Flowmeter mit Schwebekugel ausgestattet und müssen in vertikaler Position benutzt werden. -
Seite 7: Lagerung
Bewahren Sie das Gerät möglichst in der Verpackung auf. 6. Wartung Nur der Hersteller HUM – Gesellschaft für Homecare und Medizintechnik mbH darf am Gerät Änderungen vornehmen! Für die Benutzung von Ersatzteilen, die nicht den Vorgaben des Herstellers entsprechen, übernimmt dieser keinerlei Haftung. -
Seite 8: Ersatzteile
Ersatzteile: 6.5.1 Dichtung für Pin-Index-Anschluss (Bügeldichtung). Wenden Sie sich bei Bedarf bezüglich der entsprechenden Bestellnummer an den Hersteller. 6.5.2 6.5.3 Ringdichtung/Spindeldichtung (HDM 01-O-D). Verwenden Sie nur Original- Ersatzteile des Herstellers. Die Entsorgung des Gerätes stellt keine besonde- re oder ungewöhnliche Gefahr dar. Zur sachgerechten Entsorgung wenden Sie sich bitte an einen zugelassenen zertifizierten Schrottverwerter. -
Seite 9: Abbildungen Und Technische Daten
8. Abbildungen und technische Daten Die Artikelnummern und Bezeichnungen aller Druckminderer sind auf Anfrage beim Hersteller erhältlich. ® AEROway - Fast Druckminderer 8.1.1 Abbildungen ® AEROway - Fast .. -KL / -KR und Fast 1 / 5 / 15 / 25 / 50 Inhaltsmanometer Einstellrad Einstellrad... - Seite 10 ® AEROway - Fast .. -KLPS/ -KRPS/ -KLPS2/ -KRPS2/ -KLSA/ -KRSA Handanschluss Einstellrad (Mengenregelblende) Inhaltsmanometer Handanschluss Handanschluss DIN-Kupplung 13260 DIN-Kupplung 13260 Abgang UNF 9/16“ mit Schlauchanschlusstülle 4-6 mm Inhaltsmanometer Einstellrad DIN-Kupplung 13260 (Mengenregelblende) AEROway ® - Fast .. -V / -PS / -PSV / -B /-PSB Einstellrad (Mengenregelblende) Handanschluss...
-
Seite 11: Technische Daten
Version -B mit zusätzlichem Abgang Inhaltsmanometer Einstellrad (Mengenregelblende) Zusätzlicher Abgang mit Absperrhahn Auf/Zu Abgang UNF 9/16“ mit Schlauchanschlusstülle 4-6 mm 8.1.2 Technische Daten Medizinischer Druckminderer für Sauerstoff (O ), Druckluft (Air)* mit Inhaltsmanome- ter sowie mit voreingestellten, stufenweise regelbaren Flowraten. Einstufiger Kolbendruckminderer mit integriertem Sicherheitsventil. - Seite 12 P2 - Ausgangsdruck: 4,5 bar (± 0,5 bar) * Q1 - Flow: je nach Modell stufenweise bis 1, 5, 15, 25 bzw. 50 l/min* Flow-Stufen u. -Bereiche: Je nach Modell 0 - 0,1 - 0,2 - 0,3 - 0,4 - 0,5 - 0,6 - 0,7 - 0,8 - 1 l/min (0 - 1 l/min) 0 - 0,5 - 0,8 - 1 - 1,5 - 2 - 2,5 - 3 - 4 - 5 l/min (0 - 5 l/min)
- Seite 13 ® AEROway - Fine Druckminderer 8.2.1 Abbildungen ® AEROway - Fine 1.5 / 5 / 15 / 30 Flowmeter Inhaltsmanometer Handanschluss Einstellrad Abgang UNF 9/16“ mit Schlauchanschlusstülle 4-6 mm...
- Seite 14 8.2.2 Technische Daten Medizinischer Druckminderer für Sauerstoff (O ), Druckluft (Air) * mit Inhaltsmano- meter und Flowmeter mit Schwebekugel. Flow stufenlos regelbar. Einstufiger Kolbendruckminderer mit integriertem Sicherheitsventil. Entsprechend EN ISO 10524-1:2006. Eingang: Hochdruck-Handanschluss -> länderspezifisches Gewinde Abgänge: UNF 9/16” Außengewinde mit Schlauchanschlusstülle Je nach Modell zusätzlich mit Kupplung nach DIN 13260, mit Venturi-System (Vakuumabgang).
- Seite 15 Lagertemperatur: - 10 °C bis + 40 °C Seriennummer: siehe Gravur auf Druckmindererkörper (8-stellige Gerätenummer Herstellungsjahr/-Monat/-Nr.) Geräteklasse nach 93/42/ II b EWG: * Unbedingt die Kennzeichnung auf dem Druckminderer beachten! ® AEROway - Fix II Druckminderer 8.3.1 Abbildungen ® AEROway - Fix II / Fix II-PS / Fix II-PS2 Handanschluss DIN-Kupplung 13260...
-
Seite 16: Symbolerklärung
Einheiten: Bar (Druck) P1 - max. Eingangsdruck: 200 bar P2 - Ausgangsdruck: 4,5 bar (± 0,5 bar) Je nach Modell auch mit 3,5 bar und 5 bar* Materialien: Messing vernickelt (Metallteile) Polyvinylchlorid (Manometerschutzkappe) Betriebstemperatur: - 20 °C bis + 60 °C Lagertemperatur: - 10 °C bis + 40 °C Seriennummer:... -
Seite 17: Ersatzteile/Zubehör
10. Ersatzteile/Zubehör Verwenden Sie nur Original-Ersatzteile des Herstellers. Ersatzteile für AEROway ® - Druckminderer / Flowregler ® AEROway - SA 01-6 Schlauchanschlusstülle, verchromt, mit Dichtung, Eingangsgewinde G 3/8“, Tülle für 6 mm Schläuche Art. Nr.: HSA 01-6 ® AEROway - SA 01-6-B Schlauchanschlusstülle, verchromt, mit Dichtung, Eingangsgewinde G 3/8“, bewegliche gerade Tülle für 6 mm Schläuche... - Seite 18 Notizen...
- Seite 19 Notizen...
- Seite 20 © HUM Gesellschaft für Homecare und Medizintechnik mbH GBA-DM00-06_de | Stand 29.01.2018 | Revision 10 HUM Gesellschaft für Homecare und Medizintechnik mbH Zum Pier 79 | D-44536 Lünen FON +49 (0)2 31/ 88 08 85-0 | FAX +49 (0)2 31/ 88 08 85-58...
