AUSFÜHRUNGEN MIT ANSCHLÜSSEN RECHTS
14.1 Anschluss Motor in den Ausführungen mit Hydraulikanschlüssen rechts BB0646
Im Falle, dass es erforderlich, ist, die Position der
hydraulischen Anschlüsse des Registers von der linken
Seite auf die rechte Seite des Geräts zu verstellen, wird auch
der Kasten der elektrischen Anschlüsse umgestellt; aber
durch die Tatsache, dass der Motor des Ventilators und der
Sicherheitsmikroschalter Gitter in der ursprünglichen Position
bleiben müssen, ist die Verwendung des entsprechenden
Kits BB0646, das als Zubehör verfügbar ist, notwendig.
ECA644, ESE645,
ECA647, ESE648
N276619F
N540022 B
D
D
36
DATA I/O
E
N276660C
D
E4T643
N276620D

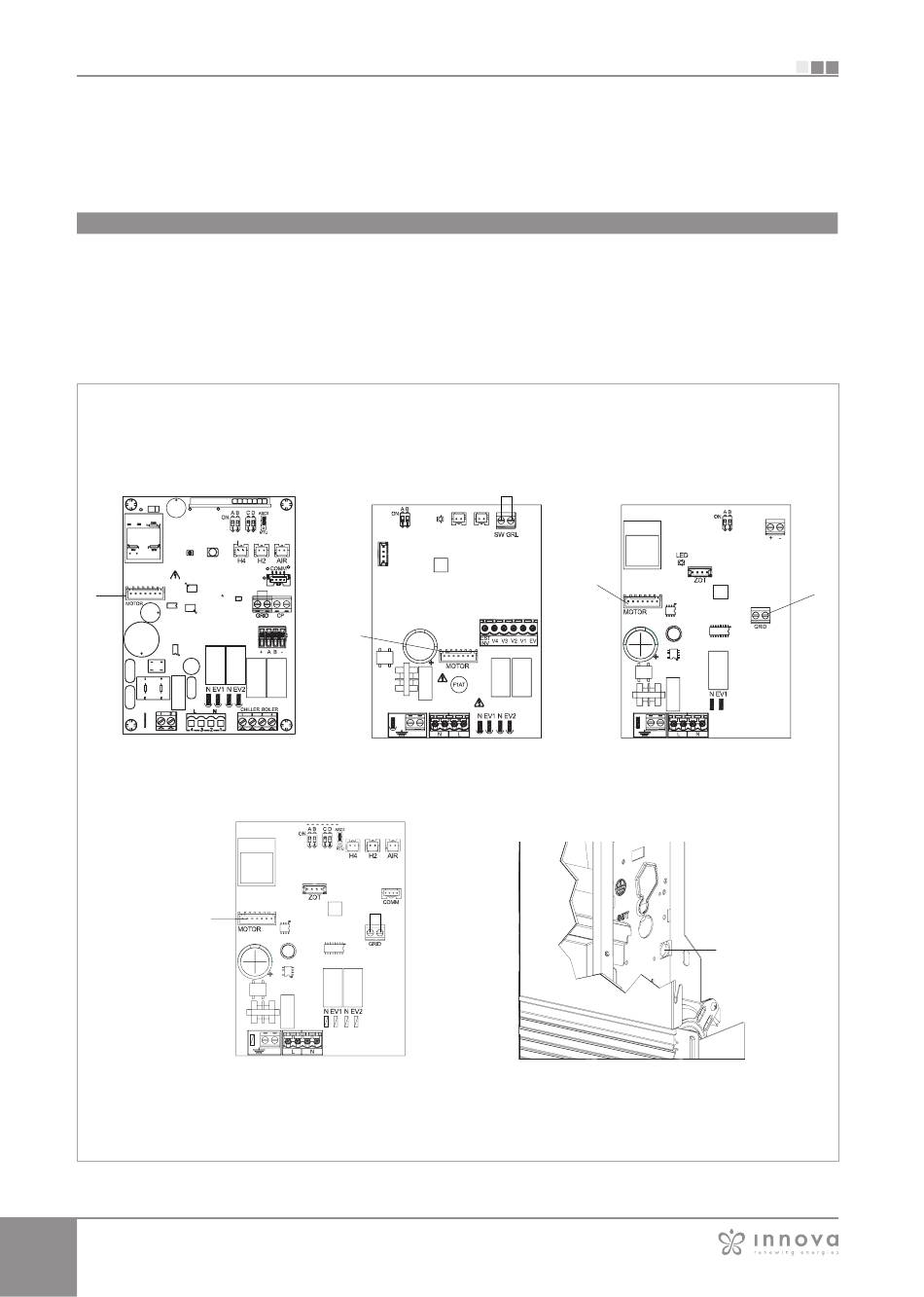

Außerdem müssen die beiden Abschlussstecker, die vom
Sicherheitsmikroschalter Gitter kommen, verlängert und auf der linken
Seite an den Kontakt S1 auf der Platine verbunden werden (Bez.E).
Die Kabel müssen im hinteren Teil des Geräts durch eine
spezifische Öffnung durchgeführt werden (Bez.C).
