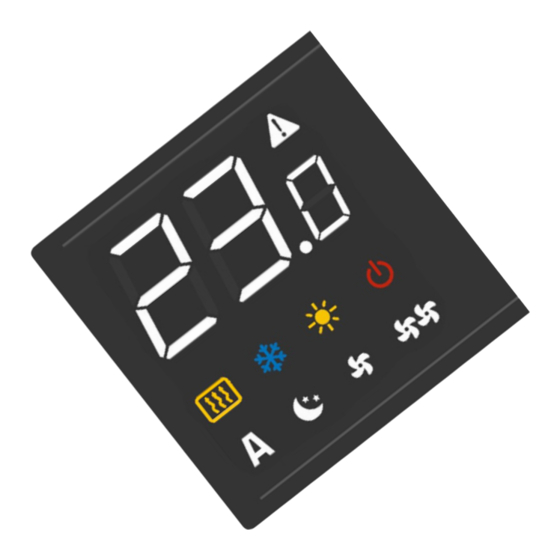

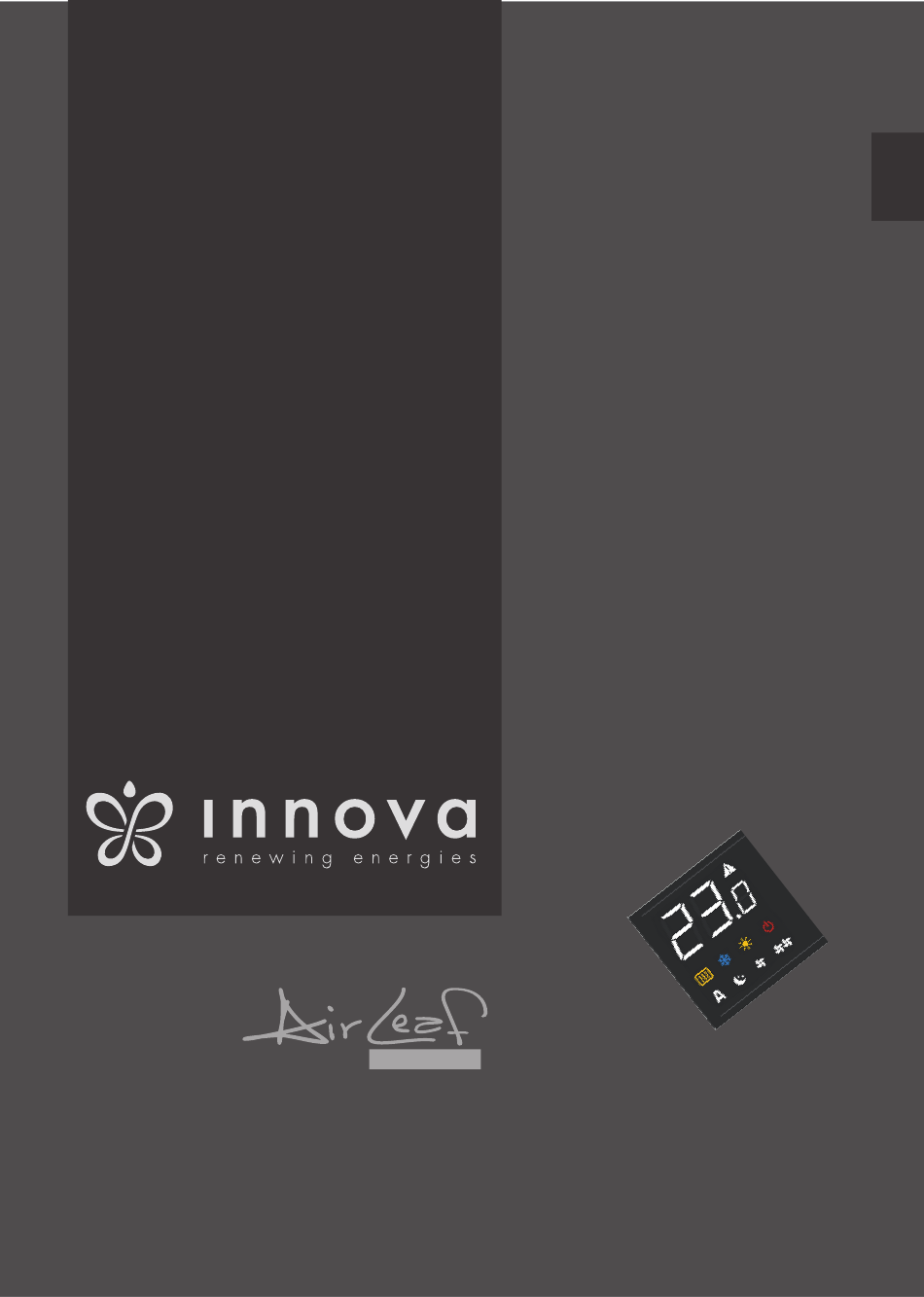

- Seite 1 Installationshandbuch D C I n v e r t e r ECA644 - ECA647 - EWF644 - EWF647 - ESE645 - ESE648 EDA649 - EDB649 - EWG649 - EWW649 E4T643 - E2T543 - B3V137 B4V642 - B3V151- B3V152 - B10642...
- Seite 2 Bei Befolgen der Hinweise, welche in diesem Handbuch enthalten sind, wird das Produkt, das Sie erworben haben, ohne Probleme arbeiten, um Sie mit der optimalen Raumtemperatur bei minimalen Energiekosten zu versorgen. Innova S.r.l Symbole Die Symbole im nächsten Kapitel, veranschaulichen und sichere Verwendung des Gerätes.
-
Seite 3: Inhaltsverzeichnis
ALLGEMEIN Allgemeine Hinweise ................5 ECA644 - ECA647 -EWF644 - EWF647 - ESE645 - ESE648 Montage, Einstellung und Anschlüsse der Bedienfelder ECA644, ESE645, ECA647, ESE648 . - Seite 4 B4V642 + B3V151 10.1 Anschlussschema VB4V642 + B3V151 ............29 10.2 Anschlussschema VB4V642 + B3V151 mit saisonalem Wechsel .
-
Seite 5: Allgemein
ALLGEMEIN Allgemeine Hinweise dies nicht der Fall ist, kontaktieren Sie bitte den Händler, Diese Anleitung ist integrierender Bestandteil des von dem Sie das Gerät gekauft haben. Handbuchs des Geräts, auf dem das Kit installiert wird. Man verweist auf dieses Handbuch für die allgemeinen Es ist verboten, Sicherheits- oder Einstellungsgeräte Hinweise und grundlegenden Sicherheitsregeln. -
Seite 6: Eca644 - Eca647 -Ewf644 - Ewf647 - Ese645 - Ese648
ECA644 - ECA647 -EWF644 - EWF647 - ESE645 - ESE648 Montage, Einstellung und Anschlüsse der Bedienfelder auf der Maschine ECA644, ESE645, ECA647, ESE648 Die Steuerungen verfügen über zwei unabhängige Trockenkontakte Über die Wassertemperatursonde (10 kΩ), die in der für die Steuerung eines Kühlers und eines Heizkessels und einen Fühlerhülse auf dem Register des Geräts positioniert ist, Eingang Anwesenheit. -
Seite 7: Einstellung Hilfsfunktionen Dip-Switch B Und C
Einstellung Hilfsfunktionen Dip-Switch B und C Auf der Steuerplatine sind zwei Dip-Switch für die Funktionsweise des Ventilators. Konfiguration Funktionsweise Geräts Durch die Positionierung des Dip-Switch B Abhängigkeit der Bedürfnisse positioniert. ON wird, nur im Kühlbetrieb, die kontinuierliche Über den Dip-Switch wird die Logik des Nachtbetriebs Ventilation bei der Mindestgeschwindigkeit auch nach im Heizbetrieb geändert;... -
Seite 8: Montage Lufttemperatursonde (Nur Für Modelle Eca644, Eca647)
Montage Lufttemperatursonde (nur für Modelle ECA644, ECA647) Um die Temperatursonde zu positionieren (Bez. A): die Sonde in die untere Öffnung einführen (Bez. C); Die Sonde durch die Öffnung des Seitenteils durchführen (Bez. B); die Sonde am entsprechenden Haken befestigen (Bez. D). Einstellung der automatischen Kühlung/Heizung (nur für 4 Rohre) Die Einstellung dieses Typs von Regulierung erlaubt zurückzukehren, die Taste Sommer/Winter (Bez. -
Seite 9: Anschlüsse Eca644 Und Eca647
Anschlüsse ECA644 und ECA647 Wassertemperatursonde (10 kΩ) Ausgang Freischaltung Heizkessel (Trockenkontakt max. 1A) Sonde Wassertemperatur für 4 Rohre (10 kΩ) (nur ECA647) Ausgang Freischaltung Kühler (Trockenkontakt max. 1A) Lufttemperatursonde (10 kΩ) Lüftermotor DC Inverter Eingang Anwesenheitssensor (falls geschlossen, wird der Gebläsekonvektor in Stand-by versetzt.) Elektroventil Wasser (Ausgangspannung 230V/ 50Hz 1A) Wassersonde RS (10 kΩ) (nur für ECA644) -
Seite 10: Anschlüsse Ese645 Und Ese648
Anschlüsse ESE645 und ESE648 Serieller Anschluss für Wandfernsteuerung EDA/ Ausgang Freischaltung Kühler (Trockenkontakt +AB- EDB649 - EWG/EWW649 (die Polarität max. 1A) beachten) Wassersonde RS (10 kΩ) (nur für ESE645) H2** Sonde Wassertemperatur (10 kΩ) Optionale Luftsonde (*) Sonde Wassertemperatur für 4 Rohre (10 kΩ) Verkabelung Ausführung RS (nur für ESE645) H4** (nur 648) -
Seite 11: Platine Mit Kontinuierlicher Modulation Für Die Verbindung Eines Fernthermostats ( Ese645, Ese648)
Platine mit kontinuierlicher Modulation für die Verbindung eines Fernthermostats (nur für Modelle ESE645, ESE648) Die Platine für die Fernkommunikation erlaubt die hauptsächlichen Betriebsparameter, Setpoint und die Raumtemperatur werden von der Steuerung aller Funktionen des Gebläsekonvektors von Seiten der wandmontierten Fernsteuerung EDA/EDB649 wandmontierten Fernsteuerung EDA/EDB649 - EWG/ - EWG/EWW649. -
Seite 12: Eda649 - Edb649
EDA649 - EDB649 Montage der Wandfernsteuerung EDA649 - EDB649 Die Wandfernsteuerung EDA/EDB649 ist ein elektronisches Montage an der Wand getrennt werden, indem man die im Thermostat (mit Temperatursonde ausgestattet und als Option hinteren Teil herausragenden beiden Zähnchen ausklinkt (A). in einem der an sie angeschlossenen Fancoils fernsteuerbar) Verwenden Sie die Basis der Steuerung (Bez. -
Seite 13: Cp Anwesenheitskontakt Eingang Anschluss
CP Anwesenheitskontakt Eingang Anschluss Bei der Schließung des mit dem Eingang CP verbundenen Es ist nicht möglich, den Eingang parallel zu Kontakts (Bez. A) werden die Steuerpaneele in Stand-by demjenigen von anderen Elektronikkarten zu verbinden versetzt. Bei offenem Kontakt sind die Einheiten aktiv, bei (getrennte Kontakte verwenden). -
Seite 14: Ewg649 - Eww649
EWG649 - EWW649 Montage der Wandfernsteuerung EWG649 - EWW649 Die Wandfernsteuerung EWG/EWW649 ist ein elektronisches Montage an der Wand getrennt werden, indem man die im Thermostat (mit Temperatursonde ausgestattet und als Option hinteren Teil herausragenden beiden Zähnchen ausklinkt (A). in einem der an sie angeschlossenen Fancoils fernsteuerbar) Verwenden Sie die Basis der Steuerung (Bez. -
Seite 15: Anschluss Der Federklemmen -Ab+ Und Cp
Anschluss der Federklemmen +AB- und CP Die Federklemmen für die elektrischen Anschlüsse sind Drahts bequem eingeführt werden, während bei für steife oder flexible Kabel mit Querschnitt von 0,2 bis 1 flexiblem Kabel die Verwendung einer Spitzzange für mm² geeignet, während, wenn diese einen Kabelschuh eine korrekte Einführung empfehlenswert ist;... -
Seite 16: Anschlüsse Ewg649 - Eww649
Anschlüsse EWG649 - EWW649 Die RS485-Leitung der Wandfernsteuerung an ein oder keine "Sternverbindungen" ausführen; mehr (bis zu maximal 30) Geräte, die eine elektronische der Anschluss mit dem RS485-Kabel ist polarisiert, Steuerung für die Fernkommunikation ESE645 oder ESE648 die Angaben “A” und “B” auf jedem verbundenen besitzen, mittels bipolarem Kabel, das für den seriellen Peripheriegerät beachten... -
Seite 17: E4T643
E4T643 Montage und Anschlüsse des Bedienfelds auf der Maschine E4T643 Die Steuerung auf der Maschine ist ein Bedienfeld mit 8 für die Installation auf der Maschine geeignet und verfügt über kapazitiven Tasten und bernsteinfarbenem Display, das die einen Ausgang mit 230 V für die Kontrolle eines Elektroventils. Funktion AUTO aufweist (stufenweise Einstellung der Ventilation). -
Seite 18: Montage Der Lufttemperantursonde
Montage der Lufttemperantursonde Um die Temperatursonde zu positionieren (Bez. A): die Sonde in die untere Öffnung einführen (Bez. C); Die Sonde durch die Öffnung des Seitenteils durchführen (Bez. B); die Sonde am entsprechenden Haken befestigen (Bez. D). Verbindungen E4T643 Wassertemperatur Sonde (10 kΩ) Wassersonde RS (10 kΩ) Wassertemperatur Sonde für 4 Rohre (10 kΩ) Verkabelung Ausführung RS... -
Seite 19: Einrichtungsmenü Eca644-Eca647 - Ewf644 - Ewf647 - Eda/Edb649 - Ewg/Eww649 - E4T643
EINRICHTUNGSMENÜ ECA644 - ECA647 - EWF644 - EWF647 - EDA/ EDB649 - EWG/EWW649 - E4T643 Einrichtungsmenü Über Fernbedienung Zugriff ist: Einrichtungsmenü verfügbar, wenn das Display ausgeschaltet Taste Betrieb Anzeige - Drücken Sie die Taste "EIN" 10 Sekunden lang. - Das Gerät schaltet sich ein und die Temperatur wird angezeigt. - Drücken Sie die Taste weiterhin, bis "Ad"... -
Seite 20: Anpassen Der Summer-Lautstärke
Anpassen der Summer-Lautstärke So ändern Sie die Lautstärke: Anzeige Betrieb - Der Lautstärke-Einstellbereich reicht von 00 (Min.) bis 03 (Max.). - Erhöhen oder verringern Sie die Lautstärke mit den Symbolen Die Lautstärke ändert sich, nachdem Sie die Änderung bestätigt haben. Anpassen der Helligkeit des Displays So passen Sie die Helligkeit an: Anzeige... -
Seite 21: Sonde T Regulierungskorrektur (Raumtemperatur-Sonde)
Zurücksetzen auf Werkseinstellungen So setzen Sie die Bedienung auf die werkseitigen Einstellungen zurück: Anzeige Betrieb - Wählen Sie "YS", um die Einstellungen zurückzusetzen. - Wählen Sie "no", um die aktuellen Einstellungen beizubehalten. Sonde T Regulierungskorrektur (Raumtemperatur-Sonde) Anzeige Betrieb - Der Einstellbereich reicht von -9 bis 12. Verwenden Sie diese Anpassung sorgfältig. -
Seite 22: E2T543
E2T543 Montage und Anschlüsse des Bedienfelds auf der Maschine E2T543 Die Steuerung auf der Maschine mit Wahlschalter der Geschwindigkeit (30°C) und Höchsttemperatur Sommer (20°C) ist für die Installation und Taste ON/ OFF, regulierbarem Raumthermostat (von 5 bis 40°C), auf der Maschine geeignet und verfügt über einen Ausgang mit 230 Wahlschalter Sommer/Winter und Funktion Mindesttemperatur Winter V - 1 A für die Kontrolle eines Elektroventils. -
Seite 23: Montage Der Lufttemperantursonde
Montage der Lufttemperantursonde Um die Temperatursonde zu positionieren (Bez. A): die Sonde in die untere Öffnung einführen (Bez. C); Di e Sonde durch di e Öffnung des Sei t entei l s durchführen (Bez. B) die Sonde am entsprechenden Haken befestigen (Bez. D). Verbindungen E2T543 Wassertemperatursonde (10 kΩ) Verkabelung Ausführung RS... -
Seite 24: B3V137
B3V137 Montage und Anschlüsse des Bedienfelds auf der Maschine B3V137 Das Steuerpaneel auf der Maschine mit Wahlschalter der Maschine geeignet und verfügt über einen Ausgang mit 230 Geschwindigkeit und Taste ON/ OFF und Kontakt über V für die Kontrolle eines Elektroventils. Raumthermostat TERM, ist für die Installation auf der Montage Das Steuerpaneel in seine Aufnahme im oberen Teil des... -
Seite 25: Verbindungen B3V137
Verbindungen B3V137 Anschluss Freischaltung durch Stromversorgungsanschluss 230V/50Hz Raumthermostat Verkabelung Ausführung RS Lüftermotor DC Inverter Ausgang für Servomotoren abnehmbares Paneel Elektroventil Wasser (Ausgangspannung 230V/ Ansaugung (Ausgangsspannung 230V/50Hz 1A) 50Hz 1A) Wassersonde Ausführung RS (10 kΩ) B3V137 N276663A Tabelle der Anzeigen Tabelle der Anzeigen Die Platine erlaubt eine Diagnose im Falle von Störungen, •... -
Seite 26: B4V642
B4V642 Montage und Anschlüsse der Steuerung des Ventilators für Ferneinstellung B4V642 Auf der Maschine erlaubt sie die Verwaltung des Motors, kombiniert werden. mit festen Geschwindigkeiten; kann mit der Steuerungen Verfügt über einen Ausgang mit 230 V für die Steuerung des mit Thermostat und allen handelsüblichen Steuerungen Elektroventils Sommer und Winter. -
Seite 27: Anschlussschema B4V642 Mit Thermostaten 3 Geschwindigkeiten
Anschlussschema B4V642 mit Thermostaten 3 Geschwindigkeiten Die elektrischen Anschlüsse an einen, für den Zweck geeigneten Thermostat gemäß des Schemas in der Abbildung ausführen Stromversorgung 230V-50Hz Verkabelung Ausführung RS Eingang Freischaltung Elektroventil Wassersonde RS (10 kΩ) Höchstgeschwindigkeit Ventilator Lüftermotor DC Inverter durchschnittliche Geschwindigkeit Ventilator Raumthermostat Geschwindigkeiten... -
Seite 28: Anzeigen Der Led-Lampe
Anzeigen der LED-Lampe Die LED (Bez. A) ist aus, wenn der Eingang CV nicht • 2 Mal Blinken + Pause für Alarm Motor (z.B. geschlossen ist (Bedingung von Stand-by). Verklemmung aufgrund von Fremdkörpern oder Defekt Sie leuchtet bei der Schließung des Kontakts CV auf und des Rotationssensors). -
Seite 29: Anschlussschema Vb4V642 + B3V151
B4V642 + B3V151 10.1 Anschlussschema VB4V642 + B3V151 Wandsteuerung mit Thermostat, sommer/Winter-Selektor und Geschwindigkeitswähler in Verbindung mit B4V642. Für 2-Rohr-Einheiten. Stromversorgung 230V-50 Hz Elektroventil Wasser (Ausgangspannung 230 V Eingang Freischaltung / 50 Hz 1A) Steuerung abnehmbares Paneel Ansaugung Höchstgeschwindigkeit Ventilator (1.400 rpm) (Ausgangsspannung 230V/50Hz 1A) Mittlere Geschwindigkeit Ventilator (1.100 rpm) Verkabelung Ausführung RS... -
Seite 30: Anschlussschema Vb4V642 + B3V151 Mit Saisonalem Wechsel
10.2 Anschlussschema VB4V642 + B3V151 mit saisonalem Wechsel Wandsteuerung mit Thermostat, sommer/Winter-Selektor und Geschwindigkeitswähler in Verbindung mit B4V642. Für 2-Rohr-Einheiten. Stromversorgung 230V-50 Hz Steuerung abnehmbares Paneel Ansaugung (Ausgangsspannung 230V/50Hz 1A) Eingang Freischaltung Verkabelung Ausführung RS Höchstgeschwindigkeit Ventilator (1.400 rpm) Mittlere Geschwindigkeit Ventilator (1.100 rpm) Wassersonde RS (10 kΩ) Lüftermotor DC Inverter Mindestgeschwindigkeit Ventilator (680 rpm) -
Seite 31: B4V642 + B3V152
B4V642 + B3V152 11.1 Anschlussschema VB4V642 + B3V152 Eingebaute Wandsteuerung mit Thermostat, sommer/Winter- Selektor und Geschwindigkeitswähler in Verbindung mit B4V642. Für 2-Rohr-Einheiten. Stromversorgung 230V-50Hz Elektroventil Wasser (Ausgangspannung 230 V/ Eingang Freischaltung 50Hz 1A) Steuerung abnehmbares Paneel Ansaugung Höchstgeschwindigkeit Ventilator (1.400 rpm) (Ausgangsspannung 230V/50Hz 1A) Mittlere Geschwindigkeit Ventilator (1.100 rpm) Verkabelung Ausführung RS... -
Seite 32: Anschlussschema Vb4V642 + B3V152 Mit Saisonalem Wechsel
11.2 Anschlussschema VB4V642 + B3V152 mit saisonalem Wechsel Eingebaute Wandsteuerung mit Thermostat, sommer/Winter- Selektor und Geschwindigkeitswähler in Verbindung mit B4V642. Für 2-Rohr-Einheiten. Stromversorgung 230V-50Hz Steuerung abnehmbares Paneel Ansaugung Eingang Freischaltung (Ausgangsspannung 230V/50Hz 1A) Verkabelung Ausführung RS Höchstgeschwindigkeit Ventilator (1.400 rpm) Mittlere Geschwindigkeit Ventilator (1.100 rpm) Wassersonde RS (10 kΩ) Mindestgeschwindigkeit Ventilator (680 rpm) -
Seite 33: B10642
B10642 12.1 Montage und Anschlüsse der Steuerung des Ventilators für Ferneinstellung B10642 Auf der Maschine montiert, erlaubt sie, den Motor mit Für die Steuerausgänge an der Platine B10642 muss dieser modulierender Geschwindigkeit zu verwalten; die Regulierung Impedanzwert, vor allem im Falle der Steuerung von mehr als des Motors kann über einen analogen Eingang 0-10 V DC einer Einheit in Parallelschaltung. -
Seite 34: Anschlussschema B10642 Mit Thermostaten/Signalen 0-10 V Dc
12.4 Anschlussschema B10642 mit Thermostaten/Signalen 0-10 V DC Die elektrischen Anschlüsse an einen, für den Zweck Abbildung ausführen geeigneten Thermostat gemäß des Schemas in der Stromversorgung 230V-50 Hz Ausgang für Servomotoren abnehmbares Paneel Ansaugung (Ausgangsspannung 230 V/50Hz 1A) Eingang Steuerung Gerät 0÷10 V Elektroventil Wasser (Ausgangspannung 230V/ Verkabelung Ausführung RS 50Hz 1A) -
Seite 35: Ausführungen Full Flat Und Rs
AUSFÜHRUNGEN FULL FLAT UND RS 13.1 Anschlüsse Ausführungen Full Flat dieser Ausführung sind Gerät Servomechanismen für Bewegung Gitters vorverkabelt. Durch den entsprechenden Stecker (Bez. A) ist es möglich, sie an den Ausgang Y2 der Paneele zu verbinden. 13.2 Anschlüsse Ausführungen RS Ausführungen entsprechenden Abschnitte Anschlüsse). -
Seite 36: Ausführungen Mit Anschlüssen Rechts
AUSFÜHRUNGEN MIT ANSCHLÜSSEN RECHTS 14.1 Anschluss Motor in den Ausführungen mit Hydraulikanschlüssen rechts BB0646 Im Falle, dass es erforderlich, ist, die Position der Außerdem müssen die beiden Abschlussstecker, die vom hydraulischen Anschlüsse des Registers von der linken Sicherheitsmikroschalter Gitter kommen, verlängert und auf der linken Seite auf die rechte Seite des Geräts zu verstellen, wird auch Seite an den Kontakt S1 auf der Platine verbunden werden (Bez.E). - Seite 40 INNOVA s.r. l . INNOVA s.r.l. Fraz . St rada, 16 - 38085 PIEVE DI BONO (TN) - ITALY Via I Maggio, 8 - 38089 Storo (TN) - ITALY tel. +39.0465.670104 fax +39.0465.674965 tel. +39.0465.670104 fax +39.0465.674965 info@innovaenergie.com info@innovaenergie.com www.innovaenergie.com N273541I - Rev.
