Betriebsanleitung

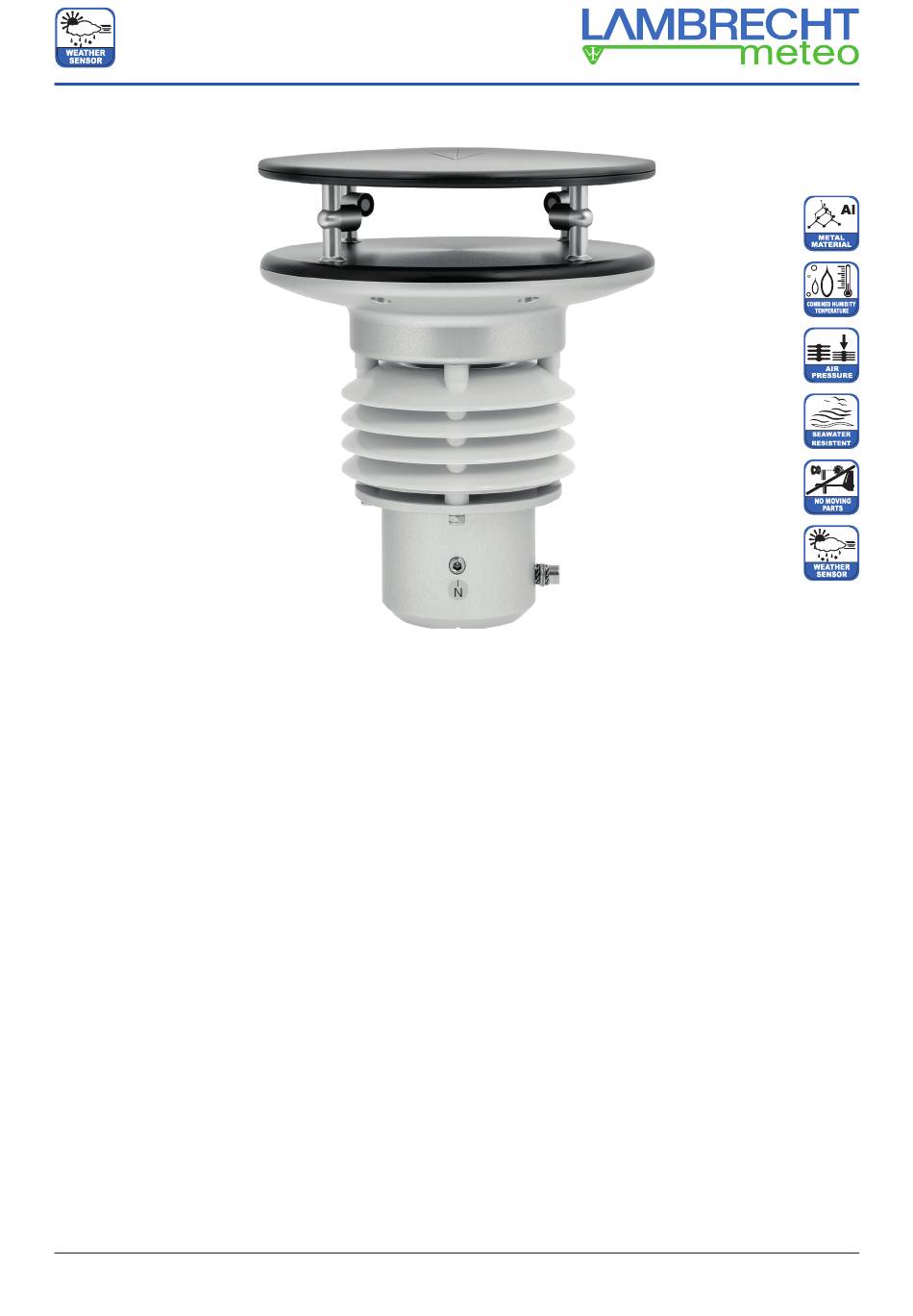

Wettersensor u[sonic]WS6 Modbus
Der ideale Wettersensor
■
Für industrielle Anwendungen sowie den Einsatz unter
extremen Umweltbedingungen
■
5+1 Parameter in Einem und zeitgleich
 Windrichtung
 Windgeschwindigkeit
 Lufttemperatur
 Luftfeuchte
 Luftdruck
 Taupunkttemperatur (berechneter Wert)
■
Mit unabhängigen, integrierten Sensoren für hohe Genau-
igkeiten jedes einzelnen Parameters
■
Ohne bewegliche Messelemente, d. h. kein Verschleiß,
geringe Wartungen und sehr servicefreundlich
Einsatzgebiete
•
Landeinsatz unter allen Klimabedingungen
•
Windenergieanlagen
•
Überwachung von Bahnstrecken
•
Verkehrsmeteorologie
•
Wetterdienste und Umweltämter
•
Chemie- und Industrieanlagen
•
Kraftwerke, Kläranlagen und Deponien
(16480) u[sonic]WS6 Modbus
Vorteile auf einen Blick
■
Äußerst robuster, kompakter Wettersensor mit hochwer-
tigem, schadstoffresistentem Gehäuse aus eloxiertem
Aluminium
■
Geeignet für den Einsatz unter extremen Umweltbedin-
gungen, z. B. Wüsten, Tropen, Hochgebirge
■
Variante mit integriertem Heizungssystem für ganzjährig
vereisungsfreien Betrieb
■
Lamellen-Schutzhütte für exakte Messungen des Tempe-
ratur-Feuchte-Sensor
■
Modbus-Datenprotokoll
■
Einfache Visualisierung der Messwerte über Meteo-LCD-
Anzeiger
■
Speicherung, Auswertung und Anzeige der Messwerte mittels
Auswertesoftware „MeteoWare CS"
■
Einfache, platzsparende Montage auf 50 mm-Standardrohr
Betriebsanleitung
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lambrecht meteo u[sonic]WS6 Modbus

Inhaltszusammenfassung für Lambrecht meteo u[sonic]WS6 Modbus

  • Seite 1 Betriebsanleitung Wettersensor u[sonic]WS6 Modbus Der ideale Wettersensor Vorteile auf einen Blick ■ Für industrielle Anwendungen sowie den Einsatz unter ■ Äußerst robuster, kompakter Wettersensor mit hochwer- extremen Umweltbedingungen tigem, schadstoffresistentem Gehäuse aus eloxiertem Aluminium ■ 5+1 Parameter in Einem und zeitgleich ■...

  • Seite 2: Inhaltsverzeichnis

    Konfigurationsregister (Holding Register) Autokonfiguration Technische Daten Entsorgung Die LAMBRECHT meteo GmbH ist bei der Stiftung Elektro-Altgeräte Register ear erfasst und registriert unter: WEEE-Reg.-Nr. DE 45445814 In der Kategorie Überwachungs- und Kontrollinstrumente, Geräteart: „Überwachungs- und Kontrollinstrumente für ausschließ- lich gewerbliche Nutzung“.

  • Seite 3: Einleitung

    Eingriffen in das System. Än- derungen bzw. Eingriffe in die Systemkomponenten dürfen Für Windmessungen nach den meteorologischen Stan- nur mit ausdrücklicher Genehmigung der LAMBRECHT dards (zum Beispiel VDI 3786. Blatt 2) sind Messhöhe und meteo GmbH durch Fachpersonal erfolgen.

  • Seite 4: Werkzeug Und Installationsmaterial

    Betriebsanleitung Wettersensor u[sonic]WS6 Modbus Montage des Sensors Der Installationsort des Sensors ist so zu wählen, dass er sich nicht im Betriebsfeld von Radaranlagen Der Sensor wird auf einem Maststück (Rohr) mit einem Au- (Radarscanner oder Radartransmitter), Generatoren ßendurchmesser von 50 mm und einem Innendurchmesser oder Antennen befindet.

  • Seite 5: Stromversorgungs- Und Signalkabel

    Empfohlen wird eine regelmäßige Sicht- ist, beginnt dieser nach ca. 2 Sekunden mit dem zyklischen kontrolle und Funktionsprüfung. Versenden der Datenprotokolle. Ergeben sich bei den Prüfungen Probleme, die Sie nicht lösen können, wenden Sie sich bitte an den LAMBRECHT meteo-Service unter: 2.7.3 Sicherheitsbestimmungen Tel.:...

  • Seite 6: Maßzeichnungen Und Anschlussbilder U[Sonic]Ws6 Modbus

    Betriebsanleitung Wetter-Sensor u[sonic]WS7 Modbus Betriebsanleitung Wettersensor u[sonic]WS6 Modbus Maßzeichnungen und Anschlussbilder u[sonic]WS7 Maßzeichnungen und Anschlussbilder u[sonic]WS6 Modbus  Ø  Ansicht Steckerseite view male side Sensorseitiger Stecker (male) M12 4-polig (tw. 5-polig), geschirmt. Sensorseitiger Stecker (male) M12 4-polig (tw. 5-polig), geschirmt. Stecker Pinbelegung Male side pin assignment Pinbelegung RS...

  • Seite 7: Modbus-Protokoll U[Sonic]Ws6 Modbus

    Wettersensor u[sonic]WS6 Modbus Modbus-Protokoll u[sonic]WS6 Modbus Allgemein Die Lambrecht meteo Modbus-Sensoren folgen der Spezifikation der Modbus Organisation: „MODBUS APPLICATION PRO- TOCOL SPECIFICATION V1.1b3“ (siehe www.modbus.org). Data Encoding MODBUS nutzt das „Big-Endian“ Format für Adressen und Daten. Das heißt, wenn ein Wert mit einem Zahlenformat übertragen wird, welches größer ist als ein einzelnes Byte, dass das „most significant byte“...

  • Seite 8: Verfügbare Modbus-Kommandos

    • „Read Input Register” Befehl: 0x04 Messwert-Register (jeder Messwert ist einzeln anzufordern) • „Write Multiple Register” Befehl: 0x10 (Schreiben in Konfigurationsregister) Momentanwerte / Echtzeitwerte (Input-Register) Die folgenden Messwerte werden von den LAMBRECHT meteo-Sensoren bereitgestellt. Register Parametername Einheit Divisor Anzahl der Register...

  • Seite 9: Beschreibende Sensor-Parameter-Register (Holding Register)

    Betriebsanleitung Wettersensor u[sonic]WS6 Modbus Die Daten sind für den Zeitraum zwischen der aktuellen Abfrage und der vorherigen Abfrage gültig. Der maximale Bereich eines Zeitraums beträgt 1 Stunde. Das Abrufen des Durchschnittswerts einer Minimum-, Maximum- und Durchschnittsgruppe löscht die entsprechenden Register. Rufen Sie die Werte einer Gruppe in der Reihenfolge Minimum, Maximum, Durchschnitt ab. Verwenden Sie den Befehl: 0x03 Beispiel: Abrufen der Windgeschwindigkeit (min.

  • Seite 10: Konfigurationsregister (Holding Register)

    OK:097E Autokonfiguration Alle Lambrecht Modbus-Sensoren bieten dem erfahrenen Anwender die Möglichkeit, in seinem Modbus-Master eine Autokonfi- guration auf der Basis zusätzlicher, im Sensor gespeicherter Informationen zu implementieren. Die notwendigen Informationen sind im Dokument „Allgemeine Anleitung für LAMBRECHT meteo Modbus-Sensoren“ zu finden.

  • Seite 11: Technische Daten

    Sonneneinstrahlung Taupunkttemperatur Messprinzip: passiv • berechnet aus Lufttemperatur und -feuchte Messbereich: -40...+70 °C Auflösung: 0,1 °C Technische Änderungen vorbehalten. 16480_WS6_b-de.indd 25.21 LAMBRECHT meteo GmbH +49-(0)551-4958-0 Friedländer Weg 65-67 +49-(0)551-4958-312 37085 Göttingen E-Mail info@lambrecht.net Germany Internet www.lambrecht.net (16480) u[sonic]WS6 Modbus Betriebsanleitung...
