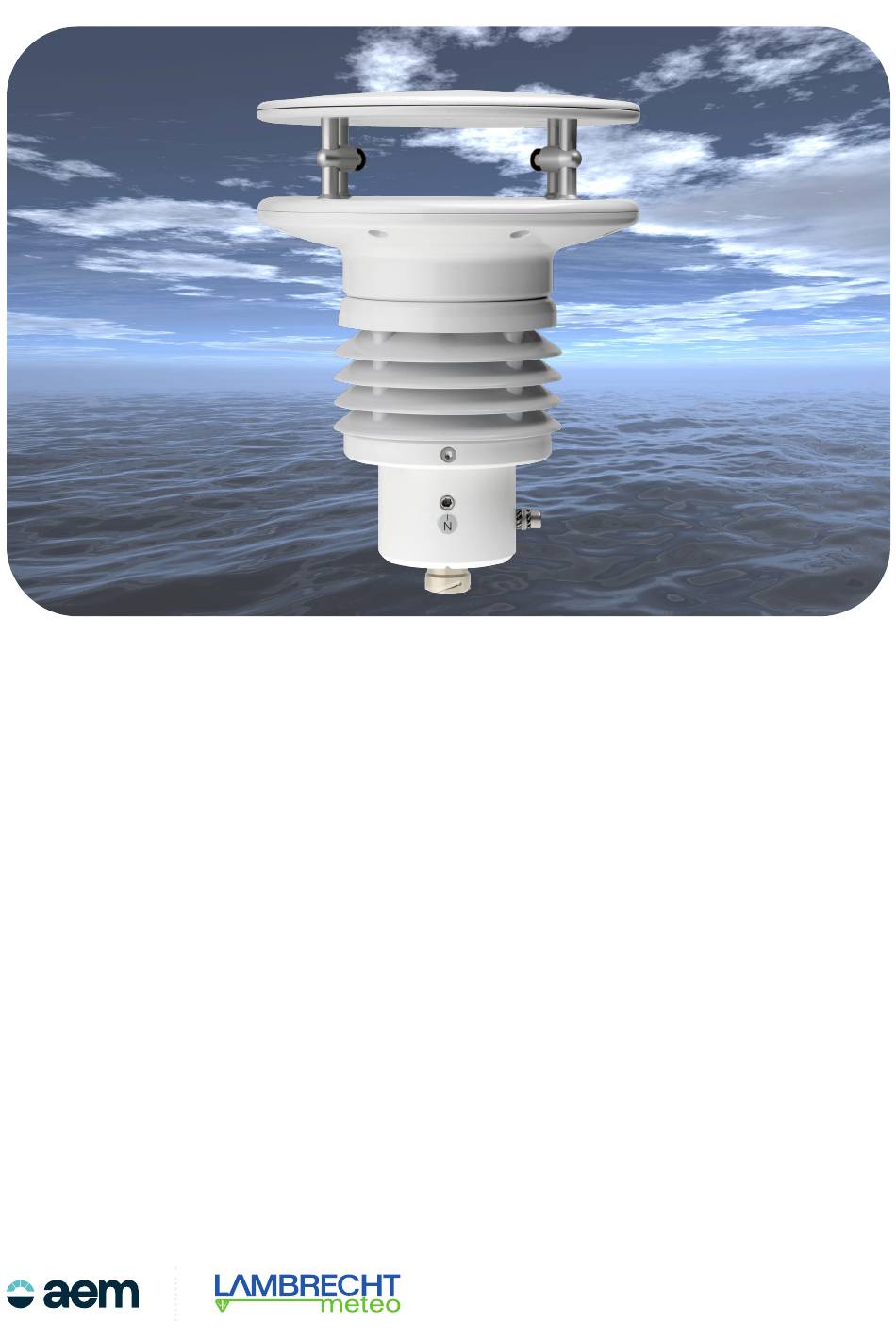

BETRIEBSANLEITUNG
u[sonic]WS6-NAV
Wettersensor

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lambrecht meteo aem usonicWS6-NAV

Inhaltszusammenfassung für Lambrecht meteo aem usonicWS6-NAV

  • Seite 1 BETRIEBSANLEITUNG u[sonic]WS6-NAV Wettersensor...

  • Seite 2: Inhaltsverzeichnis

    LAMBRECHT meteo | u[sonic]WS6-NAV Inhalt Einleitung Gewährleistungshinweise Inbetriebnahme Aufstellungsbedingungen 2.1.1 Allgemein Werkzeug und Installationsmaterial Auspacken des Sensors Eingangskontrolle Energieversorgung Installationsarbeiten (Kurzbeschreibung) Montage des Sensors 2.7.1 Sensor einnorden 2.7.2 Stromversorgungs- und Signalkabel 2.7.3 Sicherheitsbestimmungen Wartung Regelmäßige Wartung und Kalibrierungen Sichtkontrollen und Reinigungsarbeiten Transporte Maßzeichnung und Anschlussbild...

  • Seite 3: Einleitung

    LAMBRECHT meteo | u[sonic]WS6-NAV Einleitung DER IDEALE MARITIME WETTERSENSOR LAMBRECHT meteo, eine AEM-Brand, ist ein weltweit führender Anbieter von meteorologischen Sensoren und Datenloggern für Schiffe. LAMBRECHT-Produkte sind an Bord von Binnenschiffen, Kreuzfahrtschiffen, Containerschiffen, Tankern und Luxusjachten - überall dort, wo hochwertige, zuverlässige Sensoren und Systemlösungen gefordert sind. Der All-in-One Wettersensor u[sonic]WS6-NAV vereint sechs Messparameter in einem kompakten Gehäuse mit nur einem Kabelanschluss.

  • Seite 4: Inbetriebnahme

    LAMBRECHT meteo | u[sonic]WS6-NAV Statisches Messprinzip für die Windmessung bedeutet: • Die Messwerterfassung erfolgt ohne bewegliche Messelemente, d. h. kein Verschleiß, geringste Wartungen und keine dadurch erforderlichen Nachkalibrierungen. • Die Windparameter werden auch im Winter zuverlässig und genau gemessen, da die statischen Messelemente mit Hilfe einer elektronisch geregelten Heizungsvorrichtung in allen Klimazonen sehr effektiv eis- und schneefrei gehalten werden.

  • Seite 5: Werkzeug Und Installationsmaterial

    LAMBRECHT meteo | u[sonic]WS6-NAV Bei Aufstellung des Sensors auf einem Dach, soll der Aufstellungsort in der Dachmitte liegen, damit Vorzugsrichtungen vermieden werden. Wird sowohl Windrichtung als auch Windgeschwindigkeit gemessen, sind nach Möglichkeit die Sensoren am gleichen Messpunkt zu montieren, wobei jegliche gegenseitige Beeinflussung der Sensoren zu vermeiden ist. Diese Forderung lässt sich vorteilhaft mit dem Wettersensor u[sonic]WS6-NAV erzielen.

  • Seite 6: Installationsarbeiten (Kurzbeschreibung)

    LAMBRECHT meteo | u[sonic]WS6-NAV Installationsarbeiten (Kurzbeschreibung) Die Installation des Sensors erfolgt in drei Schritten: Anbringen des Kabelsteckers am Sensor und ggf. das Kabel durch den Mast ziehen. Aufsetzen des Sensors auf den Mast und - bevor die Befestigungsschrauben angezogen werden - nach Norden ausrichten.

  • Seite 7: Stromversorgungs- Und Signalkabel

    LAMBRECHT meteo | u[sonic]WS6-NAV 2.7.2 Stromversorgungs- und Signalkabel Zum elektrischen Anschluss des Sensors wird ein 12-poliger Bajonett-Kabelstecker benötigt. Die Abschirmung des Kabels ist an beiden Enden auf den Schutzleiter (PE) zu klemmen. Um die Gefahr der induktiven Einstrahlung zu vermindern, ist eine korrekte Erdung des Sensors notwendig. Der externe Anschluss erfolgt mit Hilfe eines zentralen Steckverbinders, der im Gerätesockel untergebracht ist.

  • Seite 8: Sichtkontrollen Und Reinigungsarbeiten

    Gehäuse sowie die Schutzhütte äußerlich in gewissen Zeitabständen zu reinigen. Die Intervalle sind abhängig von den Umgebungsbedingungen und dem Verschmutzungsgrad. Empfohlen wird eine regelmäßige Sichtkontrolle und Funktionsprüfung. Ergeben sich bei den Prüfungen Probleme, die Sie nicht lösen können, wenden Sie sich bitte an den LAMBRECHT meteo-Service unter: Tel.: +49 551 4958-0 E-Mail: support@lambrecht.net...

  • Seite 9: Maßzeichnung Und Anschlussbild

    LAMBRECHT meteo | u[sonic]WS6-NAV Maßzeichnung und Anschlussbild 72,5 Pinbelegung Blau VCC + Schwarz VCC - Gelb Data + Maße ohne Toleranzangabe nach Oberfläche Material Maßstab Braun Data – DIN ISO 2768-m 5 - 12 Nicht angeschlossen Datum Name Benennung Revision 16.11.2022 curdt...

  • Seite 10: Datenprotokolle

    LAMBRECHT meteo | u[sonic]WS6-NAV Datenprotokolle WINDRICHTUNG UND WINDGESCHWINDIGKEIT WICHTIG! BITTE BEACHTEN: Beispiel einer Datensequenz mit kommagetrennten FELDL ÄNGE Feldern: $WIMWV,357.0,R,5.2,M,A*CS<CR><LF> Bei der Entwicklung eines NMEA Decoders sollte nicht Feldtrenner: , (Komma) von festen Feldlängen ausgegangen werden. Die NMEA Header: $WIMWV Definition geht von einer variablen Feldlänge aus. Das...

  • Seite 11: Modbus-Protokoll

    LAMBRECHT meteo | u[sonic]WS6-NAV Modbus-Protokoll Allgemein Die LAMBRECHT meteo Modbus-Sensoren folgen der Spezifikation der Modbus Organisation: „MODBUS APPLICATION PROTOCOL SPECIFICATION V1.1b3“ (siehe www.modbus.org). Data Encoding Modbus nutzt das „Big-Endian“ Format für Adressen und Daten. Das heißt, wenn ein Wert mit einem Zahlenformat übertragen wird, welches größer ist als ein einzelnes Byte, dass das „most significant byte“ als erstes gesendet wird. Beispiel Big-Endian: Registerwert 16 - bits 0x1234 wird übertragen in der Reihenfolge: 0x12 0x34.

  • Seite 12: Verfügbare Modbus-Kommandos

    Die LAMBRECHT meteo Modbus-Sensoren unterstützen folgende Befehle: • „Read Holding Register” Befehl: 0x03 (deskriptive Sensordaten-Register) • „Read Input Register” Befehl: 0x04 Messwert-Register (jeder Messwert ist einzeln anzufordern) • „Write Multiple Register” Befehl: 0x10 (Schreiben in Konfigurationsregister) Momentanwerte / Echtzeitwerte (Input-Register) Die folgenden Messwerte werden von den LAMBRECHT meteo-Sensoren bereitgestellt. Register Parametername Einheit Divisor Anzahl der Register Zugriffstyp 30001...

  • Seite 13: Periodenwerte; Mittelwert, Maximum Und Minimum (Input-Register)

    LAMBRECHT meteo | u[sonic]WS6-NAV Periodenwerte; Mittelwert, Maximum und Minimum (Input-Register) Register Parametername Einheit Divisor Anzahl der Zugriffstyp Register 30002 Windgeschwindigkeit Durchschnitt Read only 30003 Windgeschwindigkeit Maximum Read only 30004 Windgeschwindigkeit Minimum Read only 30202 Windrichtung Durchschnitt ° Read only 30203 Windrichtung Maximum °...

  • Seite 14: Beschreibende Sensor-Parameter-Register (Holding Register)

    LAMBRECHT meteo | u[sonic]WS6-NAV Beschreibende Sensor-Parameter-Register (Holding Register) Register Parametername Anzahl der Register Hinweis Zugriffstyp 40050 Geräte-Identifikationsnummer 8 (2 Zeichen in jedem Die zurückgegebenen Read only Register) Daten haben die Form (15 Zeichen) eines 16-Byte-Strings mit Null-Terminierung. 40100 Seriennummer 6 (2 Zeichen in jedem Die zurückgegebenen Read only...

  • Seite 15: Autokonfiguration

    Master Write Multiple Register (16) Address=40001, Quantity=1 OK:097E 7.9 Autokonfiguration Alle LAMBRECHT meteo Modbus-Sensoren bieten dem erfahrenen Anwender die Möglichkeit, in seinem Modbus- Master eine Autokonfiguration auf der Basis zusätzlicher, im Sensor gespeicherter Informationen zu implementieren. Die notwendigen Informationen sind im Dokument „Allgemeine Anleitung für LAMBRECHT meteo Modbus- Sensoren“ zu finden. Illustrierte Teileübersicht Sinterkappe sinter cap Id-No.: 37.08095.100001...

  • Seite 16: Demontage Und Montage Des Unteren Sensorteils

    LAMBRECHT meteo | u[sonic]WS6-NAV Demontage und Montage des unteren Sensorteils Um Zugang zu den Sensorelementen für Temperatur, relative Feuchte und Luftdruck zu erhalten, muss die Wetterschutzhütte mit den Lamellen abgebaut werden. WERKZEUGE UND HILFSMITTEL • Inbusschlüssel 1,5 • Inbusschlüssel 4,0 • Inbusschlüssel 5,0 • Torx-Schlüssel mit TX20-Antrieb • LOCTITE Montagekleber Nr. 274 DEMONTAGE DER SENSORSCHUTZHÜTTE •...
  • Seite 17 LAMBRECHT meteo | u[sonic]WS6-NAV • Sensorschutzhütte vorsichtig nach unten schieben und abnehmen. DEMONTAGE DER SINTERK APPE • Im Anschluss daran kann die Sinterkappe des Wettermoduls gereinigt werden. Schrauben Sie dazu die Sinterkappe vorsichtig vom Wettermodul ab. Die Sinterkappe kann in einem Ultraschallbad oder mit Wasser und einem leichten Reinigungsmittel gereinigt werden.

  • Seite 18: Entsorgung

    • Erdungsanschlussschrauben wieder anschrauben. Entsorgung Die LAMBRECHT meteo GmbH ist bei der Stiftung Elektro-Altgeräte Register ear erfasst und registriert unter: WEEE-Reg.-Nr. DE 45445814 In der Kategorie Überwachungs- und Kontrollinstrumente, Geräteart: „Überwachungs- und Kontrollinstrumente für ausschließlich gewerbliche Nutzung“. Innerhalb der EU Das Gerät ist gemäß...

  • Seite 19: Technische Daten

    LAMBRECHT meteo | u[sonic]WS6-NAV Technische Daten Wettersensor u[sonic]WS6-NAV · ID 00.16480.100200 (lackiert RAL 9003) Einsatzbereich -40...+70 °C (-50...+70 °C beheizt); 0...100 % r. F. Parameter Windrichtung Messprinzip Ultraschall-Laufzeitmessung Messbereich 0...359,9° Genauigkeit < 2° (> 1 m/s) RMSE Auflösung 0,1° Windgeschwindigkeit...
  • Seite 20 Anzeigegerät METEO-LCD-NAV/W: mit wasserdichtem Frontplattendesign in Anlehnung an IP 66 Temperatureinfluss der Hütte: Genauigkeit +1,5 °C bei v < 2 m/s und intensiver Sonneneinstrahlung Temperatureinfluss der Hütte: ± < 0,1 % r. F. bei +10…+40 °C Hüttenfehler: < 4 % r. F. in Abhängigkeit von v > 2 m/s und Sonneneinstrahlung Copyright © 2022 LAMBRECHT meteo GmbH. All rights reserved. u[sonic]WS6-NAV_b-de.indd 51.22 Information in this document subject to change without notice. Photo copyright: © Maljuk - Adobe stock...
