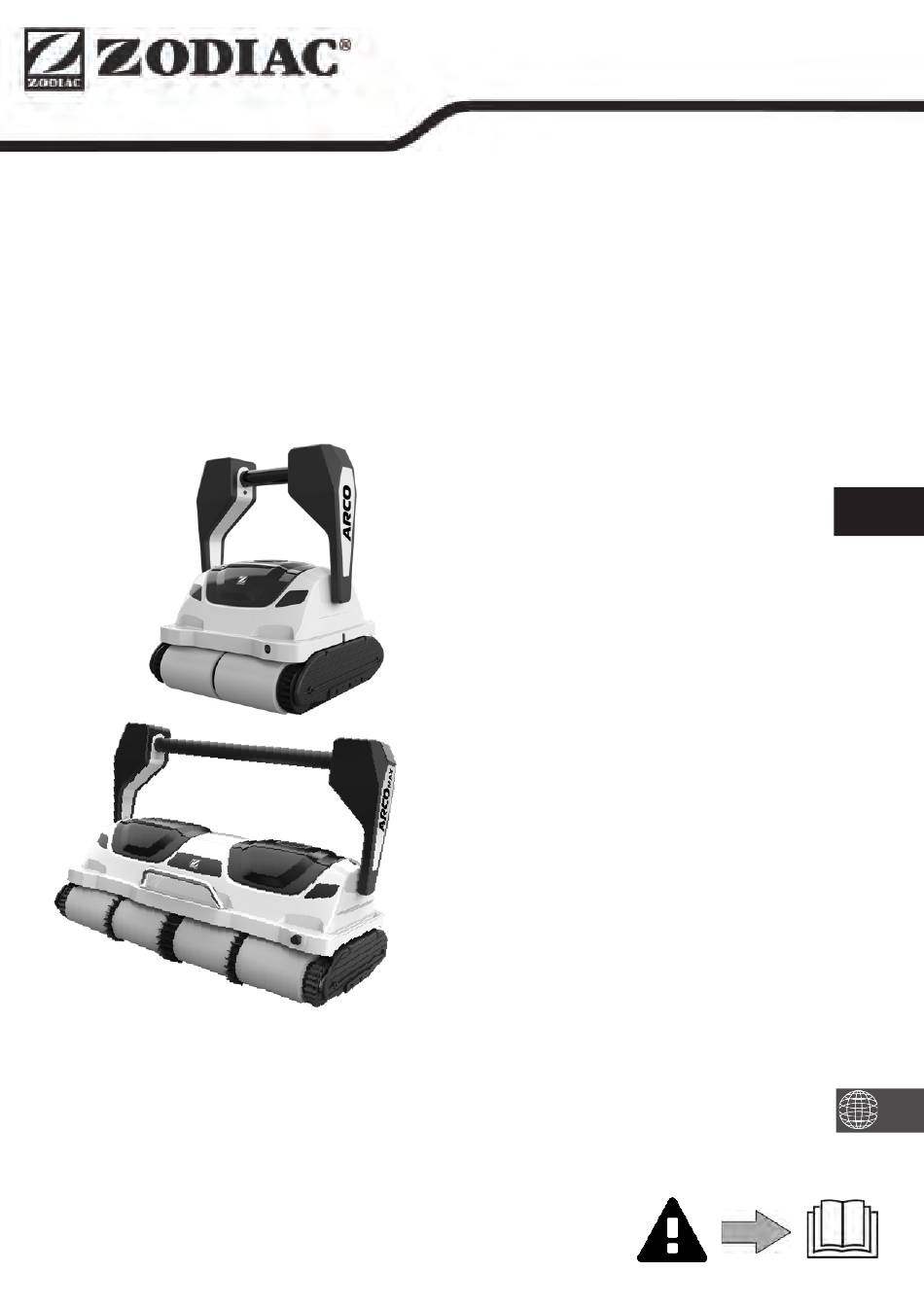

- Seite 1 ARCO ARCOMAX Installations- und Bedienungsanleitung - Deutsch Elektrischer Beckenreiniger Originalanweisungen in ihrer deutschen Übersetzung More documents on: www.zodiac.com UDXYARCONE02...
-
Seite 2: Allgemeine Warnhinweise
Begleiter des Geräts, insbesondere beim Weiterverkauf. • Es ist nicht gestattet, dieses Dokument ohne Genehmigung von Zodiac® auf irgendeine Weise zu verbreiten oder zu verändern. • Zodiac® entwickelt seine Produkte ständig weiter, um ihre Qualität zu verbessern. - Seite 3 • Einzelheiten zu der für den Betrieb des Geräts zulässigen Wasserqualität befinden sich in den Garantiebedingungen. • Wenn eine der im Gerät verbauten Sicherheitsvorrichtungen deaktiviert, entfernt oder überbrückt wird, erlischt automatisch die Garantie, ebenso wie bei der Verwendung von Ersatzteilen von nicht genehmigten Drittherstellern. Sprühen Sie kein Insektizid oder andere Chemikalien (entflammbar oder nicht entflammbar) auf das Gerät, da so das Gehäuse beschädigt und ein Brand verursacht werden könnte.
- Seite 4 • Führen Sie keine Pflege- oder Wartungsarbeiten am Gerät mit nassen Händen durch oder wenn das Gerät nass ist. • Bevor Sie das Gerät an eine Stromquelle anschließen, sicherstellen, dass die Anschlussklemmen oder die Steckdose, an die das Gerät angeschlossen wird, in einem guten Betriebszustand und nicht beschädigt oder verrostet ist.
-
Seite 5: Inhaltsverzeichnis
INHALT ❶ TECHNISCHE EIGENSCHAFTEN 1.1 I Beschreibung 1.2 I Technische Eigenschaften 1.3 I Funktionsprinzip 1.4 I Vorbereitung des Pools ❷ INSTALLATION 2.1 I Montage des Poolroboters 2.2 I Auspacken des Roboters 2.3 I Ablassen und Eintauchen des Roboters 2.4 I Anschluss der Stromversorgung ❸... -
Seite 6: ❶ Technische Eigenschaften
❶ Technische Eigenschaften 1.1 I Beschreibung ARCO ARCOMAX Poolroboter + Schwimmkabel Wagen Steuergerät und Stromversorgung Funkfernsteuerung : im Lieferumfang 1.2 I Technische Eigenschaften 1.2.1 Technische Eigenschaften ARCO ARCOMAX Versorgungsspannung des Steuergeräts 220 - 240 VAC*, 50/60Hz Versorgungsspannung des Poolroboters < 30 VDC Gehäuse des Steuergeräts... -
Seite 7: I Funktionsprinzip
1.3 I Funktionsprinzip Der Poolroboter arbeitet selbstständig und unabhängig vom Filtersystem. Er braucht nur ans Stromnetz angeschlossen werden. Er eignet sich für die Reinigung von Pools bis zu 350 m² und arbeitet entweder automatisch und wählt selbstständig das am besten geeignete Programm oder wird über die Funkfernbedienung gesteuert. Der Roboter besteht aus vier Haupt-Baugruppen : •... -
Seite 8: ❷ Installation
❷ Installation 2.1 I Montage des Poolroboters • Der Roboter darf nicht über den Boden gerollt werden, um ihn ans Becken zu bringen. Er ist ausschließlich auf seinem Transportwagen zu transportieren. ARCOMAX ARCO... -
