6.2 Anschlüsse der Maschinenelektronik

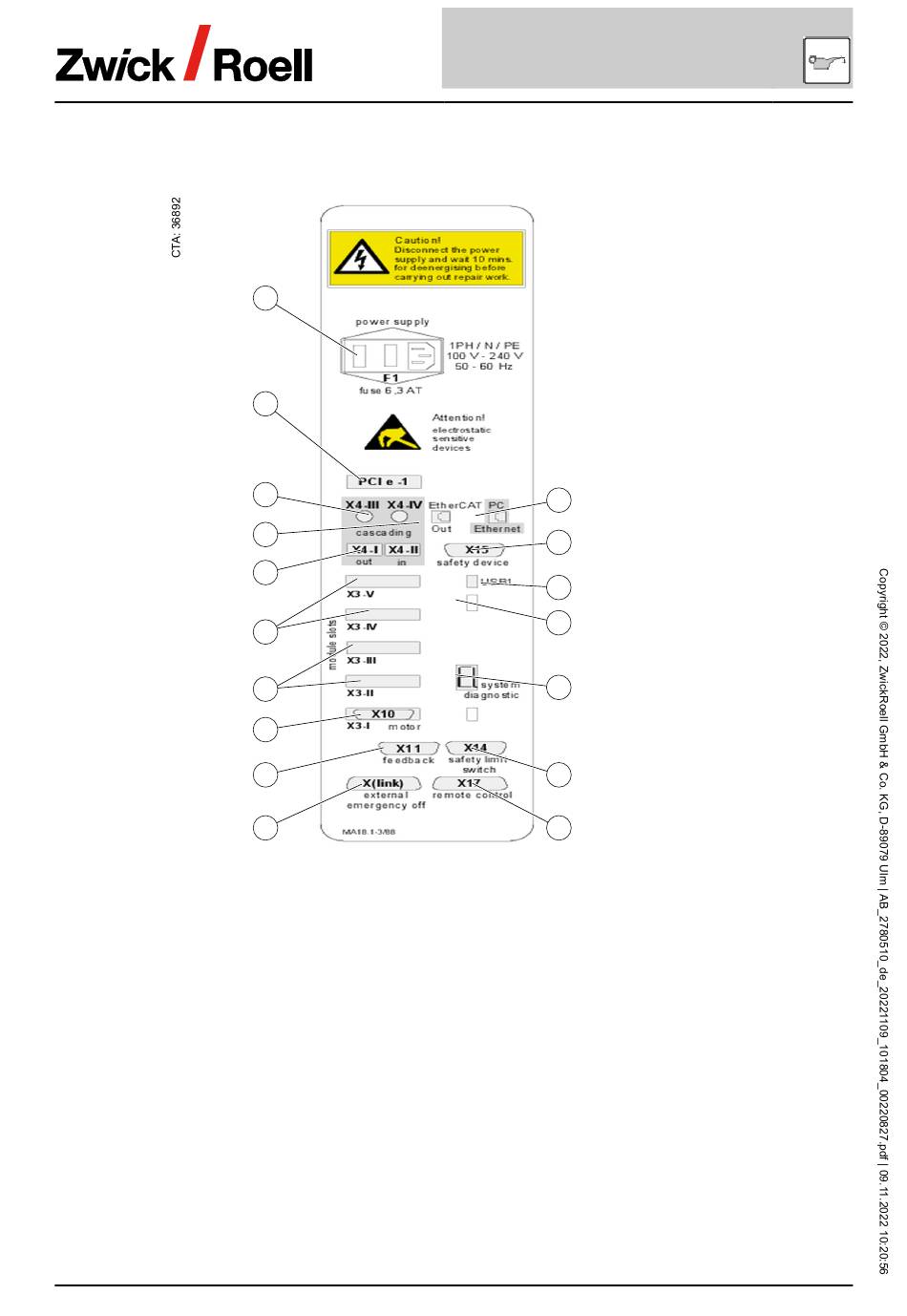

Bild 4: Anschlüsse Maschinenelektronik an Gehäuse-Rückseite
1
2
3
4
5
6
7
8
288
17
16
15
14
13
12
11
10
9
8
Ethernet PC: Ethernet-Schnittstelle
zum PC
X15 safety device: Anschluss für eine
Schutzvorrichtung
USB1: serielle Schnittstelle
Fan: optionale Schnittstelle für einen
externen Lüfter
system diagnostics: Anzeige der
Betriebszustände der Maschinenelekt-
ronik
X14 safety limit switch: Verbindung mit
dem Sicherheitsendschalter im Last-
rahmen
X17 remote control: Verbindung zur
optionalen Fernbedienung
X(link) external emergency off: Not-
Halt-Verkettung
Originalbetriebsanleitung
Service- und Wartungshandbuch
Maschinenelektronik
1
2
3
4
5
6
7
9
feedback: Anschluss des Drehgebers
10 X3-I module slot, motor: Anschluss der
Motorleitung
11 X3-II/III module slots: 2 standardmä-
ßige Steckplätze für Messwertaufneh-
mer-Platinen
12 X3-IV/V module slots: die Steckplätze
sind standardmäßig nicht belegt, sind
aufrüstbar
13 cascading X4-I out/X4-II in: die Steck-
plätze sind standardmäßig nicht belegt,
sind aufrüstbar
14 EtherCAT: Schnittstelle zu Längenän-
derungsaufnehmer
15 cascading X4-III out/X4-IV in: die
Steckplätze sind standardmäßig nicht
belegt, sind aufrüstbar
