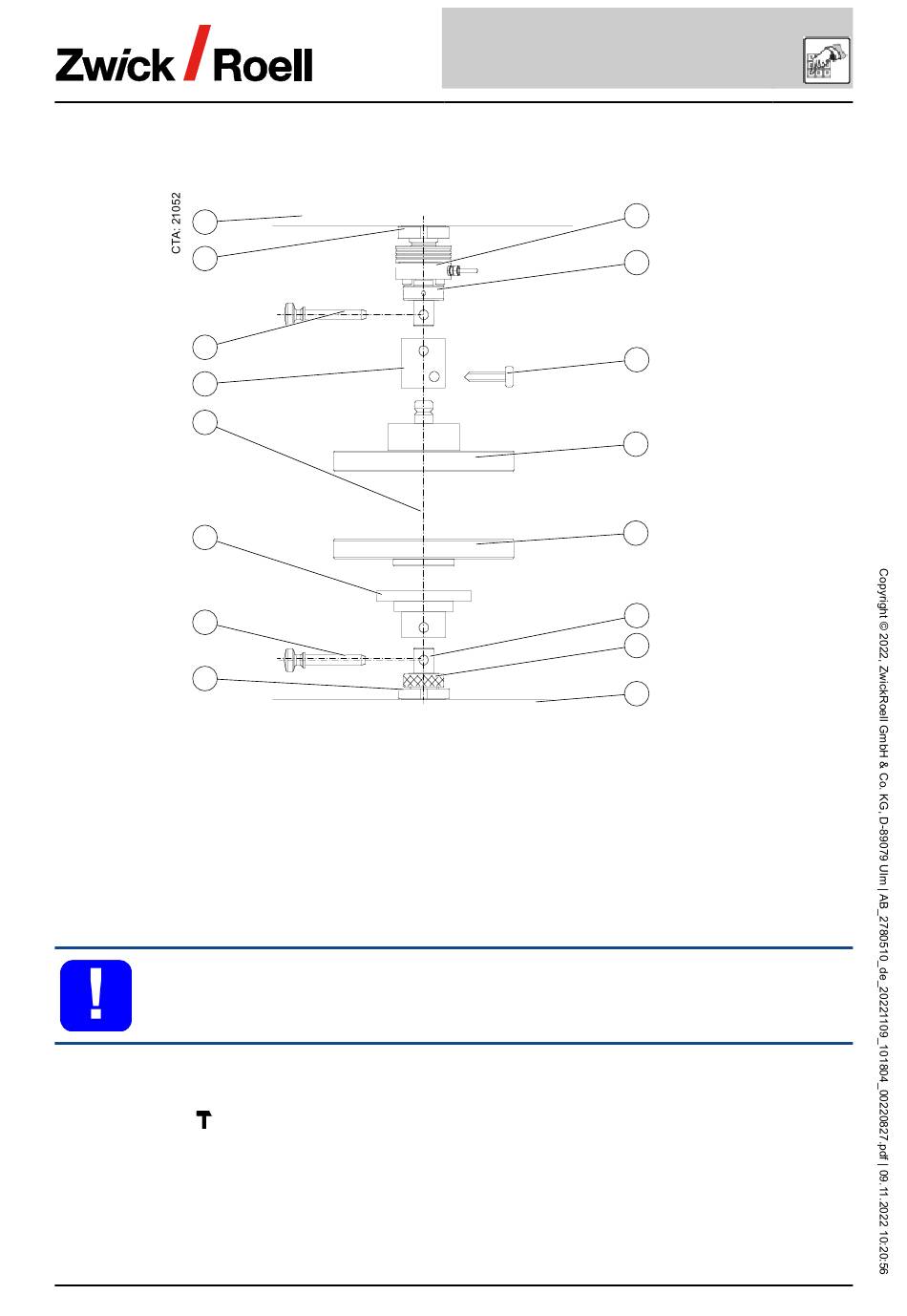

Einbau der Prüfwerkzeuge
16
15
14
13
12
11
10
9
1
2
3
4
5
6
7
8
HINWEIS
Bauen Sie die Prüfwerkzeuge prüfachsenmittig ein.
Prüfwerkzeuge für Druckprüfungen einbauen
1.
2.
246
Kraftaufnehmer
Vorspannmutter
Schraube zum Sichern des Drucktel-
lers
Druckteller
Drucktisch
Anschlussbolzen
Vorspannmutter
Untere Traverse
Hakenschlüssel mit Zapfen
Stecken Sie das untere Anschlussstück auf den Anschlussbolzen der unteren
Traverse.
Sichern Sie das Anschlussstück mit dem Steckstift.
Originalbetriebsanleitung
Bedienerhandbuch
Umrüsten
9
Nutmutter
10 Steckstift
11 Anschlussstück
12 Prüfachse
13 Anschlussstück
14 Steckstift
15 Nutmutter
16 Obere Traverse
1
2
3
4
5
6
7
8
