5.3.3 Einbau in eine Traverse mit Gewinde

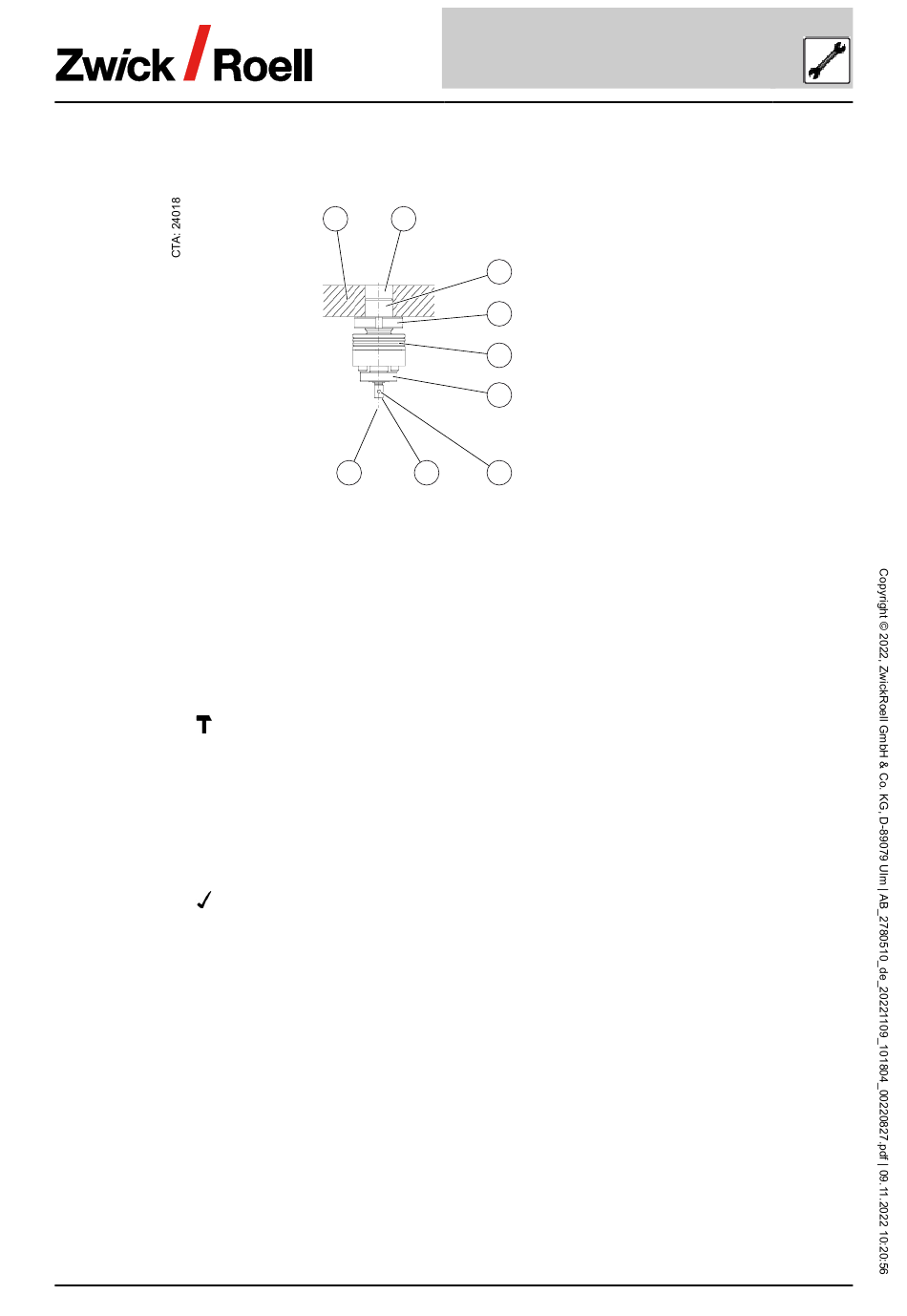

Bild 7: Kraftaufnehmer, Einbau über Anschlussgewinde
1
2
3
4
5
Kraftaufnehmer in eine Traverse mit Gewinde einbauen
1.
2.
3.
4.
148
1 2
9
Traverse
Gewinde
Anschlussgewinde
Nutmutter
Kraftaufnehmer
Hakenschlüssel
Schrauben Sie das Anschlussgewinde in das Gewinde der Traverse ein.
Richten Sie den Kraftaufnehmer so aus, dass Sie die Bohrung des
Anschlussbolzens von vorne sehen.
Legen Sie die Nutmutter an der Traverse an.
Ziehen Sie die Nutmutter mit dem Hakenschlüssel fest.
Der Kraftaufnehmer ist eingebaut.
Originalbetriebsanleitung
Aufstellungshandbuch
Aufbau
3
4
5
6
8 7
6 Vorspannmutter
7 Bohrung
8 Anschlussbolzen
9 Prüfachse
