- Seite 1 PORTABLE POWER SUPPLY AccuBox Bedienungsanleitung Operating Instructions...
-
Seite 2: Inhaltsverzeichnis
INHALT Deutsch Einführung ����������������������������������������������������������������������������������������������������������� 1 Lieferumfang ������������������������������������������������������������������������������������������������������� 2 Geräteübersicht �������������������������������������������������������������������������������������������������� 3 Die ECTIVE AccuBox im Überblick ��������������������������������������������������������������������� 4 Sicherheitshinweise �������������������������������������������������������������������������������������������� 6 Installation ����������������������������������������������������������������������������������������������������������� 8 Laden der AccuBox ������������������������������������������������������������������������������������������� 10 Betriebshinweise ����������������������������������������������������������������������������������������������� 14 Bedienung des Batteriemonitors ��������������������������������������������������������������������� 18 Bedienung Per App ������������������������������������������������������������������������������������������� 21 Wartung und Lagerung �������������������������������������������������������������������������������������... -
Seite 3: Einführung
EINFÜHRUNG Hi, nice to meet you! Ready to get ECTIVE? Vielen Dank, dass Sie sich für die ECTIVE AccuBox entschieden haben! Die AccuBox ist die perfekte Lösung zur flexiblen mobilen Stromversorgung� Ob Smartphone, Kühlbox oder Beleuchtung: Mit der tragbaren ECTIVE AccuBox versorgen Sie diverse Gerätetypen während Ihrer Outdoor-Aktivi-... -
Seite 4: Lieferumfang
LIEFERUMFANG Die ECTIVE AccuBox wird mit umfangreichem Zubehör geliefert, das es Ihnen ermöglicht, das Gerät direkt an diverse Stromquellen und Verbraucher anzu- schließen� Bitte überprüfen Sie vor der Installation und Inbetriebnahme, dass das Zubehör vollständig vorliegt� 20-A-Ladegerät (AccuBox 120 S) bzw�... -

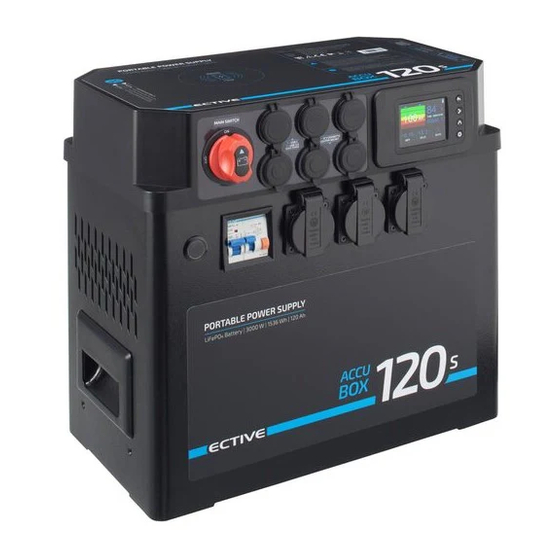

Seite 5: Geräteübersicht
3× USB 3�0 & USB C 2× Anderson Ein-/ 3× Bordspannungssteckdose Ausgang (50 A) Batteriemonitor Eingang Ladung per Licht- maschine (Anderson, blau, AC-Schalter max� 40 A) FI-Sicherung (Typ A) für 25-V-Solar-Eingang Wechselstrom (RCD) (Anderson, gelb) 3× 230-V AC-Steckdosen D+ Anschluss Wireless-Charging Bereich AccuBox | Geräteübersicht... -
Seite 6: Die Ective Accubox Im Überblick
Solarmodul, Netzsteckdose und Lichtmaschine des Fahrzeugs AC-230-Volt-Ausgänge: Elektrische Geräte wie Laptops oder Küchengeräte ■ USB-Ports & Wireless Charging: Smartphones, Tablets, Kameras ■ Bordspannungssteckdose: Kühltruhen, 12-Volt-Geräte ■ DC-12-Volt-Ausgänge: DC-Kühlschränke, Lampen ■ Starthilfe für Autos: Bis 3,0 Liter Dieselfahrzeuge ■ AccuBox | Die ECTIVE AccuBox im Überblick... -
Seite 7: Robuste Stromversorgung Unterwegs
Die AccuBox glänzt durch komfortable und intuitive Bedienung: Alle relevanten Werte werden auf dem Display des verbauten Batteriemonitors angezeigt� Zudem können Sie dank der Bluetooth Funktion den Status Ihrer AccuBox vom Smartphone oder Tablet im Blick behalten� Ready to get ECTIVE! Quick-Start Guide 1�... -
Seite 8: Sicherheitshinweise
Vorsicht! Brand-, Explosions- und Verbrennungsgefahr� Die AccuBox darf ■ nicht demontiert, zerdrückt oder verbrannt werden� Schützen Sie die ECTIVE AccuBox vor Stößen und lassen Sie sie nicht ■ fallen� Die ECTIVE AccuBox ist nicht wasser- und staubdicht (IP 20)� Schützen ■... - Seite 9 Achten Sie darauf, dass alle Schrauben auf der Oberseite des Gehäuses ■ fest angezogen sind, wenn die AccuBox in Betrieb ist� Achten Sie beim Transport der AccuBox in einem Fahrzeug darauf, dass ■ sie sicher befestigt ist� Verwenden Sie im Optimalfall die mitgelieferten Montagewinkel�...
-
Seite 10: Installation
INSTALLATION Platzierung und Sicherung der AccuBox Da es sich bei der AccuBox um ein transportables All-in-One Gerät handelt, ist kein Einbau bzw� Installation im herkömmlichen Sinne notwendig� Bei Bedarf kann die AccuBox jedoch mit Hilfe der mitgelieferten Montagewinkel z� B� im Fahrzeug befestigt werden�... -
Seite 11: Erforderliche Kabelquerschnitte
Anschlüsse auf der Vorderseite der ECTIVE AccuBox angeschlossen werden können (230 V Steckdosen, USB-Ports, Bordspannungssteckdosen), müssen zur Nutzung der Anderson Anschlüsse auf der Seite der AccuBox die Anschlusskabel entsprechend konfektioniert werden� Gehen Sie folgender- maßen vor, um ein Kabel an einen Anderson-Stecker zu montieren:... -
Seite 12: Laden Der Accubox
LADEN DER ACCUBOX Die ECTIVE AccuBox kann über drei Stromquellen geladen werden: Per Wechselstrom-Ladegerät ■ Mitgeliefertes Ladegerät: 50-A-Anderson-Ein-/Ausgang, grau Sonstiges Ladegerät: ggf� 175-A-Anderson-Ein-/Ausgang, grau Mit Solarstrom: Gelber 25-V-Anderson-Solar-Eingang (max� 40 A) ■ Über die Lichtmaschine: Blauer Anderson-Anschluss (max� 40 A) ■... - Seite 13 Multiload Pro Serie ist dies der 175-A-Anderson-Anschluss� Während des Ladevorgangs leuchtet die Status-LED des mitgelieferten Ladegeräts rot und der Lüfter läuft� Leuchtet die LED grün, ist die AccuBox vollständig geladen� Falls Sie ein externes Ladegerät verwenden, beachten Sie bitte die entsprechenden Herstellerhinweise�...
- Seite 14 Bei gleichzeitiger Ladung durch die Lichtmaschine und Solar beträgt der maximale Ladestrom 40 A� Bei gleichzeitiger Ladung durch die Lichtmaschine/Solar und dem mitgelieferten Netzladegerät beträgt der maximale Ladestrom 60 A (bei AccuBox 120 S) und 80 A (bei AccuBox 200 S und 300 S)� Sicherheitshinweise zum Laden der AccuBox Die 50-A-Anderson-Ein-/Ausgänge werden jeweils von einer 50-A-ANS-...
- Seite 15 Ladezeiten In der folgenden Übersicht können Sie sich einen Überblick verschaffen, wie lange es dauert, Ihr AccuBox-Modell mit den unterschiedlichen Ladeoptionen von der kompletten Entladung vollständig aufzuladen� Hinweis: Die hier dargestellten, beispielhaften Zeiten wurden rechnerisch ermittelt, im tatsächlichen Betrieb kann es zu Abweichungen kommen�...
-
Seite 16: Betriebshinweise
Status-LED am Ladegerät leuchtet grün, sollte auf dem Display der Ladestand als 100 % angegeben werden und die richtige Ah-Zahl ihrer AccuBox (120 Ah, 200 Ah oder 300 Ah) angezeigt werden� Falls Sie hier Abweichungen feststellen, kalibrieren Sie den eingestellten Kapazitätswert des Batteriemonitors neu (s�... -
Seite 17: Verwendung Der 230-V-Wechselstrom-Anschlüsse
Wechselstrom Verwendung der 230-V-Wechselstrom-Anschlüsse Die ECTIVE AccuBox erzeugt ein sog� IT-Netz für den Wechselstrom� Bestimmte, meist ältere Geräte, benötigen allerdings ein TN-Netz mit vordefiniertem L und N an der Steckdose� Die drei 230-V-Anschlüsse auf der Vorderseite der ECTIVE AccuBox liefern dank dem integrierten Wechselrichter zuverlässigen Wechselstrom mit reiner... -
Seite 18: Verwendung Der Bordspannungssteckdosen
Gleichtstrom-Gesamtverbrauch 250 A nicht übersteigen darf, da dies den Überstrom-Schutz des BMS auslöst� In diesem Fall müssen Geräte abgeschaltet bzw� von der AccuBox getrennt werden, um den Gesamtver- brauch auf unter 250 A zu reduzieren� Starten Sie daraufhin die AccuBox mit dem Hauptschalter neu� Verwendung der USB-Anschlüsse An den USB-Anschlüssen auf der Vorderseite der AccuBox können Sie... -
Seite 19: Verwendung Der Wireless-Charging-Funktion
Außerdem kann er als Eingang für externe Ladegeräte dienen� Beachten Sie beim Anschließen unbedingt die Polarität� Verwendung der Wireless-Charging-Funktion Auf der Oberseite der AccuBox befindet sich ein Modul für induktives Laden von Geräten, die die entsprechende Ladefunktion besitzen� Diese Wireless- Charging-Funktion entspricht dem Qi-Standard� Bitte prüfen Sie in der Anleitung Ihres Smartphones oder sonstigen Geräts, ob es diese Funktion... -
Seite 20: Bedienung Des Batteriemonitors
BEDIENUNG DES BATTERIEMONITORS Die ECTIVE AccuBox verfügt über einen präzisen Batteriemonitor, der die relevanten Werte der in der AccuBox verbauten Batterie überwacht und auf einer übersichtlichen LCD-Anzeige darstellt� Der Batteriemonitor nimmt den Betrieb auf, sobald die AccuBox eingeschaltet wird� Nach einiger Zeit wechselt die Anzeige in einen stromsparenden Standby-Modus�... - Seite 21 Display zu blinken� Zudem ertönt ein Warnsignal� Hinweis: Bei gewöhnlicher Verwendung brauchen Sie die Werte MAX VOLT und MIN VOLT, die auf einen Standardwert von 0 V eingestellt sind, nicht zu ändern, da sie werksseitig auf die verbaute Batterie kalibriert sind� AccuBox | Bedienung des Batteriemonitors...
- Seite 22 ■ Stellen Sie im Einstellungsmenü die Kapazität auf die korrekte Kapazität ■ Ihrer AccuBox ein (je nach Modell 120 A, 200 A oder 300 A)� Befolgen Sie hierzu die Anleitung unter „Bedienung des Batteriemonitors“, Abschnitt „CAPACITY“� AccuBox | Bedienung des Batteriemonitors...
-
Seite 23: Bedienung Per App
Stellen Sie sicher, dass die Bluetooth-Funktion ihres Smartphones oder Tablets eingeschaltet ist� Öffnen Sie die App� Hier sollte Ihnen nun die ECTIVE AccuBox als verfüg- bares Gerät angezeigt werden� Falls Ihnen mehrere Geräte angezeigt werden, können Sie die Geräte-ID Ihrer AccuBox herausfinden, indem Sie die Taste neben dem Display mehrere Sekunden gedrückt halten�... -
Seite 24: Technische Daten
Maße (L × B × H) 420 ×265 ×390 420 ×265 ×410 420 ×265 ×430 in mm Arbeits- −10 °C bis 50 °C −10 °C bis 50 °C −10 °C bis 50 °C temperaturbereich Gewicht 27,1 kg 34,4 kg 38,6 kg AccuBox | Technische Daten... -
Seite 25: Anschlüsse
1× 50-A-Inline-Sicherung (Solar / Ladung per Lichtmaschine) ■ 2× 50-A-ANS-Sicherung (50-A-Anderson Ein-/Ausgänge) ■ 1× 200-A-ANS-Sicherung (175-A-Anderson / 230-V-Steckdosen) ■ Falls in der AccuBox verbaute Sicherungen ausgetauscht werden müssen, kontak- tieren Sie bitte unbedingt den ECTIVE Kundenservice� AccuBox | Technische Daten... -
Seite 26: Die Accubox Im Ective-Ökosystem
Stecker an die AccuBox angeschlossen, um die integrierte Batterie mit maximal 75 bzw� 150 A zu laden� Bitte beachten Sie bei Verwendung eines Multiload Pro, dass beim Laden der AccuBox 120 S der Ladestrom auf 60 A runtergeregelt werden muss� Beim Laden der AccuBox 200 S mit dem Multiload 150 Pro regeln Sie den Ladestrom auf 100 A herunter�... - Seite 27 SunDock und SunWallet sind leicht, tragbar und flexibel einsetzbar� Beachten Sie bei der Wahl Ihres Solarpaneels, dass der Gesamtsolarstrom zum Laden der AccuBox 40 A und die Gesamtleistung 700 WP nicht über- steigen dürfen� Die maximale Gesamtsolarleerlaufspannung liegt bei 25 V� Wir empfehlen beim Zusammenschluss mehrerer Module ausdrücklich, Solar-...
-
Seite 28: Fehlerbehebung
über 250 A ausgelöst wird� In diesem Fall müssen Geräte abgeschaltet bzw� von der AccuBox getrennt werden, um den Gesamtverbrauch auf unter 250 A zu bringen� Starten Sie daraufhin die AccuBox mit dem Hauptschalter neu� Stellen Sie sicher, dass der Hauptschalter eingeschaltet ist�... -
Seite 29: Probleme Mit Den Wechselstromanschlüssen
Prüfen Sie, ob die LED über dem AC-Schalter grün oder rot leuchtet� Grün bedeutet, dass der Wechselrichter korrekt funktioniert� Sollte die LED rot leuchten, schalten Sie die AccuBox am Hauptschalter und AC-Schalter aus und wieder ein� Sollten die Probleme andauern oder hier nicht aufgeführt sein, kontak- ■... - Seite 30 Besteht der Fehler weiterhin, wurde möglicherweise der Tiefentlade- schutz ausgelöst� Um die AccuBox wieder in Betrieb nehmen zu können, laden Sie die AccuBox wieder auf� Ist die AccuBox in Ihrem Fahrzeug verbaut und an die Lichtmaschine und/oder Solar angeschlossen, genügt diese Leistung möglicherweise schon aus, sofern die integrierte Batterie...
-
Seite 31: Service / Reklamation
UN-zertifizierten Verpackung, gilt die Ware als beschädigt und wird somit bei einer Rückgabe des Artikels in Rechnung gestellt� Bitte legen Sie der Rücksendung folgendes bei: Kopie der Rechnung ■ (Service-Formular) ■ Grund der Rücksendung ■ Eine genaue und ausführliche Fehlerbeschreibung ■ AccuBox | Service / Reklamation... -
Seite 32: Transporthinweise
Nach Absprache können sie auch an den Hersteller zurück- gegeben werden� Entsorgen Sie nur entladene Batterien! ■ Isolieren Sie die Anschlüsse um einen Kurzschluss zu verhindern! ■ Produkte mit Lithium-Batterien dürfen nicht im Haus- oder ■ Industrie-Müll entsorgt werden! AccuBox | Transporthinweise... -
Seite 33: Entsorgung
Sie� Dort erhalten Sie schnelle, qualifizierte Hilfe bei Anliegen rund um unsere Produkte! Unser Ziel ist es, Ihnen mit unseren ECTIVE Produkten das Leben zu erleichtern� Egal ob Sie mit dem Wohnmobil, dem Boot oder auch einfach nur dem Rucksack unterwegs sind�... - Seite 35 GmbH Robert-Bosch-Straße 1 | 71691 Freiberg am Neckar | Germany T: +49 7141 1410870 | info@ective�de | ective�de © batterium GmbH, Auflage / Edition 1, 01/2023...
