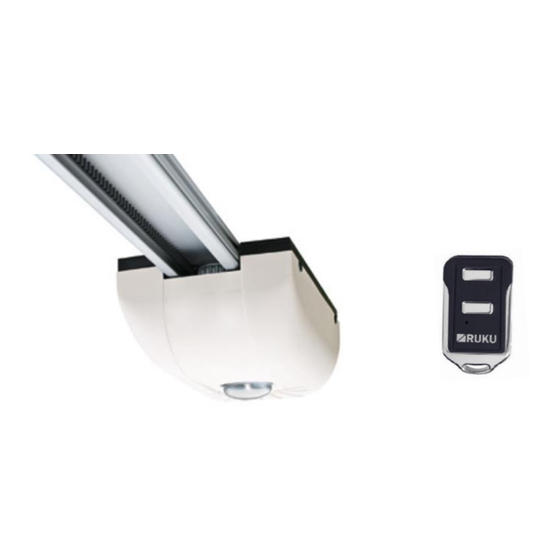

Ruku RUKUMAT RB 310 Montage- Und Bedienungsanleitung
Verwandte Anleitungen für Ruku RUKUMAT RB 310
Inhaltszusammenfassung für Ruku RUKUMAT RB 310

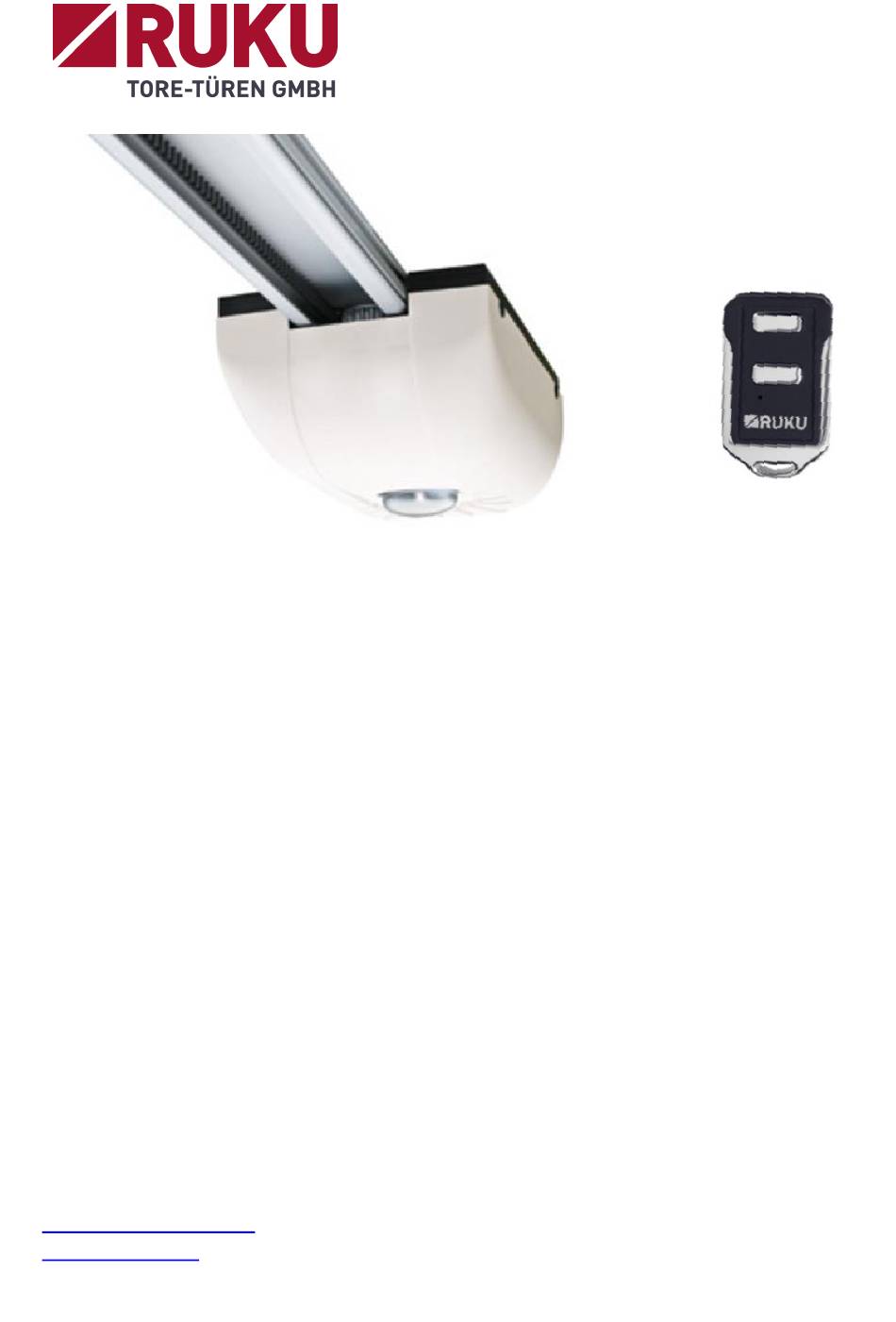

- Seite 1 Garagentorantriebe RUKUMAT RB 310-330 RB 410-490 Montage- und Bedienungsanleitung RUKU Tore-Türen GmbH Dietenheimer Str. 43 89257 Illertissen Tel.: 07303-1730 Fax: 07303-17398 http://www.ruku.info info@ruku.info Stand April 2017...
-
Seite 2: Lieferumfang
Antriebskopf Aluminiumschiene mit Zahnriemen Handsender 868MHz Leuchtmittel Torwinkel Sturzbefestigung Vier Abhängungen (Schlitzbandeisen) Montage- und Bedienungsanleitung Schraubendreher für Endschalterein- stellung Befestigungsmaterial Lieferumfang Anwendung Dieser Garagentorantrieb ist zum Betrieb mit Garagentoren hergestellt und eignet sich für Sektionaltore, Schwingtore, Kipptore, Elementschiebetore, Flügeltore und Seitensektionaltore. - Seite 3 Vor der Montage überprüfen (S. 3) Montage (ab S. 3) Inbetriebnahme (ab S. 5) Zubehör anschließen (ab S. 12) Technische Daten (S. 16) Fehlersuche (ab S. 17)
- Seite 4 Sollte dies nicht der Fall sein, so treffen Sie geeignete Maßnahmen oder ziehen Sie Ihren Torlieferanten hinzu. Entfernen der Verriegelung Entfernen Sie die vorhandene Verriegelung am Garagentor. RUKU- Antriebe sind selbsthemmend. Tormitte ausmessen Zeichnen Sie bei geschlossenem Tor die Tormit- te am oberen Torholm an und übertragen Sie die...
- Seite 5 Zusammenbau des Antriebes (falls nicht vormontiert) Entfernen Sie die vier Befestigungsschrauben aus der Motorhalteplatte, nehmen Sie den Motor mit der Platte vom Geräteträger ab. Schieben Sie die Antriebsschiene in die dafür vorgesehene Öffnung des Geräteträgers bis zum Anschlag, bringen Sie den Motor wieder in seine alte Posi- tion.
- Seite 6 Schieben Sie nun die Gewindeschrauben an die Stellen, an welche sie den Antrieb an der Decke befestigen möchten und bringen dort das jeweilige abgewinkelte Schlitz- bandeisen an. Heben Sie den Antrieb hinten an und öffnen Sie das Tor. Richten Sie den Antrieb mittig aus, markieren Sie die Befestigungspunkt der Schlitzbandeisen und montieren Sie diese.
- Seite 7 Achtung! Bevor Sie das Tor elektrisch betäti- gen, muss der Schlitten im Mitnehmerkonus eingerastet sein. Gehen Sie vor wie folgt: Stecken Sie den Stecker in die Steckdose. Fahren Sie mit der Taste („Impuls“ auf der Motorsteue- rung) das Tor in die gewünschte Endstellung -ZU- und stoppen dort den Torlauf.
- Seite 8 Der Kraftbedarf des Tores wurde während der Lernfahrten festgestellt. Sollte die Kraft nicht ge- nügen, so können Sie an den beiden Potentiometern „Kraft auf“ und „Kraft zu“ den Wert in beiden Richtungen anheben. Überprüfen Sie in jedem Fall, dass die Kraft, die vom Tor auf ein Hindernis aus- geübt werden kann, 150 Newton (15kg) nicht über- schreitet.
- Seite 9 Löschen aller Funkbefehle Drücken Sie die Taste FUNK auf der Motorsteu- erung und halten Sie diese für mindestens sechs Sekunden gedrückt. Nach drei Sekunden beginnt die gelbe Leuchtdiode schneller zu blinken. Sobald das Blinken aufhört sind alle Codes ge- löscht. Teilöffnung Schließen Sie einen Befehlsgeber (Taster, Schlüsseltaster, Codierschalter…) potentialfrei...
- Seite 10 Änderung Sanftauslauf Die Laufstrecke des Sanftauslaufes kann mit den Dipschaltern 1 und 2 variiert werden: 1 OFF 2 OFF Normalstrecke 1 ON 2 OFF kurzer Sanftlauf 1 OFF 2 ON langer Sanftlauf 1 ON 2 ON Sanftlauf nur in Richtung AUF Automatische Schließung In dieser Betriebsart kann das Tor mit Taster, Schlüsseltaster, Funk usw.
- Seite 11 Ansteuerung (Taster, Schlüsselschalter, usw.) Neben der Funkanlage kann der Garagentoran- trieb auch über Taster, Schlüsseltaster oder Codierschalter angesteuert werden. Der poten- tialfreie Anschluss erfolgt über die Schraub- klemmen 3 + 4 (Impuls). Signalleitungen (z. B. Impuls, Stopp, Auf, Zu…) dürfen eine Länge von max. 15m nicht überschreiten.
- Seite 12 Totmannbetrieb Die gezielte Ansteuerung der Laufrichtungen AUF und ZU im Totmannbetrieb kann mittels potentialfreien Befehlsgeräten mit Schließerkon- takt an den Klemmen 3 + 4 (ZU) und 4 + 5 (AUF) vorgenommen werden. Der Torlauf er- folgt in die gewünschte Richtung, solange der Befehl ansteht bzw.
- Seite 13 Anschluss Lichtschranke und Sicherheitskontaktleisten Lichtschranken An den Klemmen 17 und 18 können eine oder mehrere Lichtschranken mit einem potential- freien Öffnerkontakt angeklemmt werden. Wird die Lichtschranke während des Schließvorganges unterbrochen, so stoppt der Antrieb und fährt in Endlage AUF. Während der Ruhelage des Tores und des Öffnungsvorganges hat die Lichtschran- ke keine Funktion.
- Seite 14 Hauptschließkante In der Regel wird Ihr Garagentor nur über diese Hauptschließkante verfügen. Es ist die untere Schließkante des Tores zu der der Fußboden die Gegenschließkante bildet. Diese Kontaktleiste schließen Sie an den Klemmen 17 + 18 an. Den Schalter 1 auf dem zweifachen Schalterblock schalten Sie auf ON.
- Seite 15 Schlupftürsicherung Ist am Garagentor eine zusätzliche Schlupftür vorhanden, so muss verhindert werden, dass der Antrieb bei geöffneter Tür losläuft. Zu diesem Zweck kann ein Endschalter an den Schraub- klemmen 1 + 2 (Stopp) angeschlossen werden (potentialfreier Öffnerkontakt). Die vorhandene Drahtbrücke muss in diesem Fall entfernt wer- den.
- Seite 16 Sicherheitsabschaltung Fährt der Antrieb auf ein Hindernis, so wird dieses er- kannt und freigegeben. In diesem Fall leuchtet die rote Leuchtdiode auf der Steuerelektronik. Diese Leuchtdiode ist ohne Entfernen der Haube sichtbar. Wird während der Freigabe des Hindernisses wieder ein Hindernis angefah- ren, so bleibt der Antrieb stehen und wartet auf den nächsten Startbefehl.
- Seite 17 Technische Daten RUKUMAT RUKUMAT RB 310-330 RB 410-490 FB 310 RB 430-460 Netzanschluss 230V Vorsicherung auf Motor- max. 1,6 A steuerung Leistungsaufnahme 6 VA Ruhebetrieb Maximal 250 VA 450 VA Max. Zugkraft 500 N 800 N Schwingtore, Sektionaltore, Rundumtore, Tortypen Seitensektionaltore 18 cm/sec.
- Seite 18 Fehlersuche mögliche Ursachen Abhilfe Keine Funktion des keine Spannung vorhanden Netzanschluss über- gesamten Gerätes prüfen, Sicherung auf Platine überprüfen Der Antrieb kann durch Batterie im Handsender leer Batterie ersetzen Taster oder Schlüssel- Handsender defekt mit anderen Handsendern taster betätigt werden, Empfänger defekt testen, dann ggf.
-
Seite 19: Eg-Konformitätserklärung Certificate Of Conformity
EG-KONFORMITÄTSERKLÄRUNG CERTIFICATE OF CONFORMITY RUKU Tore-Türen GmbH Dietenheimerstraße 43 D – 89257 Illertissen Tel.: 07303 / 173 – 0 erklärt hiermit, dass die nachfolgend aufgeführten Produkte bei bestimmungsgemä- ßer Verwendung den grundlegenden Anforderungen folgender EG – Richtlinie ent- spricht: Declares herewith, that the products designated below comply with the relevant fun-... - Seite 20 Achtung: Die Toreproduktnorm EN 13241-1 schreibt eine jährliche Sicherheitsprüfung / Wartung der An- lage durch geschultes Fachpersonal vor.
