- Seite 1 Digitaler Satelliten-receiver DSL Senator Bedienungsanleitung Bitte aufklappen Bitte aufklappen...
- Seite 2 Telefon mit Vorwahl LNB EIN 220-240V~ +13/+18V 50/60Hz 300mA Max Interne Sicherung F1 : T1AL 250V Verbrauch: 12W max. Modell: DSL Senator 2. rückseite receiver Unterschrift des Käufers Anschluss erklärung 3. Senator-Fernbedienung LnB eIn Anschluss für das Antennen-Kabel SCART-Anschluss TV-Gerät...
-
Seite 3: Tastenbelegung Der Senator-Fernbedienung
Tastenbelegung der Senator-Fernbedienung Standby Wechsel Standby und Betrieb Programm+ Einen Programmplatz weiter / Navigation in der Senderliste nach oben LAUT Lautstärke lauter stellen Bestätigen / Senderliste aufrufen Programm- Einen Programmplatz zurück / Navigation in der Senderliste nach unten 0 - 9 Zahlentasten TEXT Teletext aufrufen / verlassen... - Seite 4 Digitaler Satelliten-Receiver DSL Senator Bedienungsanleitung Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.1, 02.08.2011 Lieber Kunde, im Sinne eines umweltfreundlichen Verhaltens bitten wir Sie, Ihren Receiver nach Gebrauch am Netzschalter auszuschalten. Dadurch leisten einen positiven Beitrag...
-
Seite 5: Vorwort
Vorwort Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen sicheren vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver ... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ................3 Gestaltungsmerkmale ...........3 Inhaltsverzeichnis ............4 Sicherheitshinweise ............6 Grundlegende Sicherheitshinweise .........6 Erläuterung der Sicherheitshinweise ......11 Bestimmungsgemäßer Gebrauch ........11 Lieferumfang ..............12 Beschreibung ............... 13 Receiver anschließen ..........17 Das LNB-Kabel montieren ..........18 Anschluss mit SCART-Kabel ......... 21 Die Antenne anschließen und grob ausrichten .... - Seite 7 Systemeinstellungen (Symbol: Receiver) ...... 56 Einstellung (Symbol: Werkzeugkoffer) ......62 Software-Update via Satellit ........... 64 Tasten der Komplett-Fernbedienung mit Sonderfunktionen ............65 Umschalten TV/SAT ............65 Umschalten TV/Radio ............ 65 ZOOM ................65 LIST ................66 AUDIO ................66 EPG ................66 TEXT................
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung. - Seite 9 Schrauben Sie bei Gewitter das LNB-Kabel vom Receiver ab. Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen.
- Seite 10 Achtung! Hinweis zur Netztrennung. Die Standby-Taste dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Außerdem nimmt das Gerät im Standby- Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Richtiger Standort ...
- Seite 11 Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.
- Seite 12 Der richtige Umgang mit Batterien Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
-
Seite 13: Erläuterung Der Sicherheitshinweise
Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers. -
Seite 14: Lieferumfang
Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Receiver Senator-Fernbedienung Komplett-Fernbedienung 2 Paar Batterien Typ AAA/1,5 V Bedienungsanleitung (nicht abgebildet) -
Seite 15: Beschreibung

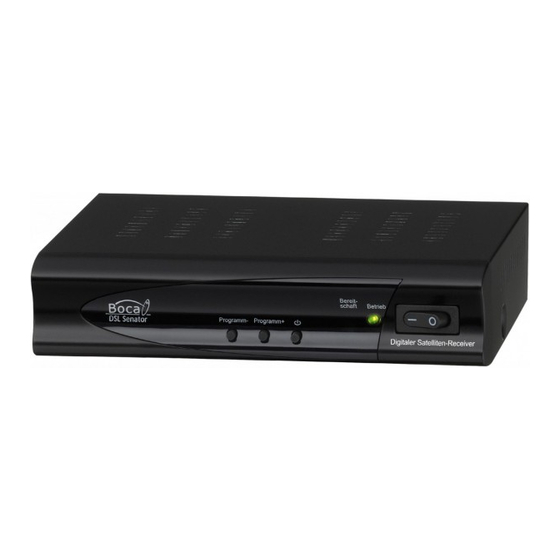

Beschreibung Mit dem Receiver können Sie unverschlüsselte digitale Satelliten-Programme (free-to-air) über eine Satelliten- Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und der Satellit ASTRA 19,2° Ost sind vorprogrammiert. Der Receiver verfügt über zwei Betriebszustände: ... - Seite 16 Die Steuerung erfolgt über die Senator-Fernbedienung. Im Service-Betrieb stehen das komplette Receiver- Menü sowie die bekannten digitalen Anwendungen wie EPG, Info-Banner beim umschalten, Multi-Funktions- Timer, etc. zur Verfügung. Die Steuerung erfolgt über die Komplett-Fernbedienung. Wir empfehlen, den Receiver beim täglichen Gebrauch im Senator-Betrieb zu verwenden.
- Seite 17 tschechisch slowakisch ungarisch dänisch französisch schwedisch kroatisch holländisch norwegisch finnisch slowenisch türkisch portugiesisch russisch Weitere Ausstattungsmerkmale: Software-Update via Satellit ASTRA1 19,2°E Speichern des zuletzt gesehenen Programms (Last Channel Memory) ...
- Seite 18 Passwort für Betriebsmodus-Wechsel: 1228 (nicht veränderbar) 1 Favoritenliste und 8 Programmgruppen Automatischer Sender-Suchlauf Sender-Listeneditor TV-SCART-Anschluss Super-Fast-Videotext mit einem Speicher von 800 Seiten Digitaler Radio-Empfang, Radio-Hintergrundbild (Background-Display) DiSEqC 1.0, 1.2, USALS, Unicable (EN 50494) wird unterstützt, wenn entsprechende Antennen-Anlage angeschlossen wird ...
-
Seite 19: Receiver Anschließen
Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen. Das Koaxial-Kabel gehört nicht zum Liefer- umfang. Der Receiver hat im Auslieferungszustand bereits die bekannten öffentlich-rechtlichen und privaten Sender auf den vordersten Speicherplätzen vorprogrammiert. -
Seite 20: Das Lnb-Kabel Montieren
Das LNB-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider. Beim Abisolieren dürfen weder der innere Leiter, die Folie noch das Drahtgeflecht beschädigt werden. ... - Seite 21 Es darf kein Drahtgeflecht hinten am Stecker- Ende überstehen. Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.
- Seite 22 Montage-Schema Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.
-
Seite 23: Anschluss Mit Scart-Kabel
Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Das Scart-Kabel gehört nicht zum Lieferumfang. Anschluss-Schema... -
Seite 24: Die Antenne Anschließen Und Grob Ausrichten
Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen. Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben. - Seite 25 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
- Seite 26 korrekt hergestellt wurden, können Sie die Geräte einschalten. Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart- Verbindung muss das TV-Gerät auf dem richtigen AV- Kanal sein. Zweiter Schritt: Schalten Sie nun den Receiver ein.
- Seite 27 Süden Zeichnung A Zeichnung B Drehen Sie nun Ihre Antenne unter Beobachtung des TV- Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 ° drehen. Siehe folgende Zeichnung. Süden Osten Bei digitalem Sat-Empfang empfängt der Recei- ver das Sendesignal etwas zeitversetzt.
- Seite 28 Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1 ° steiler und führen Sie die Antenne wieder nach links Richtung Osten.
-
Seite 29: In Betrieb Nehmen
In Betrieb nehmen Fernbedienungen Der Receiver verfügt über 2 Fernbedienungen: Senator-Fernbedienung für den Senator-Betrieb Komplett-Fernbedienung für den Service-Betrieb (Komplett-Betrieb) - Seite 30 Für die Fernbedienungen benötigen Sie je zwei Batterien vom Typ AAA/1,5 V Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. ...
- Seite 31 Die Fernbedienungen übermitteln Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie bitte der Übersicht der Fernbedienung. Richten Sie die Fernbedienung auf die Vorderseite des Receivers und drücken Sie einmal kurz die entsprechende Taste.
-
Seite 32: Wechsel Zwischen Senator-Betrieb Und Service-Betrieb
Wechsel zwischen Senator-Betrieb und Service-Betrieb Dies erfolgt ausschließlich Komplett- Fernbedienung. Um zwischen Senator-Betrieb und Service-Betrieb zu wechseln, gehen Sie wie folgt vor: Wechsel von Service-Betrieb in den Service-Betrieb Drücken Sie die Taste INFO auf der Komplett- Fernbedienung. Es erscheint das Informations- Fenster. - Seite 33 Wechsel von Service-Betrieb in den Senator-Betrieb Drücken Sie die Taste INFO auf der Komplett- Fernbedienung. Es erscheint das Informations- Fenster. Drücken Sie die Taste 2 und geben das Passwort 1228 ein. Nun wird angezeigt, dass der Senator-Betrieb (= Einfachbetrieb) aktiviert wurde.
-
Seite 34: Der Receiver
Der Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein. Schalten Sie den AV-Kanal am TV-Gerät ein. -
Seite 35: Bedienen Im Senator-Betrieb
Bedienen im Senator-Betrieb Dazu benötigen Sie die Senator-Fernbedienung. Im Auslieferungszustand befindet sich der Receiver im Senator-Betrieb. Hier verfügt der Receiver nur über die wichtigsten Funktionen des täglichen Gebrauchs. Auf Anwendungen wie EPG, Info-Banner beim Umschalten, Menü etc. wird hier verzichtet. Dadurch ist ein versehentliches Verstellen der Receiver-Konfiguration ausgeschlossen. - Seite 36 Die Steuerung erfolgt über die Senator-Fernbedienung. Mit der roten Standby-Taste wird der Receiver in den Standby-Zustand bzw. Betriebs-Zustand geschaltet. Taste Programm+ wird Programm weitergeschaltet. Senderliste aufgerufen, wird mit dieser Taste nach oben navigiert. Taste Programm- wird Programm zurückgeschaltet. Senderliste aufgerufen, wird mit dieser Taste nach unten navigiert.
-
Seite 37: Einen Sender Im Senator-Betrieb Verschieben
Mit der Taste STUMM wird der Ton ausgeschaltet bzw. wieder eingeschaltet. Mit den Zifferntasten 0 – 9 kann ein gewünschtes Programm direkt angewählt werden. Im Teletext kann eine Teletext- Seiten-Nummer eingegeben werden. Mit der Taste TEXT wird der Teletext aufgerufen und wieder deaktiviert. Mit der ZURÜCK verlassen Sie den Teletext und die Senderliste. - Seite 38 Wenn nun ein weiterer Sender verschoben werden soll, muss dieser mit den Tasten Programm- / Programm+ angewählt werden. Dann die Taste 9 drücken und die aktuelle PIN eingeben. Wenn alle Sender wie gewünscht verschoben worden sind, zum Speichern die ZURÜCK-Taste drücken und die Sicherheitsabfrage bestätigen.
-
Seite 39: Bedienen Im Service-Betrieb (Komplett-Betrieb)
Bedienen im Service-Betrieb (Komplett-Betrieb) Dazu benötigen Sie die Komplett-Fernbedienung. ... -
Seite 40: Die Komplett-Fernbedienung
Die Komplett-Fernbedienung Standby Einschalten und Standby-Betrieb ZOOM Bild vergrößern LIST TV-Programmliste aufrufen TIMER Timer aufrufen TEXT Teletext aufrufen MUTE Ton-Stummschaltung Multi-Picture-Funktion, Bildvorschau aufrufen Lautstärke anheben/Cursor-Bewegung rechts Im Normalbetrieb: aktuelle Programmliste aufrufen. Im Menü: Menüpunkt bestätigen. CH Wechsel zum nächst niedrigeren Programmplatz/ Cursor-Bewegung abwärts Eigene Favoritenliste aufrufen. -
Seite 41: Bildschirm-Einblendungen Bei Einem Programm-Wechsel
Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm eine Informationsleiste (Info-Banner) eingeblendet (änderbar im Menü Systemeinstellungen - OSD Einstellung). In dieser Informationsleiste finden Sie folgende Hinweise: Programm–Name Empfangener Satellit Aktuelles Datum Aktuelle Uhrzeit (Entsprechend der Voreinstellung im Menüpunkt „Zeit“) Speicherplatz TXT- Wird angezeigt, wenn der gewählte Sender Teletext... - Seite 42 Programm- Das entsprechende Programm-Gruppen-Symbol Gruppen- wird angezeigt, wenn Sie das Programm in Ihre Symbol Programmliste aufgenommen haben. Eine Übersicht über die Programmgruppensymbole finden Sie nachfolgend. Info Für aktuelle „Jetzt“ und nachfolgende Sendung „Danach“. Info Über gerade aktive Programmliste. Programmgruppen-Symbole Symbol Programmgruppe Sport Nachrichten...
-
Seite 43: Benutzer-Oberfläche Auf Dem Tv-Bildschirm
Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (SCART oder CINCH) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf die „MENU“-Taste können Sie dieses wieder verlassen. -
Seite 44: Menü-Aufbau
Menü-Aufbau Hauptmenü Untermenü Erläuterung Sprache Sprachauswahl Auswahl der Sprache, (Symbol: in der das OSD-Menü zugehörige dargestellt werden Landesflagge) soll. Programm TV-Programmliste Seite: 45 (Symbol: Radio-Programmliste Seite: 45 Fernseher) Alle löschen Seite: 45 Seite: 45 Installation Antenneneinstellung Seite: 51 (Symbol: Sat- Transponder-Suche Seite: 52 Antenne) - Seite 45 Einstellung Werkseinstellung Seite: 62 (Symbol: Software-Update Seite: 62 Werkzeugkoffer) Spiele Seite: 62 Seite: 62 Information Seite: 63...
-
Seite 46: In Den Menüs Navigieren
In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden in weiteren Untermenüs die Zahlentasten benötigt. -
Seite 47: Programm (Symbol: Fernseher)
Programm (Symbol: Fernseher) Untermenü Beschreibung 1 Favorit, 2 Verschie, 3 Finden, 4 ABC, 5 Programmliste Ändern, 6 Typ, ▲▼Wählen, V- V+ Gruppe, OK Eingabe, EXIT Abbruch Radio- wie oben Programmliste Alle löschen Löschung der kompletten Programmliste. Dazu: Passworteingabe (Werkseinstellung 0000) und Warnmeldungabfrage mit Ja bestätigen. - Seite 48 markieren. Den markierten Buchstaben durch Drücken der OK-Taste bestätigen. 4 ABC Sortieren der kompletten Programmliste nach den angebotenen Möglichkeiten. Die Liste muss mit OK bestätigt werden. 5 Ändern Diese Auswahl steht Ihnen in der Favoritenliste oder in einer Programm-Gruppe nicht zur Verfügung.
- Seite 49 2 Überspri(ngen) Durch Markierung über die 2-Taste lassen sich ausgewählte Sender zum Überspringen markieren. Bitte Auswahl und Sicherheitsabfrage mit OK-Taste bestätigen. Ausgewählte Sender werden dann beim Zappen (Durchschalten der Programme) übersprungen. Eine Direkteingabe ist weiterhin möglich. 3 Sperren Durch Markierung über die 3-Taste lassen sich ausgewählte Sender zum Sperren markieren.
- Seite 50 Name Festlegen des Programmnamens. Durch Drücken der OK-Taste öffnet sich die Editier-Maske. Mit den CH▼, CH▲, V- und V+ Tasten wird der Cursor in der Tastatur bewegt. Das gewählte Feld ist gelb markiert. Zur Auswahl OK-Taste drücken. Der Cursor springt zur nächsten Stelle.
- Seite 51 5 Ändern Durch Drücken der 5-Taste öffnet sich das Editier-Menü. Hier können Sie die einzelnen Parameter nach Wunsch verändern. Auswahl Beschreibung Name Änderung des Namens des aktuell gewählten Programms. Durch Drücken der OK-Taste öffnet sich die Editier-Maske. Mit den CH▼, CH▲, V- und V+ Tasten wird der Cursor in der Tastatur bewegt.
- Seite 52 Speichern Zum Verlassen mit Übernahme der Änderungen auswählen und mit der OK-Taste bestätigen. Abbruch Zum Verlassen ohne Übernahme der Änderungen auswählen und mit der OK-Taste bestätigen. 6 Alle lös(chen) Über die 6-Taste können Sie alle Programme zum Löschen markieren. Danach lassen sich über die 1-Taste einzelne Programme wieder aus der Auswahl zurücknehmen.
-
Seite 53: Installation (Symbol: Sat-Antenne)
Installation (Symbol: Sat-Antenne) Untermenü Beschreibung Antennen- Satellit Satelliten-Auswahl, einstellung (Beispiel: Astra1 19,2° Ost) LNB Typ LNB-Typ auswählen (Standardeinstellung ist Universal) Unicable nach EN 50494 22KHz-Aktivierung, (Hinweis: bei LNB-Typ Universal erfolgt die Aktivierung automatisch) DiSEqC DiSEqC-Ebene auswählen DiSEqC DiSEqC-Befehl auswählen Schalter Beispiel: Astra und Hotbird Doppel- Empfang... - Seite 54 Unicable Nur aktiv, wenn im Punkt LNB Einstellung Typ Unicable ausgewählt ist. Hier den dem Receiver zugewiesenen IF-Kanal und Kanal-Frequenz (Centre Freq) einstellen. Transponder- Über diese Suchfunktion können Sie die Suche voreingestellten Frequenzen (Transponder) (manueller einzeln durchsuchen. Die Transponder-Daten Kanalsuchlauf) lassen sich manuell ändern.
- Seite 55 Suche Durch Drücken der OK-Taste Suchvorgang starten. Gefundene Programme und Frequenz werden hinzugefügt. Suchen- Vorprogrammierte Frequenzen (Transponder) Voreinstellung durchsuchen. (Normaler Automatik-Suchlauf) Satellit Auswahl des zu durchsuchenden Satelliten Suchmodus Komplett = verschlüsselte und unverschlüsselte Programme FTA = nur unverschlüsselte Programme Gesuchte Auswahl zwischen TV und Kanäle Radio, nur TV oder nur Radio...
- Seite 56 Suchmodus Komplett = verschlüsselte und unverschlüsselte Programme FTA = nur unverschlüsselte Programme Gesuchte Auswahl zwischen TV und Kanäle Radio, nur TV oder nur Radio Suche Durch Drücken der OK-Taste Suchvorgang starten. Gefundene Programme werden hinzugefügt.
- Seite 57 Tabelle zu TP Index Num- Unter- Beschreibung menü Neue Frequenz (Transponder) anlegen: Menüpunkt TP Frequenz: Frequenz gewünschte Frequenz einstellen Menüpunkt Symbolrate: entsprechende Symbolrate einstellen Menüpunkt Polarisation: entsprechende Polarisation einstellen Nach Ausführung wird neue Frequenz (Transponder) angelegt. Bei Verlassen des Menüs die Sicherheitsabfrage mit OK-Taste bestätigen.
-
Seite 58: Systemeinstellungen (Symbol: Receiver)
Systemeinstellungen (Symbol: Receiver) Untermenü Beschreibung Audiokanäle Erster Vorauswahl der Audio-Sprache Audiokanal (wenn vom Sender angeboten) Zweiter Vorauswahl der Audio-Sprache Audiokanal (wenn vom Sender angeboten) TV-System Anzeige- Auswahl des Modus Übertragungssystems Standardauswahl: Auto Bildschirm- Auswahl des Bildformats Format Voreingestellt: 4:3 LB Video-Signal CVBS Dolby Digital... - Seite 59 Zeit- & Timer- Zeit Möglichkeit der Zeit- und Einstellung Zeitzonen-Eingabe. Siehe nachfolgende Tabelle zur Zeit-Einstellung. Timer Siehe nachfolgende Tabelle zur Timer-Einstellung. Untertitel- Aus / Standard / TTX Einstellung anzeige Menü-Einblendungszeit (OSD Verzögerung Zeitsperre) OSD-Werkseinstellung kann Werksein- wiederhergestellt werden stellung Werkseitiges Passwort ist 0000 Installations- Abschalten der Passwort- (Passwort-...
- Seite 60 Andere Auto Aus: 180 min / 120 min / 60 min / Nicht aktiv Voreingestellt: 180 min Mit der Funktion Auto Aus können Sie einstellen, nach wie vielen Minuten der Receiver automatisch in den Standby-Modus schalten soll, wenn er innerhalb der eingestellten Restlaufzeit keinen Befehl erhält.
- Seite 61 Tabelle zur Zeit-Einstellung Untermenü Beschreibung Aktivieren / Deaktivieren verwenden GMT Differenz Einstellung der standortabhängigen Abweichung zur Greenwich Mean Time Datum Aktiv, falls Untermenü „GMT verwenden“ deaktiviert ist: Datum-Eingabe mit den Tasten 0-9 auf der Fernbedienung Zeit Aktiv, falls Untermenü „GMT verwenden“ deaktiviert ist: Uhrzeit-Eingabe mit den Tasten 0-9 auf der Fernbedienung...
- Seite 62 Tabelle zur Timer-Einstellung Untermenü Beschreibung Timer- Auswahl der Timernummer 1-8. Nummer Timer-Modus Art der Wiederholung (einmalig, täglich, wöchentlich, monatlich, jährlich, aus). Bei der Einstellung „aus“ wird der Timer deaktiviert. Timer-Service Umschalten zwischen Programm-Timer (TV- Programme oder Radio-Programme) und Erinnerungs-Funktion (Meldung). Start-Kanal Bei Timer-Service-Einstellung „Meldung“.
- Seite 63 CH▼ Tasten können Sie das gewünschte Ereignis auswählen. Nach Aufrufen der Details über die OK-Taste kann mit der 2-Taste das Ereignis direkt zum Timer übernommen werden.
-
Seite 64: Einstellung (Symbol: Werkzeugkoffer)
Einstellung (Symbol: Werkzeugkoffer) Untermenü Beschreibung Werksein- Receiver auf die Werkseinstellung zurückstellen. stellung Alle Änderungen werden rückgängig gemacht. Wird der Receiver über das OSD-Menü auf die (erfordert Werkseinstellungen zurückgesetzt, erscheint Passwort- nach Abschluss des Vorgangs die eingabe) Sprachauswahl im Hauptmenü. Schalten Sie nun den Receiver am Netzschalter aus und nach 5 Sekunden wieder ein. - Seite 65 Information Technische Informationen...
-
Seite 66: Software-Update Via Satellit
Software-Update via Satellit Das Update hat nichts mit dem Speichern von neuen Fernsehkanälen zu tun, sondern dient lediglich zum Erneuern der Betriebssoftware des Receivers. Das Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig. Sie müssen Ihre Satelliten-Anlage auf den Satelliten ASTRA1 19,2°E ausrichten, um die Software-Aktualisierung durchführen zu können. -
Seite 67: Tasten Der Komplett-Fernbedienung Mit Sonderfunktionen
Tasten der Komplett-Fernbedienung mit Sonderfunktionen Umschalten TV/SAT Mit der „TV/SAT“-Taste können Sie zwischen Fernseher- und Satelliten-Funktion hin- und herschalten. (Diese Funktion muss von Ihrem Fernseher zur Verfügung gestellt werden). Drücken Sie so oft auf die „TV/SAT“-Taste, bis Sie die gewünschte Funktion eingestellt haben. -
Seite 68: List
LIST Drücken Sie einmal auf die LIST-Taste. Wie schon weiter oben unter Menüpunkt „Programm“ beschrieben, erhalten Sie hier die Möglichkeit, die Programmliste zu bearbeiten. AUDIO Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Elektronische Programmzeitschrift (Electronic Program Guide). -
Seite 69: Text
TEXT Teletext ist ein Informationssystem, das Teletext auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das TXT-Symbol angezeigt. Beim Vergleich mit anderen Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist. -
Seite 70: Mute
Um das gewünschte Programm zu aktivieren, markieren Sie dieses und drücken anschließend die OK-Taste oder die EXIT-Taste. Durch Drücken der EXIT-Taste verlassen Sie den Multipicture-Modus. Das zuletzt markierte Programm erscheint als Vollbild auf Ihrem Bildschirm. MUTE Durch Drücken der MUTE-Taste wird der Ton ausgeschaltet. -
Seite 71: Recall
RECALL Durch Drücken der RECALL-Taste wechseln Sie auf das zuvor gewählte Programm. INFO - Akustisches Signal zum Ausrichten der Satelliten-Antenne Drücken Sie dazu die INFO-Taste. Ausser aktuellen Empfangsparametern werden Ihnen auch die Signal- Stärke und die Signal-Qualität angezeigt. Zusätzlich können Sie über die 1-Taste ein akustisches Signal aktivieren. -
Seite 72: Pause
PAUSE Drücken Sie dafür die PAUSE-Taste. Das Fernsehbild wird dann „eingefroren“. Deaktivieren erfolgt durch erneutes Drücken der PAUSE-Taste. -
Seite 73: Demontieren
Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Schrauben Sie das LNB-Kabel vom Receiver ab. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton. -
Seite 74: Tipps Und Tricks/Probleme Lösen
Tipps und Tricks/Probleme lösen Symptom Mögliche Ursache und Abhilfe Satellit wird nicht Beispiel: Astra1 19,2° Ost gefunden, oder Taste 1 (Vorprogrammierung: „Das Erste“) kein Signal Taste INFO („Das Erste“, FR11837) Signal UND Qualität sind beide 0 % Den senkrechten Spiegel nach Süden ausrichten. - Seite 75 Kein Ton oder Die Antenne ist nicht auf den Satellit Bild, aber ausgerichtet. Menüanzeigen Richten Sie die Antenne richtig aus. des Receivers Kein Signal (mit Symbol). vorhanden Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den angeschlossenen Geräten.
- Seite 76 Software-Absturz Sollte der unwahrscheinliche Fall eines (Receiver lässt Software-Absturzes eintreten, trennen Sie den sich nicht mehr Receiver vom Stromnetz. Schließen Sie ihn bedienen.) nach 10 Sekunden wieder an. Dadurch ist das Problem in der Regel gelöst. Bitte beachten Sie: ein Software-Absturz ist keine Fehlfunktion, es tritt dadurch kein Garantiefall ein.
- Seite 77 Persönliches Bitte kontaktieren Sie die Service Hotline, falls Passwort Sie Ihr persönliches Passwort vergessen vergessen haben. Werkseinstellung Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt. Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren.
-
Seite 78: Entsorgen
Entsorgen Europäische Entsorgungsrichtlinie 2002/96/EC Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Werfen Sie Batterien keinesfalls in den normalen Hausmüll. Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt ent- sprechend der geltenden gesetzlichen Bestimmungen im Rahmen der gesetzlichen Rückgabepflicht. -
Seite 79: Technische Daten
Technische Daten Receiver Maße in mm (B × T × H) 155 x 120 x 35 Gewicht in Gramm Receiver 500 g Fernbedienung je 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 V GS, 0,30 A max. - Seite 80 Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC...
-
Seite 81: Hersteller
Hersteller BOCA Vertriebs GmbH Zillenhardtstraße 41 D-73037 Göppingen Deutschland Telefon: 0049 (0)7161 / 984 54-0 Internet: www.boca.de Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen. Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte erst unsere Service-Hotline. -
Seite 82: Garantie
Garantie Die Gewährleistung für dieses Produkt entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garantiefall dar. -
Seite 83: Hinweise Zur Konformität
Hinweise zur Konformität Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien: Niederspannungsrichtlinie 2006/95/EC Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC Ökodesign-Richtlinie 2009/125/EC, Verordnung 107/2009. Gerätetyp/Type: Digitaler Satelliten-Receiver DSL Senator Göppingen, 19.07.2011 BOCA Vertriebs GmbH... -
Seite 84: Glossar
Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch- Koaxialer Stecker für den Anschluss von TV-Gerät Stecker oder Stereoanlage. DiSEqC Digital Satellite Equipment Control Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht. - Seite 85 On Screen Display Auf dem Bildschirm sichtbare Menüsteuerung. Kennnummer eines empfangenen Datenstromes Die PID’s sorgen dafür, dass ein Sender vollständig empfangen werden kann. Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt. SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver.
-
Seite 86: Anhang
ANHANG Bedienungsanleitung für: Easy Find LNB in Verbindung mit Easy Find tauglichem Satelliten-Receivern. Das Easy Find LNB ermöglicht erstmals das Einrichten einer Satelliten-Antenne ohne Hilfe einer zweiten Person oder direkte Sicht auf das TV-Gerät. Ebenfalls ersetzt dieses LNB Einstellhilfen wie Sat-Finder oder andere kostenintensive Messinstrumente. - Seite 87 Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen. Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
- Seite 88 Bitte achten Sie auf die korrekte Montage des LNB. Nachfolgende Zeichnung hilft Ihnen hierbei: Bei der Suche nach der südlichen Richtung hilft Ihnen der Stand der Sonne. Die Sonne steht während der Sommerzeit um 12 Uhr und während der Winterzeit um 13 Uhr genau im Süden.
- Seite 89 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
- Seite 90 überprüfen Sie nochmals, ob der Receiver mit dem Easy Find LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten. Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist.
- Seite 91 Dritter Schritt Nun können Sie damit beginnen Ihren Receiver richtig einzustellen um anschließend die Antenne einzurichten mit Hilfe des Easy Find LNB. Gehen Sie hierzu wie folgt vor: Drücken Sie die OK-Taste auf Ihrer Receiver- Fernbedienung. Nun sollten Sie folgendes Bild auf Ihrem TV-Gerät sehen.
- Seite 92 Vierter Schritt Sie sehen nun folgendes Bild auf Ihrem TV-Gerät: Betätigen Sie nun bitte die Info-Taste auf Ihrer Receiver Fernbedienung. Sie gelangen somit zu folgender Einblendung:...
- Seite 93 Nun können Sie zu Ihrer Antenne gehen um diese einzurichten. Sie werden feststellen, dass die LED auf Ihrem Easy Find LNB angefangen hat in der Farbe Rot zu blinken. Es ist somit aktiv und die Antenne kann nun eingerichtet werden auf den von Ihnen ausgewählten Satellit.
- Seite 94 langsam nach Osten (links) oder nach Westen (rechts), je nachdem wo der von Ihnen gewünschte Satellit liegt. Hierzu hilft Ihnen folgende Grafik:...
- Seite 95 b) Wenn Sie in die Nähe eines Satelliten kommen, fängt die LED Diode an schneller rot zu blinken. Bei steigendem Signal wechselt die Farbe in orange und die LED Diode leuchtet durchgehend. Bitte beachten Sie, dass Ihre Antenne auch in der Lage ist andere Satelliten zu empfangen.
- Seite 96 Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1 ° steiler und führen Sie die Antenne wieder nach links Richtung Osten. Diese Schritte wiederholen Sie so lange, bis sich der Höhenwinkel und Seitenwinkel z.B.
- Seite 97 Achter Schritt Bitte überprüfen Sie jetzt nochmals, ob Sie das am Receiver eingestellte Programm empfangen und schalten Sie mit der Fernbedienung mit der CH und CH Taste am Receiver die Programme weiter. Damit ist der Vorgang abgeschlossen.
