Seitliche Distanz für Schubkästen bei offenen Schränken / Regalen

Lateral distance for drawers in open cabinets / shelving units

1

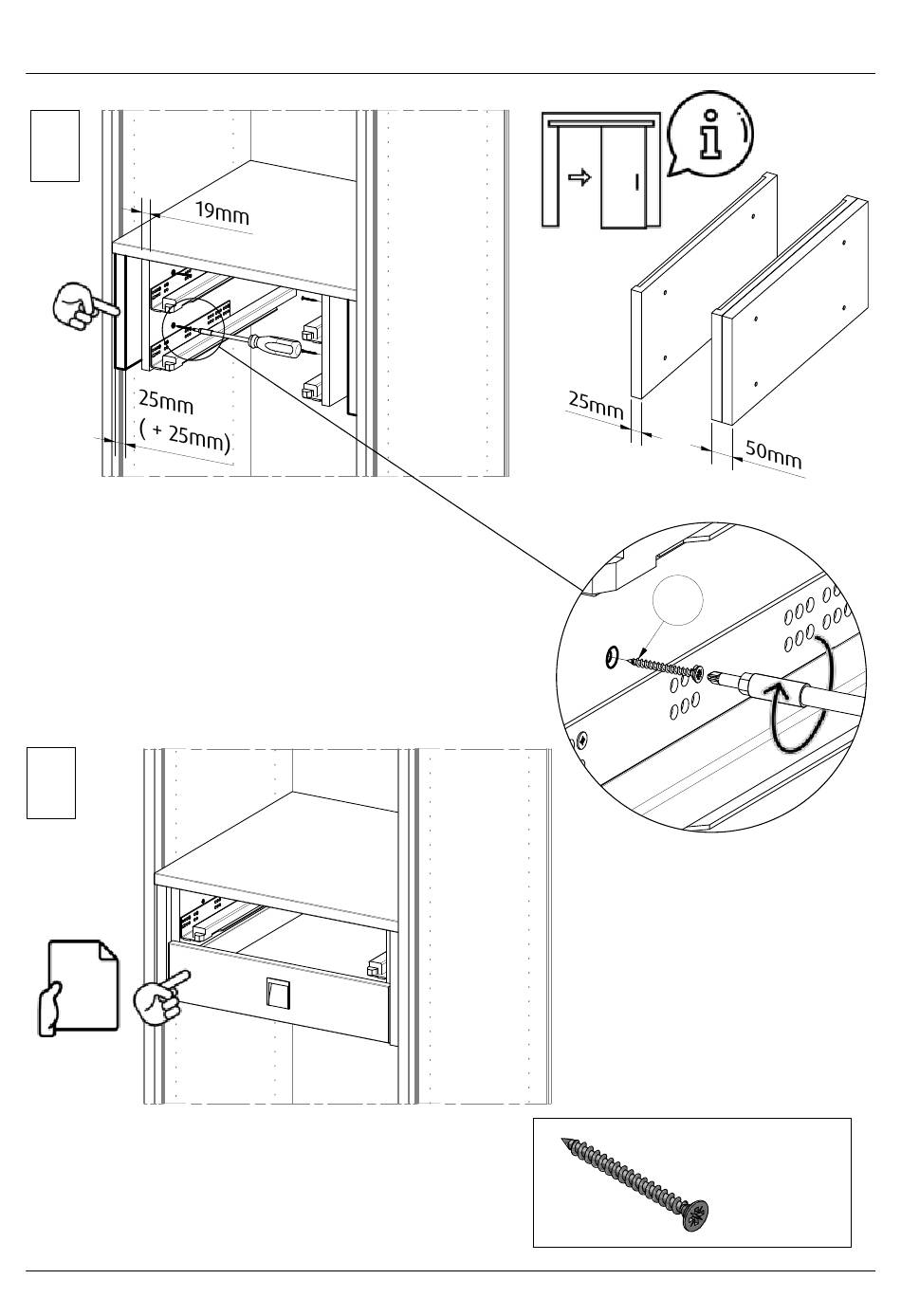

Montage unter Böden
Zunächst die Böden montieren, siehe
Seite 17. Distanz/en (25 bzw. 50mm)
direkt unter dem Boden bis an die Rück-
wand schieben. Wenn keine Rückwand
vorhanden ist, bis an die Schrank-
Hinterkante schieben. Dann festschrauben.
2
35
50
Mounting under shelves
First, mount the shelves as seen on page
17. Push the distance/s (25 or 50mm)
directly under the shelf to the rear wall.
If there is no rear wall available, push it
back to the rear edge of the cabinet. Then
screw it in place.
1x
2x
1
1
Holzschraube
4,5 x 35 mm
Wood screw
4,5 x 35 mm
pieces
8 Stück /
