AN Collection BETA Montageanleitung Seite 5

Vorbemerkungen

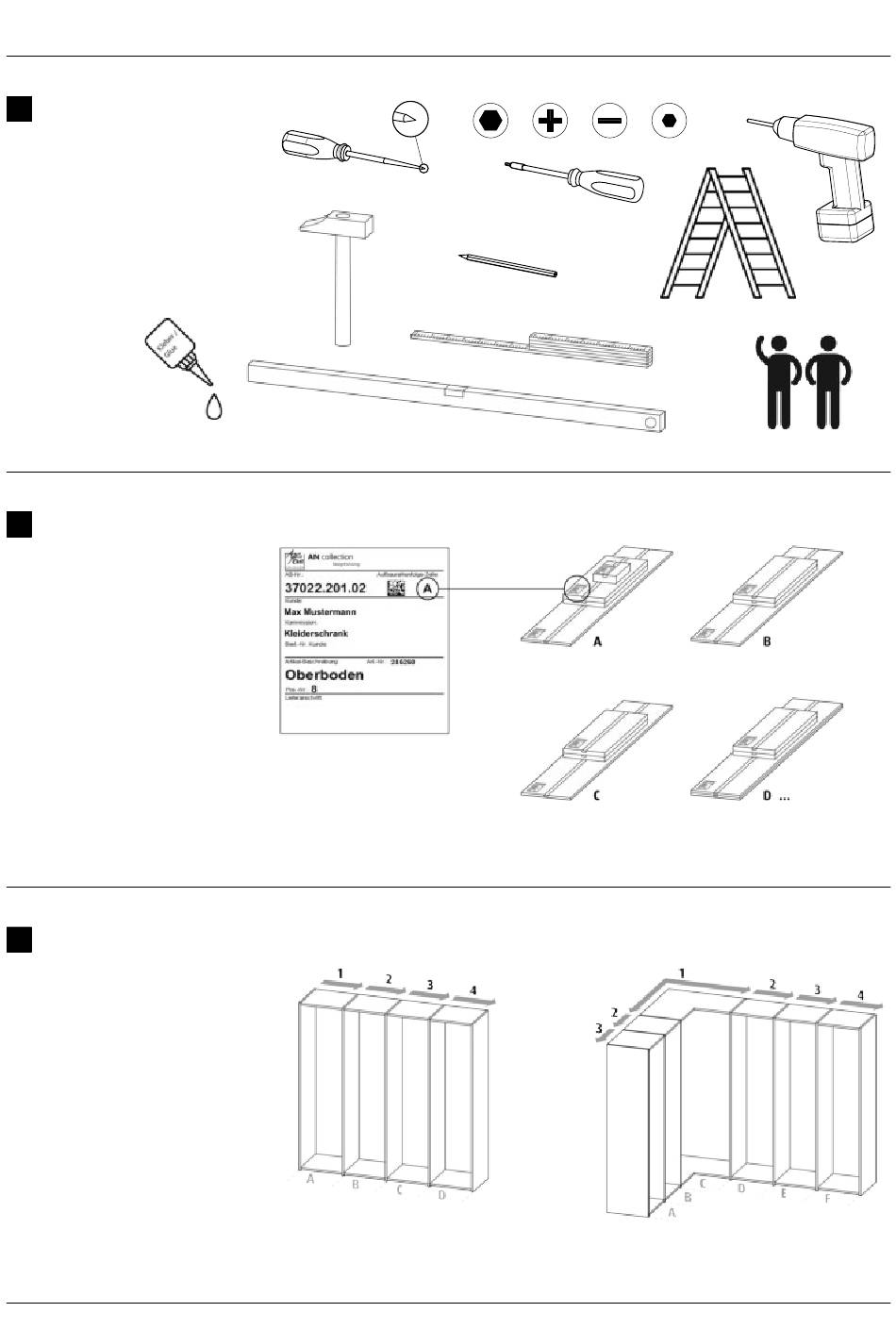

Halten Sie Werkzeug bereit.
1
Sie benötigen einen Bleistift,
einen Spitzbohrer, verschiedene
Sechskant-Schraubendreher, einen
Kreuzschlitz-Schraubendreher,
einen Schlitz-Schraubendreher,
eine Bohrmaschine, eine Leiter,
eine Wasserwaage, Kleber,
einen Zollstock (mm) und einen
Hammer.
Bei manchen Arbeitsschritten benö-
tigen Sie außerdem die Hilfe einer
zweiten Person.
Sortieren Sie zunächst alle
2
Pakete nach den Buchstaben
auf ihren Etiketten. An den Buchstaben
erkennen Sie die Position jedes
Bauteils in der Gesamtübersicht.
Beachten Sie bitte, dass jede Planung
individuell angefertigt wurde und die
Bauteile nicht immer genau in der
Reihenfolge in dieser Montageanleitung
aufgeführt werden, in der sie
auch montiert werden.
Zu jeder Planung gehört eine
Übersichtszeichnung,
aus der die Position
jedes Bauteils hervorgeht.
Montieren Sie nun die Korpus-
3
seiten, Sockel- und Oberböden
und, falls vorhanden, die Rückwände.
Normalerweise können Sie dabei von
links nach rechts vorgehen. Falls Ihr
Regal jedoch ein Eck-Element enthält,
müssen Sie unbedingt mit diesem
beginnen und dann alle weiteren
Elemente links und rechts davon
ausgehend montieren.
Seiten 10 – 14
Beachten Sie die Stromleitungen.
Wenn das Regal mit Leuchten ausgestattet
wird, müssen die Zuleitungen für die Trafos
unter den Sockel-Abdeckböden vor der
Montage vorbereitet werden.
Seite 9
4
4mm
2,5mm
