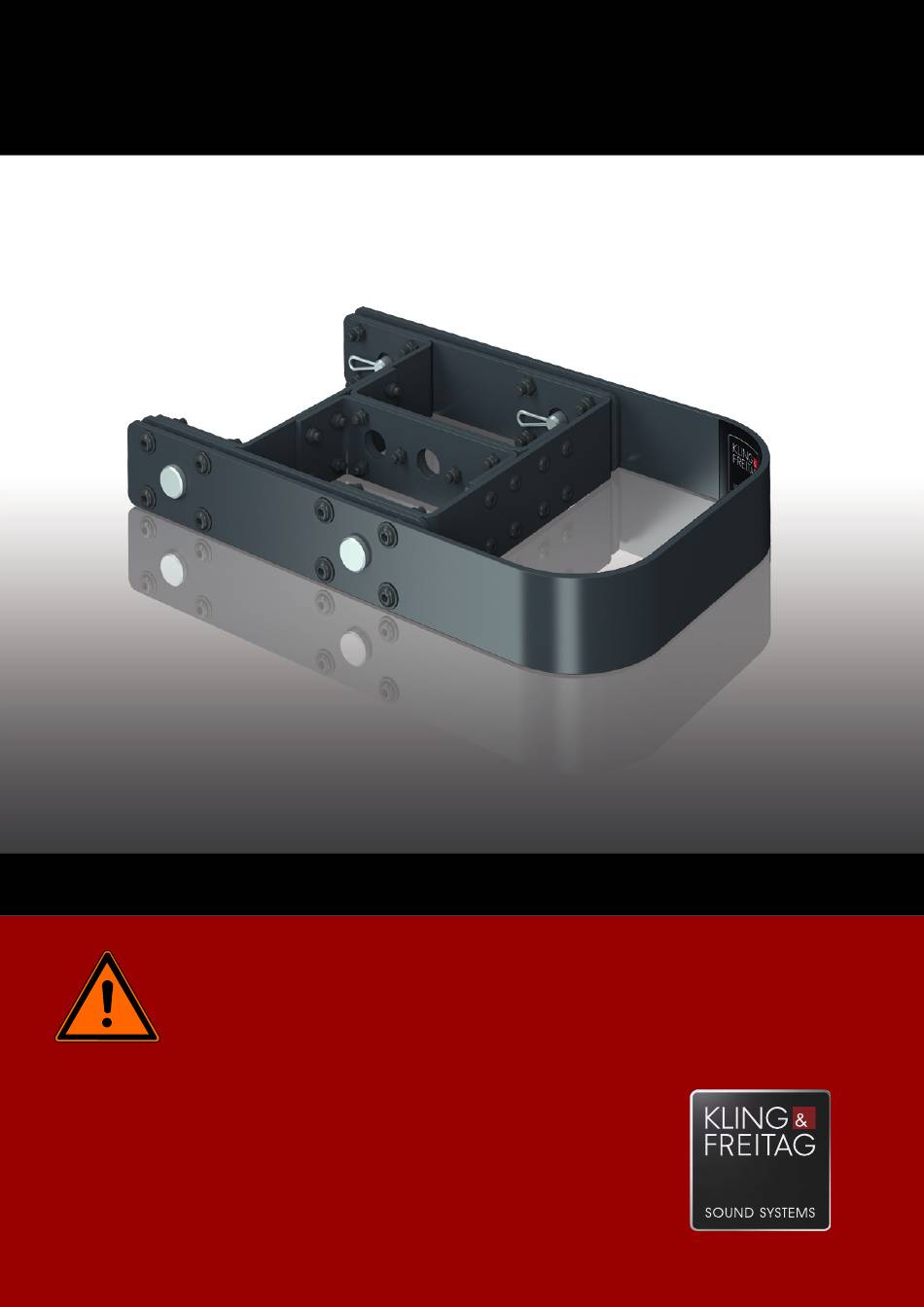

- Seite 1 K&F VIDA L Flugbügel Version 1.3 Benutzerhandbuch Stand: 24.04.2017 Originalbetriebsanleitung Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Wohlenbergstraße 5 D-30179 Hannover TEL +49 (0) 511 96 99 70 FAX +49 (0) 511 67 37 94 www.kling-freitag.de...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch K&F VIDA L Flugbügel Inhaltsverzeichnis Kapitel / Abschnitt Seite Einleitung Symbole in diesem Benutzerhandbuch Informationen über dieses Benutzerhandbuch Produktbeschreibung Lieferumfang VIDA L Flugbügel Übersicht Bauteile Flugbügel Typenschild Bestimmungsgemäßer Gebrauch Sicherheitshinweise Sicherheitshinweise zum Aufbau geflogen VIDA L Aufbau Montage des Flugbügels Lautsprecher unterhängen... -
Seite 4: Einleitung
Vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Lesen Sie sich vor der Inbetriebnahme das Benutzerhandbuch sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Sie Ihr KLING & FREITAG VIDA L Lautsprechersystem in vollem Umfang nutzen können. Mit dem Kauf dieses Zubehörs für das VIDA L Lautsprechersystem haben Sie ein Zubehör höchster Qualität und Leistungsfähigkeit erworben. -
Seite 5: Produktbeschreibung
Benutzerhandbuch K&F VIDA L Flugbügel Produktbeschreibung Der VIDA L Flugbügel ist zur Montage und für den Flug von bis zu vier VIDA L Lautsprechern mit oder ohne VIDA C konzipiert. Gefahr durch Absturz von Teilen! Herabstürzende Lautsprecher stellen eine tödliche Gefahr für die Personen in der Nähe dar! Es ist verboten, mit diesem Zubehör geflogene VIDA L Lautsprecher zu neigen. -
Seite 6: Typenschild
Seriennummer und Gewicht CE-Kennzeichnung Bestimmungsgemäßer Gebrauch Der VIDA L Flugbügel ist dafür entworfen und gebaut worden, maximal vier VIDA L Lautsprecher ohne mechanische Neigung aufzuhängen. Das Zubehör darf ausschließlich für den gewerblichen Einsatz in Innenräumen in der hier vorgegebenen Art und Weise verwendet werden. -
Seite 7: Sicherheitshinweise
Es ist verboten, mit diesem Zubehör geflogene VIDA L Lautsprecher zu neigen. Es ist verboten, mit diesem Zubehör liegende VIDA L Lautsprecher aufzurichten. Warnung Es ist verboten, mit diesem Zubehör mehr als 4 VIDA L Lautsprecher anzuheben. • s. Kapitel 'VIDA L Aufbau', Seite 9 •... - Seite 8 Einrichtung sowie während des Auf- und Abbaus niemand im Gefahrenbereich unterhalb oder in der Nähe der Lautsprecheranordnung aufhalten. Mit dem Zubehör darf mit einem D8+ Motor nur ein einzelner VIDA L Lautsprecher angehoben werden. Sofern ein BGV C1 Motor verwendet wird, hängt das VIDA L System eigensicher und benötigt während des Betriebs keiner Sekundärsicherung.
-
Seite 9: Vida L Aufbau
Bereiten Sie den Flugbügel vor, indem Sie den Schäkel in einen der beiden Bohrungen montieren. Beachten Sie dabei, dass die hintere Bohrung (a) für VIDA L Lautsprecher mit VIDA C und die vordere Bohrung (b) für Lautsprecher ohne VIDA C vorgesehen ist. - Seite 10 Benutzerhandbuch K&F VIDA L Flugbügel Ziehen Sie die Federsplinte aus den Haltebolzen des Flugbügels. Ziehen Sie die Haltebolzen aus dem Flugbügel. Setzen Sie den Flugbügel auf den Lautsprecher. Achten Sie darauf, dass alle Verbinder des Lautsprechers problemlos in die entsprechende Halterung des Flugbügels passen.
- Seite 11 Benutzerhandbuch K&F VIDA L Flugbügel Befestigen Sie die Verbinder des Lautsprechers, indem Sie die Haltebolzen wieder in die Bohrungen des Flugbügels und durch die vier Verbinder stecken. Sichern Sie die Haltebolzen mit den Federsplinten, um ein Herausrutschen der Haltebolzen zu verhindern.
-
Seite 12: Lautsprecher Unterhängen
Es ist verboten, mit diesem Zubehör geflogene VIDA L Lautsprecher zu neigen. Es ist verboten, mit diesem Zubehör liegende VIDA L Lautsprecher aufzurichten. Es ist verboten, mit diesem Zubehör mehr als 4 VIDA L Lautsprecher anzuheben. Wenn Sie Lautsprecher unter schon hängende Lautsprecher montieren wollen, empfehlen wir die unteren Lautsprecher immer direkt aus dem senkrecht stehenden Transportcase zu montieren und so aus dem Transportcase zu heben. - Seite 13 Benutzerhandbuch K&F VIDA L Flugbügel Quetschgefahr! Sich aufeinander zubewegende Systemkomponenten können bei der Montage Körperteile Warnung einquetschen! Greifen Sie während die Lautsprecher verbunden werden nicht zwischen die Verbindungsflächen (Boden und Deckel) der Lautsprecher! Senken Sie den oberen Lautsprecher langsam auf den unteren Lautsprecher ab.
- Seite 14 Arbeitsschritte aus. Gefahr durch Absturz von Teilen! Beachten Sie unbedingt, dass der Flugbügel ausschließlich für eine senkrechte Flugkonfiguration und für maximal vier VIDA L Lautsprecher mit oder ohne VIDA C verwendet werden darf. Warnung Andernfalls können Sie nun das Lautsprecherarray in die gewünschte Position bringen.
-
Seite 15: Vida L Abbau
Transportcase. So ist gesichert, dass sie nicht verloren gehen können und immer griffbereit sind. Außerdem sind sie in den Cases vor kurzzeitigen Witterungseinflüssen geschützt. Die Verbinder eines VIDA L Lautsprechers brauchen nach einem Abbau nicht wieder in das Tipp Gehäuse gefahren werden. Die Lautsprecher passen auch mit ausgefahrenen Verbindern in ihre geschlossenen Transportcases. - Seite 16 Benutzerhandbuch K&F VIDA L Flugbügel Schieben Sie ein einseitig geöffnetes VIDA L Transportcase senkrecht unter das Lautsprecherarray. Tipp Setzen Sie das Lautsprecherarray vollständig ab. Dadurch entlasten Sie die Verbindungsstellen und Sie können die Lautsprecher problemlos voneinander trennen. Lösen Sie die Verbindung zwischen den Lautsprechern.
-
Seite 17: Abmessungen Und Gewicht
Benutzerhandbuch K&F VIDA L Flugbügel Abmessungen und Gewicht Gewicht: 4,0 kg KLING & FREITAG GMBH © 2017 Version 1.3 Seite 17 von 20... -
Seite 18: Transport Und Lagerung
Achten Sie bei längerer Lagerung auf ausreichende Belüftung, damit evtl. vorhandene Restfeuchte aus dem Einsatz entweichen kann. Des Weiteren müssen Sie sicherstellen, dass alle Systemkomponenten und das VIDA L Zubehör vor mechanischen Belastungen geschützt werden, so dass es nicht beschädigt werden kann. -
Seite 19: Konformitätserklärung (Ce)
Benutzerhandbuch K&F VIDA L Flugbügel 10. Konformitätserklärung (CE) KLING & FREITAG GMBH © 2017 Version 1.3 Seite 19 von 20... - Seite 20 Benutzerhandbuch K&F VIDA L Flugbügel INDEX • Abmessungen..........................17 • Gewicht............................17 • Lagerung............................18 • Transportcase.......................... 12,15 • verbinden..........................9,12 • Wartung............................18 KLING & FREITAG GMBH © 2017 Version 1.3 Seite 20 von 20...
