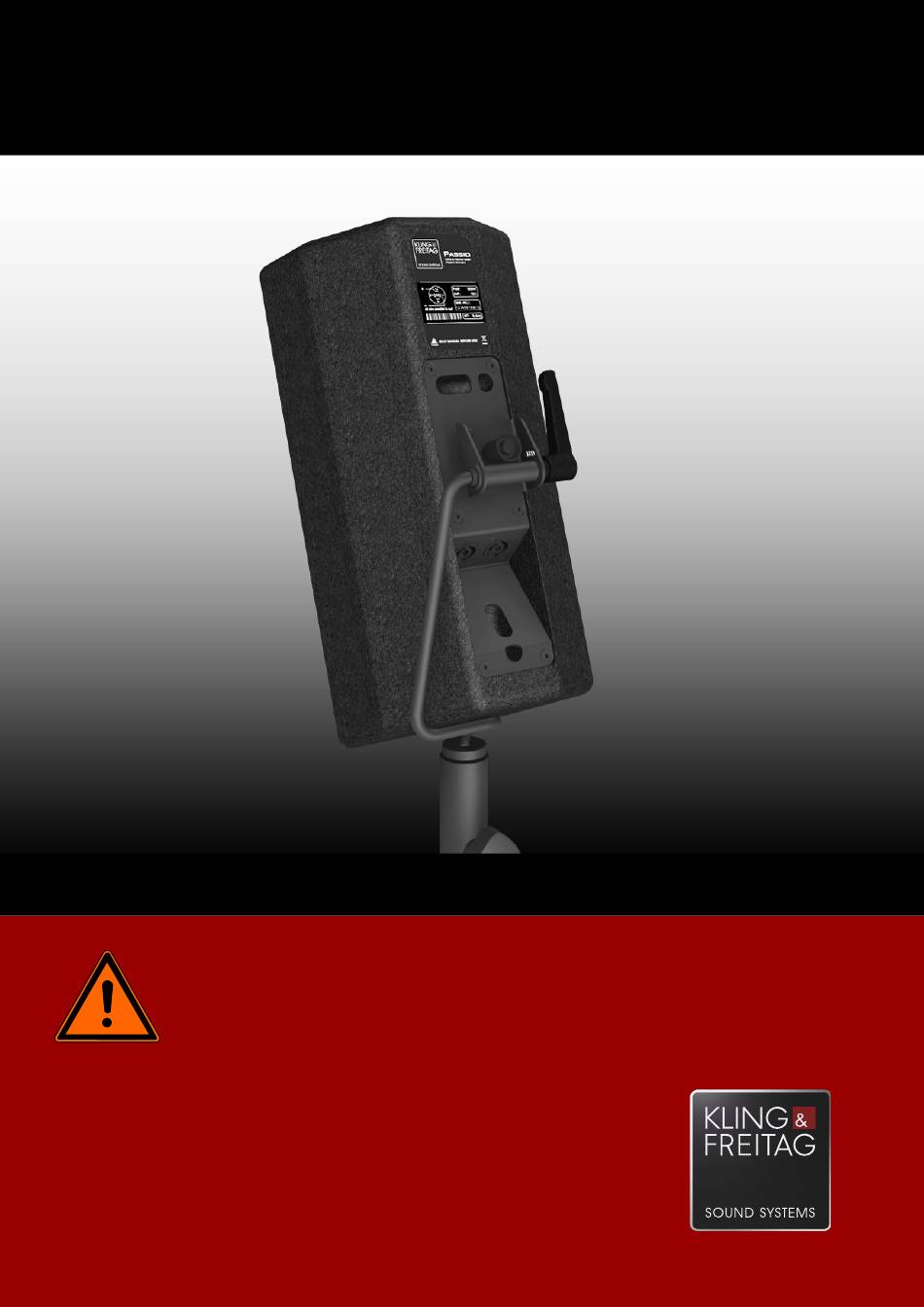

- Seite 1 K&F Schwenkbügel PASSIO Version 1.4 Benutzerhandbuch Stand: 19.01.2017 Originalbetriebsanleitung Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Wohlenbergstraße 5 D-30179 Hannover TEL +49 (0) 511 96 99 70 FAX +49 (0) 511 67 37 94 www.kling-freitag.de...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch K&F Schwenkbügel PASSIO Inhaltsverzeichnis Kapitel / Abschnitt Seite Einleitung Symbole in diesem Benutzerhandbuch Informationen über dieses Benutzerhandbuch Produktbeschreibung Bestimmungsgemäßer Gebrauch Lieferumfang Übersicht Bauteile Sicherheitshinweise Aufhängen der Lautsprecher / Wand- und Deckenmontage Zulässige Belastbarkeit Montage- und Anwendungshinweise Abmessungen und Gewicht EG-Konformitätserklärung... -
Seite 4: Einleitung
Vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Lesen Sie sich vor der Inbetriebnahme das Benutzerhandbuch sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Sie Ihr KLING & FREITAG PASSIO Lautsprechersystem in vollem Umfang nutzen können. Mit dem Kauf dieses Zubehörs für das PASSIO Lautsprechersystem haben Sie ein Zubehör höchster Qualität und Leistungsfähigkeit erworben. -
Seite 5: Produktbeschreibung
Produktbeschreibung Bestimmungsgemäßer Gebrauch Der Schwenkbügel PASSIO darf ausschließlich für den geweblichen Einsatz und nur mit dem Lautsprecher PASSIO in der hier vorgegebenen Art und Weise verwendet werden. Der Schwenkbügel PASSIO darf nicht zum Heben und Sichern von Personen oder anderen Gegenständen als den oben genannten Lautsprechern verwendet werden. -
Seite 6: Übersicht Bauteile
Benutzerhandbuch K&F Schwenkbügel PASSIO Übersicht Bauteile Kugeltragbolzen KLING & FREITAG 'Fixing Pin' Klemmhebel M10 Montageplatte Distanzblech Befestigungsbohrung Arretierbolzen Bügel Kontermutter M10 Gewinde M10 10. Sicherheitstülle, zum Schutz vor unbedachtem Betätigen des 'Fixing Pins' KLING & FREITAG GMBH © 2017 Version 1.4... -
Seite 7: Sicherheitshinweise
Sicherheitsauflagen und gesetzliche Bestimmungen zu befolgen. Zulässige Belastbarkeit Das Lautsprecherzubehör Schwenkbügel PASSIO darf ausschließlich mit einem Lautsprecher des Typs PASSIO mit einem Maximalgewicht von 6,5 kg belastet werden (BGV C1). Warnung KLING & FREITAG GMBH © 2017 Version 1.4... -
Seite 8: Montage- Und Anwendungshinweise
1.Lassen Sie den Entsperrknopf bei vollständig eingestecktem Bolzen wieder los, so dass der Entsperrknopf wieder herausspringt. AA 2.Überprüfen Sie, ob der Schwenkbügel PASSIO zuverlässig und fest am Lautsprecher sitzt. KLING & FREITAG GMBH © 2017 Version 1.4 Seite 8 von 14... - Seite 9 Sichern Sie den Lautsprecher stets mit einer Sekundärsicherung an den Sicherungsstegen des Anschlussfeldes Warnung Sie erhalten den Schwenkbügel PASSIO alternativ auch mit Schraubbefestigung: M10 Schraube inkl. Scheibe und Federring statt 'Fixing Pin' und selbstsichernder M10 Mutter statt Klemmhebel. Schrauben Sie den Schwenkbügel PASSIO mit der M10 Schraube inkl.
-
Seite 10: Abmessungen Und Gewicht
Benutzerhandbuch K&F Schwenkbügel PASSIO Abmessungen und Gewicht Eigengewicht: 0,8 kg 146,9 mm [5,783 in] 55,5 mm [2,185 in] 32,5 mm [1,28 in] 63,1 mm [2,486 in] 36,5 mm [1,437 in] 89,3 mm [3,515 in] KLING & FREITAG GMBH © 2017 Version 1.4... -
Seite 11: Eg-Konformitätserklärung
Benutzerhandbuch K&F Schwenkbügel PASSIO EG-Konformitätserklärung für die folgend bezeichneten Erzeugnisse einschließlich der von KLING & FREITAG GmbH angebotenen Modellvarianten, sofern diese nicht nachträglich geändert wurden. Mechanisches Lautsprecherzubehör: Kugelsperrbolzen Montagebügel GRAVIS 12 Kugeltragbolzen SEQUENZA 10 B (Riggingkomponenten) Gelenkadapter PASSIO SEQUENZA 10 (Flugrahmen) Schwenkbügel PASSIO... -
Seite 12: Zubehör
K&F Schwenkbügel PASSIO Zubehör Super-Klemme mit M10 Gewindestift für Rohre oder Platten von 13 - 50 mm, belastbar bis 15 kg Zur Montage mit Schwenkbügel PASSIO ist zusätzlich das Zubehör Mini TV-Zapfen notwendig. Farbe: schwarz Mini TV-Zapfen zur Verwendung mit Zubehör Schwenkbügel PASSIO, z.B. -
Seite 13: Wartung Und Pflege
Achten Sie bei längerer Lagerung auf ausreichende Belüftung, damit evtl. vorhandene Restfeuchte aus dem Einsatz entweichen kann. Des Weiteren ist sicherzustellen, dass das Zubehör Schwenkbügel PASSIO vor mechanischen Belastungen geschützt wird, so dass es keine Beschädigungen davontragen kann. 10. Entsorgung Entsorgen Sie dieses Produkt gemäß... - Seite 14 Benutzerhandbuch K&F Schwenkbügel PASSIO INDEX • Abmessungen..........................10 • Bauteile............................6 • Belastbarkeit..........................7 • Bestimmungsgemäßer Gebrauch....................5 • EG-Konformitätserklärung......................11 • Entsorgung...........................13 • Gewicht............................10 • Lagerung............................13 • Lieferumfang..........................5 • Montage............................8 • Pflege............................13 • Produktbeschreibung........................5 • Sicherheitshinweise........................7 •...
