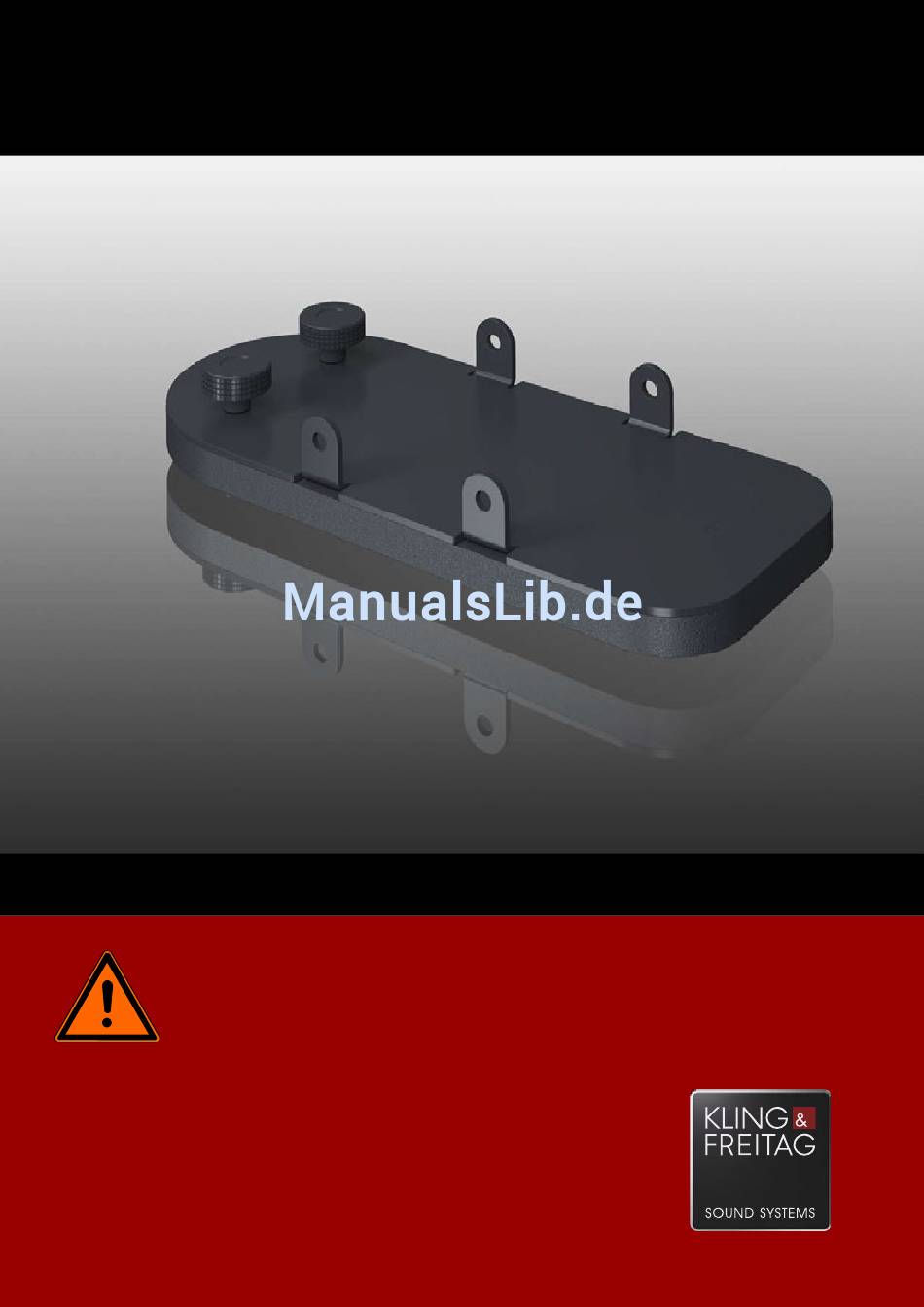

- Seite 1 K&F VIDA L Sub-Adapter Version 1.4 Benutzerhandbuch Stand: 24.04.2017 Originalbetriebsanleitung Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Junkersstraße 14 D-30179 Hannover TEL +49 (0) 511 96 99 70 FAX +49 (0) 511 67 37 94 www.kling-freitag.de...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch K&F VIDA L Sub-Adapter Inhaltsverzeichnis Kapitel / Abschnitt Seite Einleitung Symbole in diesem Benutzerhandbuch Informationen über dieses Benutzerhandbuch Produktbeschreibung Lieferumfang Übersicht Bauteile Typenschild Aufkleber Bestimmungsgemäßer Gebrauch Sicherheitshinweise Allgemeine Sicherheitshinweise Sicherheitshinweise zum Aufbau als Stativ Aufbau Abbau Abmessungen und Gewicht... -
Seite 4: Einleitung
Vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Lesen Sie sich vor der Inbetriebnahme das Benutzerhandbuch sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Sie Ihr KLING & FREITAG VIDA L Lautsprechersystem in vollem Umfang nutzen können. Mit dem Kauf dieses Zubehörs für das VIDA L Lautsprechersystem haben Sie ein Zubehör höchster Qualität und Leistungsfähigkeit erworben. -
Seite 5: Produktbeschreibung
K&F PASSIO SUB 12 • K&F SW 215 E • K&F PASSIO SUB 15 Lieferumfang • (1x) VIDA L Sub Adapter zur Installation von VIDA L Lautsprechern auf K&F Subwoofern • (1x) Benutzerhandbuch Übersicht Bauteile (1x) Aufnahmeblech (2x) Handrad M10 x 25 Verbindungslasche (1x) Basisplatte (1x) Senkschraube M20 x 35 (Schlüsselweite 12) zur Befestigung des VIDA L Sub-Adapter... -
Seite 6: Typenschild
Sicherheitshinweise Typenschild Herstelleradresse Aufgedruckter Sicherheitshinweis: Nur für den Gebrauch mit den angegebenen K&F Subwoofern und 'VIDA L' oder 'VIDA L' + 'VIDA C'! Lesen Sie vor dem Gebrauch das Benutzerhandbuch! Wichtige Sicherheitshinweise: Ein VIDA L System, dass mit einem K&F Subwoofer verbunden ist, darf nicht umfallen, selbst wenn die Kombination mehr als 15°... -
Seite 7: Bestimmungsgemäßer Gebrauch
Benutzerhandbuch K&F VIDA L Sub-Adapter Bestimmungsgemäßer Gebrauch Der VIDA L Sub-Adapter darf ausschließlich in Verbindung mit den in diesem Benutzerhandbuch genannten Subwoofern als Stativ für einen VIDA L Lautsprecher oder einen VIDA L Lautsprecher mit montierter VIDA C verwendet werden. -
Seite 8: Aufbau
Sorgen Sie vor der Montage für einen festen und sehr ebenen Untergrund, der unter der Last des Gesamtaufbaus nicht nachgeben kann. Richten Sie den Subwoofer mit dem VIDA L Lautsprecher lotrecht aus. Es darf maximal ein VIDA L mit VIDA C Lautsprecher auf einen Sub-Adapter montiert werden. Jede der beiden Befestigungsbohrungen in der... - Seite 9 Öffnungen des Lautsprechers. Beachten Sie die richtige Lage des Aufnahmeblechs. Die Vorderkante des Aufnahmeblechs schließt plan mit der Vorderkante des VIDA L Lautsprechers ab. Achten Sie darauf, dass alle vier Verbindungslaschen problemlos in die Führungen des Lautsprechers eingeführt werden können.
- Seite 10 Kontrollieren Sie auf beiden Seiten des Lautsprechers, ob alle vier Verbindungsbolzen von außen sichtbar und fühlbar mit ihrer Fase an der Außenwand abschließen. Setzen Sie den VIDA L Lautsprecher auf den Subwoofer. Beachten Sie dabei, dass die Führungsschraube des Aufnahmeblechs beim Aufsetzen innerhalb des Führungsblechs der...
-
Seite 11: Abbau
Schieben Sie den Lautsprecher etwas zurück, damit der Schraubenkopf der Führungsschraube nicht mehr unter das Führungsblech der Basisplatte greift. Heben Sie den VIDA L Lautsprecher ab und legen Sie ihn in das Transportcase. Demontieren Sie das Aufnahmeblech vom VIDA L Lautsprecher. -
Seite 12: Abmessungen Und Gewicht
Benutzerhandbuch K&F VIDA L Sub-Adapter Abmessungen und Gewicht Gewicht: 3,1 kg KLING & FREITAG GMBH © 2017 Version 1.4 Seite 12 von 14... -
Seite 13: Transport Und Lagerung
Achten Sie bei längerer Lagerung auf ausreichende Belüftung, damit evtl. vorhandene Restfeuchte aus dem Einsatz entweichen kann. Des Weiteren müssen Sie sicherstellen, dass alle Systemkomponenten und das VIDA L Zubehör vor mechanischen Belastungen geschützt werden, so dass es nicht beschädigt werden kann. - Seite 14 Benutzerhandbuch K&F VIDA L Sub-Adapter INDEX • Abbau............................11 • Abmessungen..........................12 • Aufbau............................8 • Bauteile............................5 • Lagerung............................13 • Produktbeschreibung........................5 • Wartung............................13 KLING & FREITAG GMBH © 2017 Version 1.4 Seite 14 von 14...
