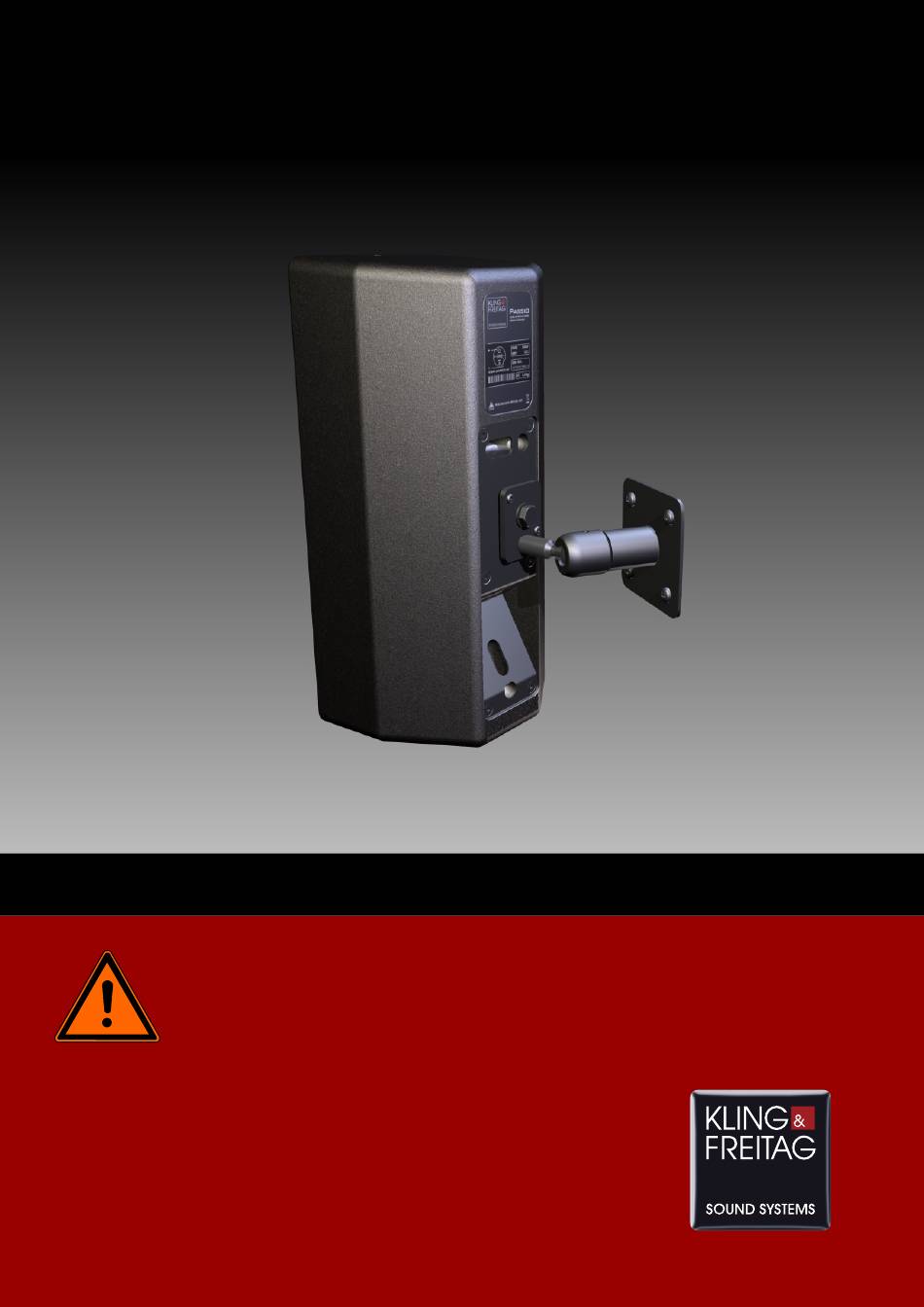

- Seite 1 K&F Montagehalterung PASSIO Version 2.2 Benutzerhandbuch Stand: 15.01.2016 Wichtige Informationen, vor Inbetriebnahme lesen! KLING & FREITAG GmbH Junkersstraße 14 D-30179 Hannover TEL +49 (0) 511 96 99 70 FAX +49 (0) 511 67 37 94 www.kling-freitag.de...
-
Seite 3: Inhaltsverzeichnis
Benutzerhandbuch K&F Montagehalterung PASSIO Inhaltsverzeichnis Kapitel / Abschnitt Seite Einleitung Symbole im Benutzerhandbuch Informationen über dieses Benutzerhandbuch Produktbeschreibung Lieferumfang Sicherheitshinweise Aufhängen der Lautsprecher / Wand- und Deckenmontage Bestimmungsgemäßer Gebrauch Zulässige Belastbarkeit Montage- und Anwendungshinweise Übersicht Bauteile Montage Transport und Lagerung... -
Seite 4: Einleitung
Benutzerhandbuch K&F Montagehalterung PASSIO Einleitung Symbole im Benutzerhandbuch Dieses Symbol bedeutet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. Das Nichtbeachten dieser Hinweise kann schwere gesundheitliche Auswirkungen zur Folge haben, bis hin zu lebensgefährlichen Verletzungen. Warnung Dieses Symbol bedeutet eine möglicherweise gefährliche Situation. -
Seite 5: Produktbeschreibung
Benutzerhandbuch K&F Montagehalterung PASSIO Produktbeschreibung Mit dem Lautsprecherzubehör 'K&F Montagehalterung PASSIO' können Sie einen PASSIO- Lautsprecher problemlos, optisch einwandfrei und sehr sicher an fast jeder beliebigen Wand oder Decke befestigen. Wegen des kompakten und flexiblen Designs können Sie jede sinnvolle Ausrichtung des Lautsprechers realisieren. -
Seite 6: Bestimmungsgemäßer Gebrauch
Innenbereich verwendet werden. Zulässige Belastbarkeit Das Lautsprecherzubehör 'K&F Montegehalterung PASSIO' darf ausschließlich mit einem Lautsprecher des Typs PASSIO mit einem Maximalgewicht von 6 kg belastet werden (BGV C1). Wir empfehlen, jeden aufgehängten Lautsprecher mit einem Sicherungselement gegen Herabfallen zu sichern. -
Seite 7: Montage- Und Anwendungshinweise
Neoprenscheibe Madenschraube (2x) Montage Falsches Befestigungsmaterial für die Wand oder Decke kann zum Absturz des PASSIO- Lautsprechers führen. Prüfen Sie vor der Montage die Beschaffenheit der Wand, bzw. der Decke, an die Sie den PASSIO-Lautsprecher befestigen wollen. Besorgen Sie für die Montage genügend geeignetes Vorsicht Befestigungsmaterial, wie Dübel und passende Schrauben. - Seite 8 Richten Sie den Lautsprecher aus und fixieren Sie ihn mit den beiden Madenschrauben (Innensechskant 3mm) (POS.5) an der Montagehalterung. Kontrollieren Sie, ob der PASSIO-Lautsprecher zuverlässig und fest an der Wand, bzw. an der Decke hängt. KLING & FREITAG GMBH © 2015 Version 2.2...
-
Seite 9: Transport Und Lagerung
Benutzerhandbuch K&F Montagehalterung PASSIO Transport und Lagerung Das Lautsprecherzubehör 'K&F Montagehalterung PASSIO' ist vor kurzzeitigen Feuchtigkeitseinflüssen geschützt. Dennoch muss das Zubehör grundsätzlich trocken gelagert, transportiert und verwendet werden. Dieses Lautsprecherzubehör ist nicht dafür ausgelegt, um in korrosiver Umgebung dauerhaft eingesetzt zu werden. -
Seite 10: Abmessungen Und Gewicht
Benutzerhandbuch K&F Montagehalterung PASSIO Abmessungen und Gewicht Gewicht: 0,6 kg 293,2 mm [11,545 in] 386,1 mm [15,201 in] 123,1 mm [4,845 in] 160,2 mm 95,0 mm [6,306 in] [3,74 in] 182,3 mm [7,179 in] 62,0 mm [2,441 in] Entsorgung Entsorgen Sie dieses Produkt gemäß ihren nationalen Vorschriften. -
Seite 11: Herstellererklärung
Benutzerhandbuch K&F Montagehalterung PASSIO Herstellererklärung für Art: Mechanisches Lautsprecherzubehör Modell: K&F Montegehalteung PASSIO System: PASSIO Zu Grunde gelegte Normen und Dokumente: • DIN EN ISO 12 100 • DIN EN 18 800 • BGV C1 Hannover, 23.02.2012 Jürgen Freitag (Geschäftsführer) KLING &... -
Seite 12: 10. Eigene Notizen
Benutzerhandbuch K&F Montagehalterung PASSIO 10. Eigene Notizen KLING & FREITAG GMBH © 2015 Version 2.2 Seite 12 von 13... - Seite 13 Benutzerhandbuch K&F Montagehalterung PASSIO KLING & FREITAG GMBH © 2015 Version 2.2 Seite 13 von 13...
