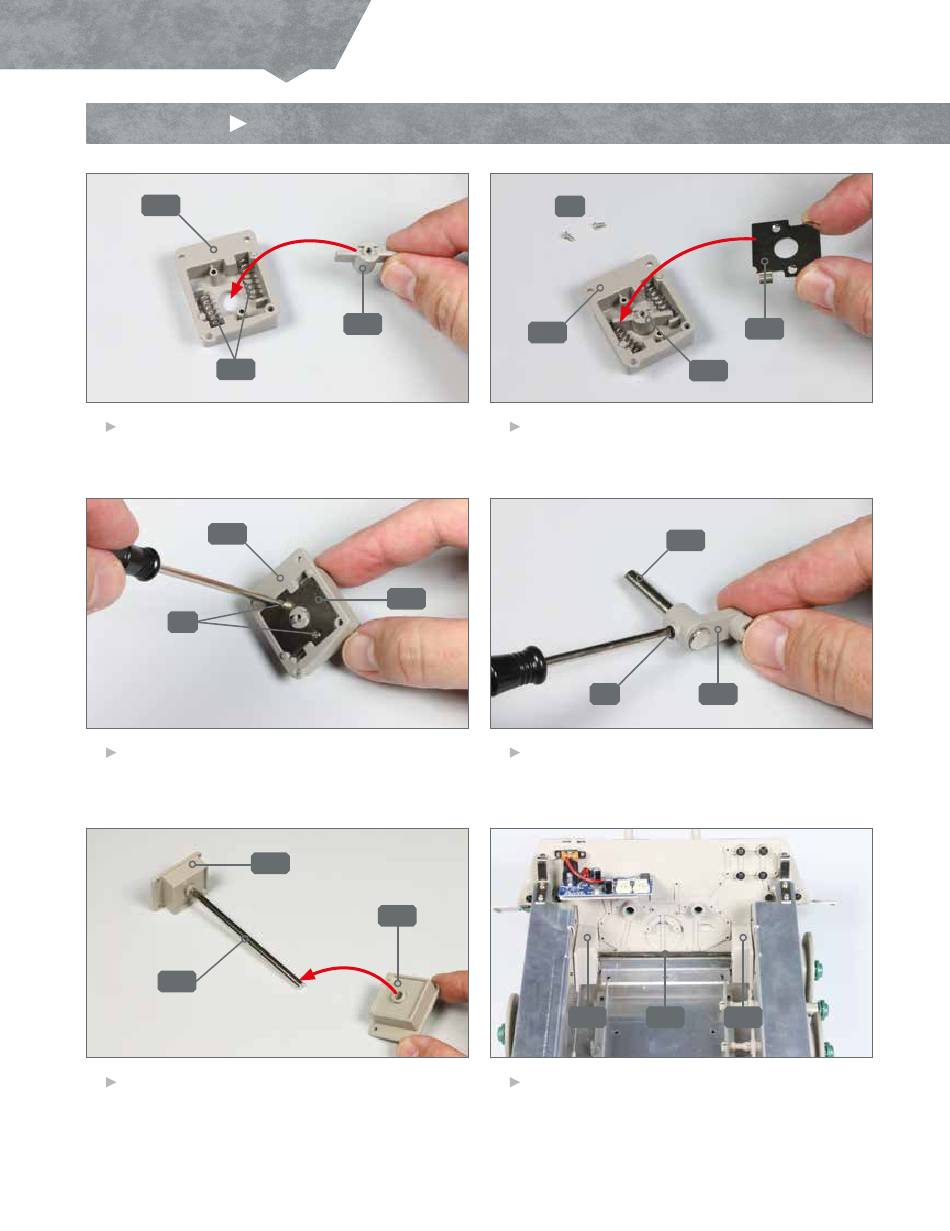

SCHRITT 1
Einbau der Leitrad-Aufhängungen und Leiträder
81B
81G
1
Legen Sie die Leitradaufhängung 81B auf Ihre Arbeits-
platte. Fügen Sie die beiden Federn 81G ein. Führen
Sie die Nabe 81D heran, wie es der Pfeil andeutet.
81B
BM
3
Fixieren Sie die Abdeckplatte 81C mit den zwei
Schrauben BM an der Leitradaufhängung 81B.
81B
81A
5
Fügen Sie die Achse 81A in die Öffnung der Leitradauf-
hängung 81B ein. Führen Sie die Leitradaufhängung
80B zum anderen Ende der Achse, wie angedeutet.
4
81D
2
Die Nabe 81D ist korrekt in die Leitradaufhängung
81B eingesetzt. Legen Sie zwei Schrauben BM bereit.
Setzen Sie die Abdeckplatte 81C auf, wie angedeutet.
81C
4
Fügen Sie die Leitradachse 81F in die Bohrung des
Achsschenkels 81E ein und befestigen Sie sie mit
einer Schraube YM.
80B
6
Setzen Sie die Achsen-Baugruppe 81A mit den beiden
Leitradaufhängungen 81B und 80B hinten in die
Panzerwanne ein, wie abgebildet.
BM
81B
81D
81F
YM
81E
81B
81A
81C
80B
