pro user PSI-Serie Bedienungsanleitung
Sinus wechselrichter
Verwandte Anleitungen für pro user PSI-Serie
Inhaltszusammenfassung für pro user PSI-Serie

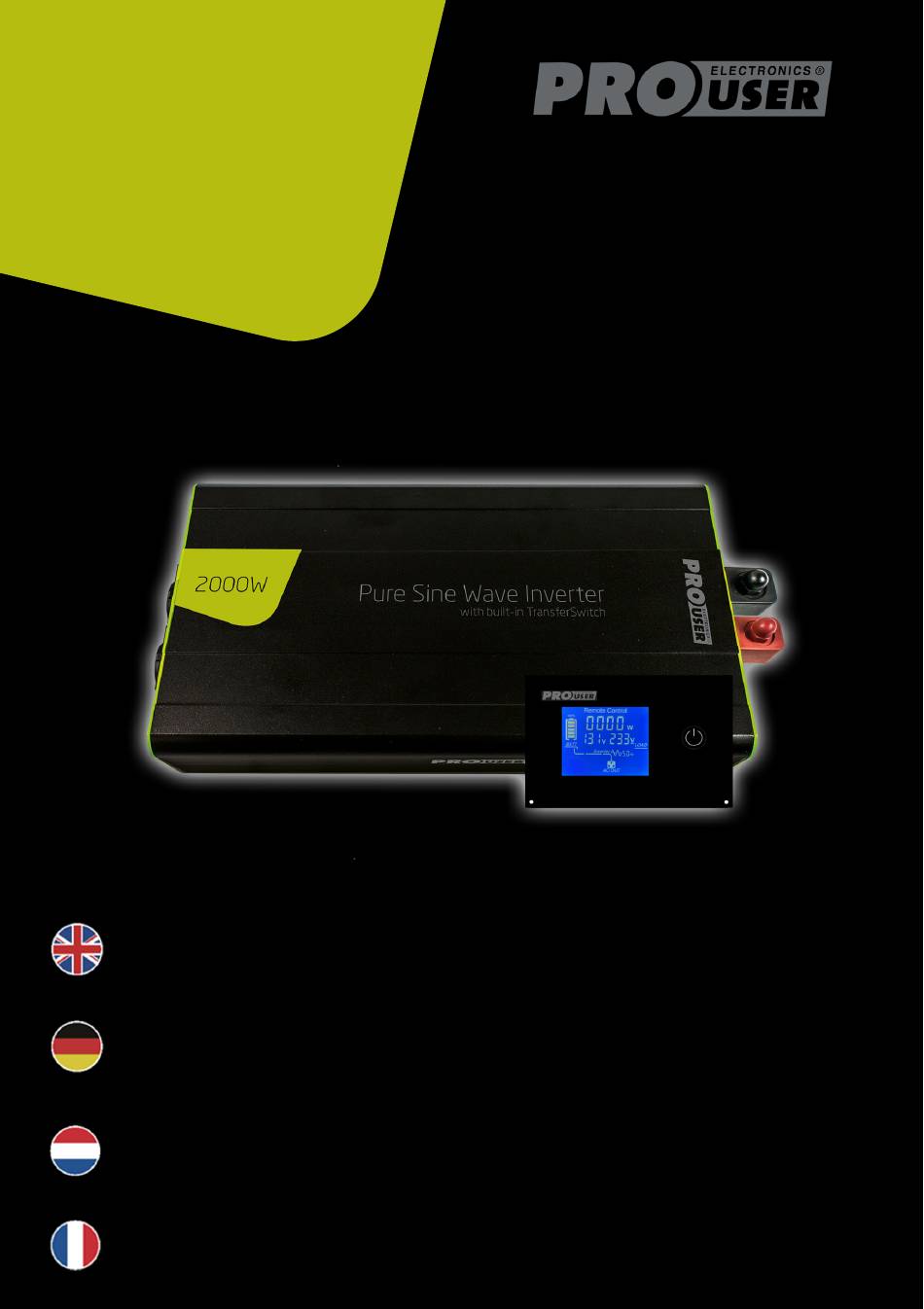

- Seite 1 PSI-SERIES PURE SINE WAVE INVERTER WWW.PRO-USER.COM OPERATING MANUAL BEDIENUNGSANLEITUNG P.22 GEBRUIKSAANWIJZING P.42 MODE D’EMPLOI P.62 PURE SINE WAVE INVERTER SINUS WECHSELRICHTER ZUIVERE SINUS OMVORMER CONVERTISSEUR DE TENSION PUR SINUS...
- Seite 22 Lesen Sie dieses Betriebsanleitung, bevor Sie dieses Produkt benutzen. Eine Lesen Sie dieses Betriebsanleitung, bevor Sie dieses Produkt benutzen. Eine Lesen Sie dieses Betriebsanleitung, bevor Sie dieses Produkt benutzen. Eine Lesen Sie dieses Betriebsanleitung, bevor Sie dieses Produkt benutzen. Eine Nichtbeachtung kann zu schweren Verletzungen führen.
-
Seite 23: Einleitung
EINLEITUNG Die pure sine wave inverters sind ein Mitglied der Familie der fortschrittlichen mobilen Wechselrichter von Pro-User Electronics. Ihr Pro-User Electronics Sinuswechselrichter ermöglicht es Ihnen, eine reine Sinusspannung von 230 V AC 50 Hz aus einer 12 V DC Batterie zu erzeugen, wohin auch immer Ihre Reisen Sie führen. Als Bonus haben wir 1 USB- Port eingebaut, über den Sie z.B. - Seite 24 Verwenden Sie nur zugelassenes Zubehör (insbesondere alle Kabel) oder Teile, die den • Anforderungen vollständig entsprechen. Der Installateur ist dafür verantwortlich, dass die richtigen Kabel- und Sicherungsgrößen verwendet werden. Die Oberflächentemperatur kann bis zu 65°C erreichen. Schalten Sie das Gerät sofort aus und •...
- Seite 25 Vermeiden Sie, dass Elektrolyt auf Ihre Haut oder Kleidung gelangt. Es ist säurehaltig und • kann Verbrennungen verursachen. Wenn Batteriesäure mit Haut oder Kleidung in Berührung kommt, waschen Sie sie sofort mit Wasser ab. Backpulver neutralisiert den Elektrolyt der Bleibatterie. Wenn Elektrolyt in Ihre Augen gelangt, spülen Sie sie sofort mindestens 20 Minuten lang mit fließendem kaltem Wasser aus und suchen Sie sofort einen Arzt auf.
-
Seite 26: Allgemeine Hinweise
ALLGEMEINE HINWEISE Verwendungszweck Verwendungszweck Verwendungszweck Verwendungszweck Der Pro-User Electronics Sinus-Wechselrichter wandelt eine 12V-Gleichspannung (z.B. eine Batterie oder eine andere 12V-Quelle, die den benötigten Strom liefern kann) in eine 200-240V 50Hz AC reine Sinusspannung um. Der eingebaute USB-Anschluss ist für die Stromversorgung oder das Aufladen von 5-V-USB-Geräten vorgesehen (die maximale Stromstärke muss beachtet werden). -
Seite 27: Technische Beschreibung
TECHNISCHE BESCHREIBUNG A) Eingehender 230V AC-Anschluss (1000W / 1500W / 2000W) B) Ausgang 230V AC Steckdose C) ECO-Modus-Anzeige-LED (1000W / 1500W / 2000W / 3000W) D) Ein/Aus-Schalter E) Verdrahtungsanschluss für die Fernbedienung F) UPS-Modus-Anzeige-LED (1000W / 1500W / 2000W / 3000W) G) Funktionsanzeige-LED des Wechselrichters H) Störungsanzeige-LED AC-Eingangsanzeige-LED... - Seite 28 TECHNISCHE BESCHREIBUNG A) Positiver Batteriepol ( rot / + ) B) Negativer Batteriepol ( schwarz / - ) C) Kühlungsö nungen...
- Seite 29 TECHNISCHE BESCHREIBUNG 3000W PSI & HYBRID SERIEN A) Solarmodul-Eingang (MC4 Nur Hybrid) B) Ausgang 230V AC Anschlüsse C) Eingang 230V AC Anschluss D) DIP-Schalter für Batterieeinstellungen (Nur Hybrid) E) ECO-Modus-Anzeige-LED F) Ein/Aus-Schalter G) Verdrahtungsanschluss für die Fernbedienung H) UPS-Modus-Anzeige-LED LED-Anzeige der Solarladefunktion (Nur Hybrid) Funktionsanzeige-LED des Wechselrichters K) LED-Anzeige der Ladefunktion 230V AC (Nur Hybrid) L) Störungsanzeige-LED...
-
Seite 30: Fernbedienungsanzeige Wechselrichterbetrieb
FERNBEDIENUNGSANZEIGE WECHSELRICHTERBETRIEB A) Anzeige der Batterie B) Batteriespannung C) AC-Ausgang in Betrieb D) Leistungsaufnahme E) AC-Ausgangsspannung F) Wechselrichterbetrieb FERNBEDIENUNGSANZEIGE TRANSFERSWITCH MODUS (1000/1500/2000/3000W) A) Anzeige der Batterie B) Batteriespannung C) AC-Ausgang in Betrieb D) Leistungsaufnahme E) AC-Ausgangsspannung F) Netzanschluss (Transferswitch/By-pass) -
Seite 31: Fernbedienungsanzeige Mppt Solar Mode (Nur Hybrid)
FERNBEDIENUNGSANZEIGE MPPT SOLAR MODE (NUR HYBRID) A) Anzeige der Batterie B) Batteriespannung C) Solarmodul verbunden D) AC-Ausgang in Betrieb E) Leistungsaufnahme F) AC-Ausgangsspannung G) Wechselrichterbetrieb DIP-SCHALTER-EINSTELLUNGEN (NUR HYBRID) Die Batterieladefunktion wird mit den Dip-Schaltern an der Seite des Wechselrichters eingestellt. Das folgende Diagramm zeigt, wie sie eingestellt werden. Wenden Sie sich im Zweifelsfall an Ihren Batterielieferanten, um zu erfahren, welche Einstellung Sie benötigen. -
Seite 32: Einbau Und Betrieb
EINBAU UND BETRIEB WARNUNG: Bitte lesen Sie diese Betriebsanleitung vor der Installation und Inbe- WARNUNG: Bitte lesen Sie diese Betriebsanleitung vor der Installation und Inbe- WARNUNG: Bitte lesen Sie diese Betriebsanleitung vor der Installation und Inbe- WARNUNG: Bitte lesen Sie diese Betriebsanleitung vor der Installation und Inbe- triebnahme des Gerätes sorgfältig durch. -
Seite 33: Verdrahtungsschema
VERDRAHTUNGSSCHEMA Sicherung (nicht enthalten) Masse Eingang 230V AC Ausgang 230V AC Fernbedienung (1000/1500/2000W) (600/1000/1500/2000W) - Seite 34 VERDRAHTUNGSSCHEMA 3000W & HYBRID PSI-SERIES Sicherung (nicht enthalten) - - - - + + + + Solarmodul (Nür Hybrid) Masse Ausgang 230V AC Eingang 230V AC Fernbedienung...
-
Seite 35: Fehlersuche
Installation des Wechselrichters Installation des Wechselrichters Installation des Wechselrichters Installation des Wechselrichters Verwenden Sie die entsprechenden Kabel, um den Wechselrichter zu installieren: Verbinden Sie den Pluspol (in der Regel mit + gekennzeichnet oder rot gefärbt) der Batterie • und den Pluspol (rot gefärbt) des Wechselrichters. Verbinden Sie den Minuspol (in der Regel mit - gekennzeichnet oder schwarz eingefärbt) der •... - Seite 36 FEHLERSUCHE Problemstellung Mögliche Ursache Lösungen Der Hauptschalter ist Es liegt keine Spannung Prüfen Sie, ob die • eingeschaltet, aber es gibt am DC-Eingang an. Batteriesicherung nicht keinen 230V AC-Ausgang durchgebrannt und in oder eine LED-Anzeige Ordnung ist. leuchtet. Prüfen Sie, ob alle •...
- Seite 37 FEHLERSUCHE Problemstellung Mögliche Ursache Lösungen Der Wechselrichter gibt Warnung vor niedriger Prüfen Sie, ob die Batterie • zwei Signaltöne ab. DC-Eingangsspannung. nicht entladen und voll Die Spannung am DC- geladen ist, und laden Sie Eingang liegt unter sie bei niedrigem 10.5 + 0,5V DC.
- Seite 38 FEHLERSUCHE Problemstellung Mögliche Ursache Lösungen Der Wechselrichter gibt Der Wechselrichter ist Schalten Sie den • fünfmal einen Signalton überhitzt. Wenn die Wechselrichter aus und ab, die rote Fehleranzeige Innentemperatur 75°C wieder ein und über- -LED leuchtet auf und es überschreitet, wird der prüfen Sie, ob die Ventila- gibt keinen AC-Ausgang.
-
Seite 39: Technische Daten
TECHNISCHE DATEN Model PSI300 PSI400 PSI600 PSI1000TX Batterie Spannung 10.5V — 16V 10.5V — 16V 10.5V — 16V 10.5V — 16V Standby-Strom <0.25A <0.35A <0.46A <0.56A Empfohlene SLA/Gel/AGM: SLA/Gel/AGM: SLA/Gel/AGM: SLA/Gel/AGM: Batteriekapazität >40Ah >50Ah >160Ah > 100Ah AC-Ausgangsspannung 230V 230V 230V 230V Frequenz... - Seite 40 TECHNISCHE DATEN Model PSI1500TX PSI2000TX PSI3000TX PSI3000TX Hybrid Batterie Spannung 10.5V — 16V 10.5V — 16V 10.5V — 16V 10.5V — 16V Standby-Strom <0.65A <0.7A <1.2A <1.2A Empfohlene SLA/Gel/AGM: SLA/Gel/AGM: SLA/Gel/AGM: SLA/Gel/AGM: Batteriekapazität >250Ah >320Ah >480Ah > 480Ah AC-Ausgangsspannung 230V 230V 230V 230V...
-
Seite 41: Wartung
WARTUNG Vergewissern Sie sich, dass der Wechselrichter bei allen Wartungsarbeiten ausgeschaltet ist. Für den ordnungsgemäßen Betrieb Ihres Wechselrichters ist nur sehr wenig Wartung erfor- derlich. Sie sollten das Äußere regelmäßig mit einem trockenen Tuch reinigen, um die Ans- ammlung von Staub und Schmutz zu verhindern. Überprüfen Sie auch die Befestigungen an den DC-Eingangsklemmen und ziehen Sie sie fest.
