pro user PSI200 Bedienungsanleitung
Sine wave inverter
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
PSI200
PSI400
SINE WAVE INVERTER
PURE SINE WAVE INVERTER
WITH BUILT-IN 2.1 A USB OUTPUT
SINUS WECHSELRICHTER
MIT EINGEBAUTEM 2.1 A USB-LADER
CONVERTISSEUR DE TENSION PUR SINUS
AVEC CHARGEUR USB 2,1 A INTEGRE
ZUIVERE SINUS SPANNINGSOMVORMER
MET INGEBOUWDE 2,1A USB UITGANG
www.pro-user.com
OPERATING MANUAL
BEDIENUNGSANLEITUNG
MODE D'EMPLOI
GEBRUIKSAANWIJZING
p.03
p.12
p.22
p.31
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für pro user PSI200
Inhaltszusammenfassung für pro user PSI200

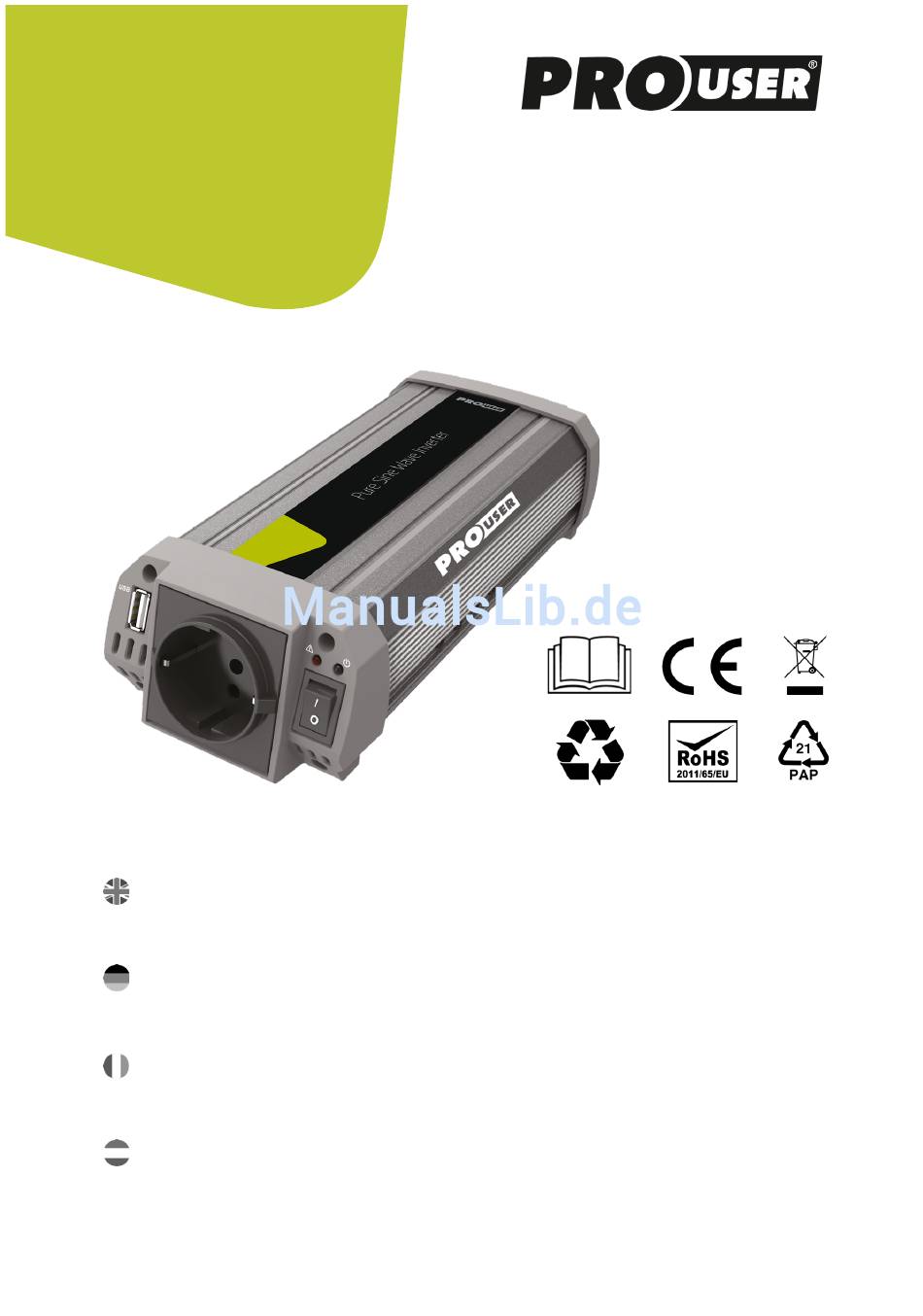

- Seite 1 PSI200 www.pro-user.com PSI400 OPERATING MANUAL p.03 SINE WAVE INVERTER BEDIENUNGSANLEITUNG p.12 MODE D'EMPLOI p.22 GEBRUIKSAANWIJZING p.31 PURE SINE WAVE INVERTER WITH BUILT-IN 2.1 A USB OUTPUT SINUS WECHSELRICHTER MIT EINGEBAUTEM 2.1 A USB-LADER CONVERTISSEUR DE TENSION PUR SINUS AVEC CHARGEUR USB 2,1 A INTEGRE...
-
Seite 12: Wichtige Sicherheitshinweise
EINLEITUNG Die PURE SINEWAVE INVERTERS (Echte Sinuswelle Spannungswandler) gehören zur Familie der zukunftsweisenden Spannungswandlern der Firma Pro-User Europe GmbH. Ihr Pro-User PURE SINEWAVE INVERTER ermöglicht es Ihnen, eine echte Sinuswelle mit 230V 50Hz Spannung ausgehend von Ihrer 12V DC Batterie zu generieren. Zusätzlich haben wir in dem Spannungswandler USB Schnittstellen eingebaut, damit Sie außerdem Ihr Mobiltelefon oder andere Geräte mit USB-Anschluss aufladen können. - Seite 13 Allgemein • Elektrische Geräte sind keine Spielzeuge. Sichern Sie das Gerät so, dass Kinder keinen Zugriff darauf haben. Es können Gefahren entstehen, die von Kindern nicht erkannt werden. • Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten, unerfahrenen Benutzern oder Benutzern mit mangelnden Kenntnissen bedient werden, sofern sie nicht beaufsichtigt werden und bezüglich der sicheren Bedienung des Geräts und der möglichen Gefahren bei der Benutzung eingewiesen wurden oder...
- Seite 14 Elektrische Leitungen • Ziehen Sie nicht an Leitungen. • Verlegen Sie 230-V—Netzleitung und 12V-V-Gleichstromleitung nicht zusammen im gleichen Leitungskanal (Leerrohr). • Befestigen Sie die Leitungen gut. • Verlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist (insbesondere durch scharfe Metallkanten oder heiße Oberflächen).
-
Seite 15: Allgemeine Hinweise
ALLGEMEINE HINWEISE Gebrauch Der PRO-USER Spannungswandler wandelt 12V Spannung (z.B. von einer 12V Batterie oder anderer 12V Quelle) in eine 200-240V 50 Hz AC Gleichspannung. Die eingebauten USB Schnittstellen sind für das Laden oder Betreiben von 5V USB Geräten bestimmt (unter Beachtung der maximal möglichen Stromabgabe) Wartung Der Spannungswandler an sich braucht keine Wartung. - Seite 16 230V Ausgang: 230V 50 Hz Wechselspannung mit reiner Sinuskurve (in Schalterstellung I) • Der Ausgang kann bis zu 200W (PSI200) / 400W (PSI400) kontinuierliche Leistung abgeben. • Für kurze Zeit (max. 10 min) kann am Ausgang eine maximale Leistung von 230W- 270W (PSI200) / 410W-450W (PSI400) abgegeben werden.
- Seite 17 RÜCKSEITE: Teil Beschreibung Anschluss für den Minuspol der Batterie (schwarz) Anschluss für den Pluspol der Batterie (rot) Ventilator: Der Luftauslass darf nicht verdeckt werden!
-
Seite 18: Installation & Betrieb
INSTALLATION & BETRIEB ACHTUNG: Lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme. Das Gerät darf nur von Personen benutzt werden, welche diese Anleitung vollständig gelesen und verstanden haben und sich mit den Eigenschaften des Geräts vertraut gemacht haben. Wenn Sie mit dem Umgang am elektrischen System Ihres Fahrzeugs nicht vertraut sind oder anderweitig unsicher sind, ziehen Sie professionelle Hilfe zu Rate, fragen Sie Ihren Fahrzeughersteller oder beauftragen Sie Ihre Werkstatt. - Seite 19 /A = 2.0mm Der Kabelquerschnitt bezieht sich auf 100% Kupferkabel und beinhaltet nicht die Ummantelung des Kabels. Empfohlener minimaler Gerät Max. Eingangsstrom Kabelquerschnitt PSI200 20 A 4mm² (~AWG11) PSI400 40 A 8mm² (~AWG8) Anschließen des Spannungswandlers Um den Spannungswandler an die Batterie anzuschließen, verwenden Sie die passenden Kabel wie oben beschrieben.
-
Seite 20: Problembehandlung
PROBLEMBEHANDLUNG WARNUNG! Öffnen Sie niemals das Gehäuse des Geräts. Es sind keine Teile im Inneren verbaut, die ausgetauscht oder durch den Benutzer gewartet werden können. Beschädigungen die auf nicht sachgemäßen Gebrauch zurückzuführen sind, oder durch den Benutzer durchgeführte Modifikationen oder versuchte Reparaturen führen zum Ausschluss jeglicher Haftung und Verlust der Gewährleistung. -
Seite 21: Technische Spezifikationen
Gerät beschädigt wurde, wenn Bedienungsfehler vorliegen oder bei unfachmännischer Reparatur durch nicht autorisierte Personen. Bei anerkannter Garantie wird Pro-User das Gerät reparieren oder Ersatz leisten. Pro User ist nicht verantwortlich zu machen für Folgeschäden oder sonstige Unannehmlichkeiten. - Seite 43 Spannungswandler Article description: Power Transformer Artikelnummer: 19125, 19126, 19127, 19128, 19129 Article number: Typenbezeichnung: PSI200, PSI400, PSI600, PSI1000, PSI1500 Type: Firmenanschrift: Pro-User Europe GmbH, Seestrasse 19, 83253 Rimsting, Germany Company address: Einschlägige EG-Richtlinien Governing EU-directives / directives CE concernées: Elektromagnetische Verträglichkeit (EMV)
- Seite 44 © Pro-User Europe Pro-User Europe GmbH Seestrasse 19 83253 Rimsting sales@pro-user.com Germany www.pro-user.com Registergericht: Amtsgericht Traunstein Registernummer: HR 18720...
