ANSCHLÜSSE & LED'S
RJ45 Anschluss:
RJ45 Anschluss
Pin
Signal
PoE
Pin
1
BI_DA+
VCC+
2
BI_DA-
VCC+
87654321
3
BI_DB+
VCC-
4
BI_DC+
VCC+
SFP slot:
ACHTUNG!
SFP Transceiver sind Laser/LED-Produkte der Klasse 1.
Um schwere Augenschäden zu vermeiden, blicken Sie nicht direkt
in den Laserstrahl.
Status LEDs:
PoE LED
LINK / Activity LED
LED Name
Farbe
LED Funktion
Ständig an: Verbunden
LINK (ACT)
Gelb
Blinken:
Datenübertragung
Ständig an: PoE ist aktiv
PoE
Grün
Blinken:
Power Device (PD) erkannt
Off:
Kein (PD) Gerät angeschlossen
Ständig an: Lichtwellenleiter verbunden
FX
Grün
Blinken:
Datenübertragung
12V bis 48V T-Block:
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
V- V+
V- V+
Redundante Stromversorgung möglich zur Verminderung von Betriebsausfällen.
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1.
Installieren Sie den EX-60340 mit dem DIN-Rail Kit auf eine Tragschiene oder mit der
Wandmontagehalterung an die Wand.
Signal
PoE
Das DIN-Rail Kit ist mit zwei Schrau-
5
BI_DC-
VCC+
ben an der Rückseite vormontiert
6
BI_DB-
VCC-
7
BI_DD+
VCC-
8
BI_DD-
VCC-
2.
Schieben Sie das optional erhältliche SFP Transceiver Modul in den SFP-Slot.
3.
Verbinden Sie Ihr Netzwerkgerät (PoE Kamera etc.) über ein Netzwerkkabel mit dem
Switch.
4.
Verbinden Sie das fiberoptische Kabel für die Verbindung zum Media Konverter oder
Switch mit dem verwendeten SFP Transceiver.
ACHTUNG! Blicken Sie nicht direkt in den Laserstrahl des Glasfaseranschlusses!
5.
Schließen Sie den Stromanschluss des optional erhältlichen Netzteils an den Terminal
Block an und schalten Sie das Netzteil ein.
FX LED
6.
Nach dem Einschalten des Geräts leuchtet die PWR-Anzeige. Wenn die Anzeige nicht
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
7.
Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
HINWEISE & REINIGUNG
Schalten Sie die Stromversorgung aus, bevor Sie Module oder Kabel abziehen.
Die richtige Netzspannung ist auf dem Produkt angegeben. Überprüfen Sie die Spannung Ihrer
Stromquelle, um sicherzustellen, dass Sie die richtige Spannung verwenden. Verwenden Sie
KEINE höhere als die auf dem Produkt angegebene Spannung.
SFP Transceiver sind Laser/LED-Produkte der Klasse 1.
Um schwere Augenschäden zu vermeiden, blicken Sie nicht direkt in den Laserstrahl.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden.
Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Zur Montage der Wandhalterung wird
das DIN-Rail-Kit durch den Montage-
bügel ersetzt
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 21.02.23

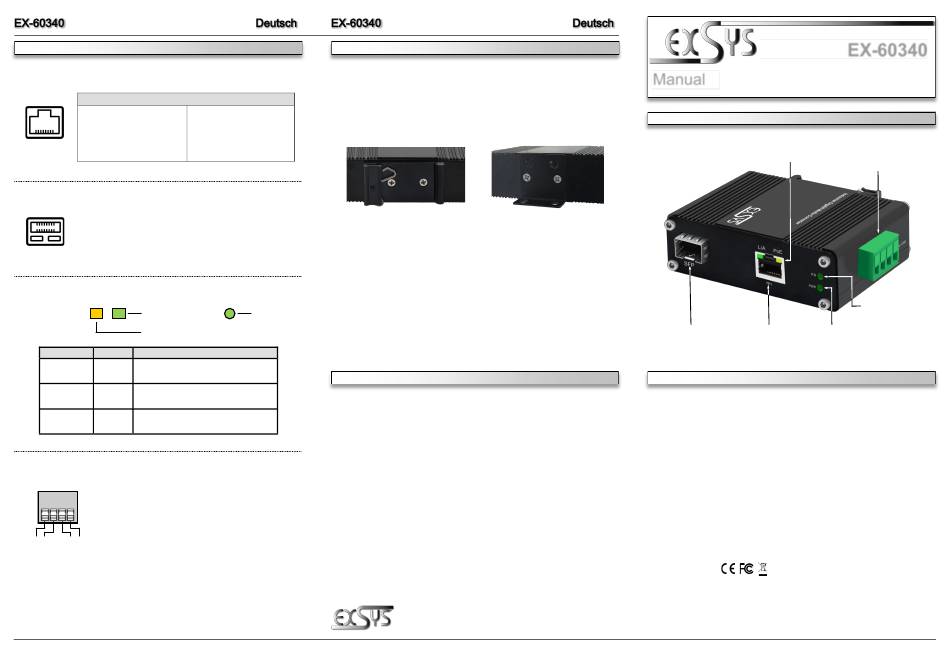

LAYOUT
Status LEDs
1x SFP Slot
1x RJ45
Power LED
100/1000
Gigabit PoE
DESCRIPTION & TECNICAL INFORMATION
The EX-60340 compact industrial-grade media converter provides reliable conversion between
copper and fiber optic environments. It is compatible with 10/100/1000Base-T with 60W PoE+
and dual mode 100/1000Base-X SFP (auto detection). The Ethernet port supports both half-
duplex and full-duplex modes. Different types of optionally available SFP modules can be used
depending on the requirements. Thanks to the rugged metal housing and the extended opera-
ting temperature range of -40°C to 80°C, it is suitable for a wide range of applications even in
harsh environments. Power is supplied via the terminal block (12~48VDC). The EX-60340
supports Auto-MDI/MDI-X and Auto-Negotiation. Included is a DIN rail kit (pre-assembled) and a
wall mounting bracket.
Compatibility:
Gigabit Ethernet 10/100/1000Base-T, 100/1000Base-X
PoE:
IEEE 802.3af/at (PoE+)
PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W / 4PPoE = 60W
Operating System:
All operating systems
Connectors:
1x RJ45-Port, 1x SFP slot, 1x Terminal Block 12~48VDC
Extent of Delivery:
EX-60340, DIN-Rail Kit, Wall Mounting Bracket, Manual
Certificates:
4
EX-60340
12-48V T-Block for
Power Supply
FX-LED
