Seg HIGHPROTEC MCDTV4 Handbuch Seite 258

5 Schutzmodule
5.3.6 Stabilisierung gegen Transiente
5
I [A]
4
3
2
1
0
−1
−2
−3
−4
−5
0
Beginn der Netzstörung
5
I [A]
Is=0,5⋅IW1−IW2
4
3
2
1
0
0

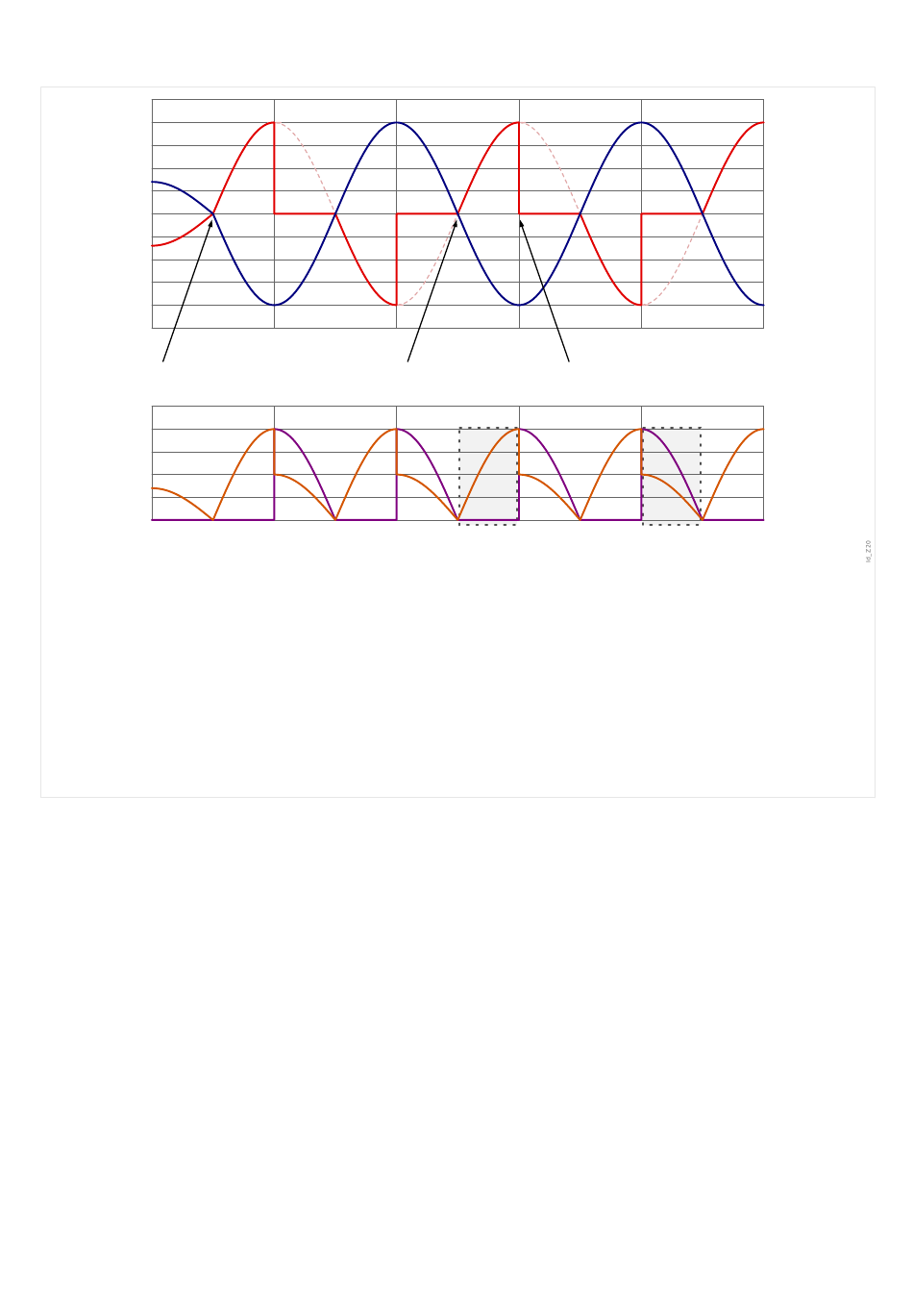

Abb. 76: Charakteristik von Id und Is mit Wandlersättigung auf der W1-Seite für einen externen
Fehler.
(1) Beginn des Zeitfensters ohne Sättigung
(2) Start der Sättigung
(3) Keine Sättigung nach einem Nulldurchgang: Is>0, Id≈0
(4) Beginn der Sättigung: Id>Is
Die Stabilisierungsfunktion prüft für jeden Nulldurchgang, ob ein externer Fehler erkannt
wird und die dynamische Stabilisierung angestoßen bzw. fortgesetzt werden muss. Wird
hingegen ein interner Fehler erkannt, wird die dynamische Stabilisierung entfernt. Dies ist
der Fall, wenn sowohl Id als auch Is nach zwei aufeinander folgenden Nulldurchgängen
wieder ansteigen.
Da die Stabilisierungsfunktion bei einem internen Fehler nicht angestoßen wird, gibt es in
diesem Falle auch keine verzögerte Auslösung. Wenn jedoch ein externer Fehler sich zu
einem internen Fehler entwickelt, während die Stabilisierungsfunktion schon angestoßen
wurde, kann sich die Auslösung der Differentialschutzfunktion um etwa 1...2 Zyklen
verzögern.
Über den Parameter »tBlock für StW-Sät.« wird die maximale Stabilisierungsdauer
eingestellt. Diese Zeitstufe startet, wenn die dynamische Stabilisierung angestoßen wird.
Nach Ablauf der eingestellten Zeit wird die dynamische Stabilisierung entfernt,
unabhängig von eventuell erkannten externen Fehlern. Die eingestellte Zeitdauer sollte –
neben weiteren Abhängigkeiten – mit der maximalen Abschaltzeit für einen externen
Fehler abgestimmt sein.
Wenn die Stabilisierung entfernt wurde, kann für eine Sekunde keine neue Stabilisierung
angestoßen werden.
258
IW1 IW2
0,01 0,02
①
Id=IW1+IW2
0,01 0,02
0,03
t [s]
②
③
0,03
t [s]
MCDTV4
0,04 0,05
④
0,04 0,05
MCDTV4-3.7-DE-MAN
