Bedienungsanleitung
Bewegungsmelder
RC-plus next N
1 Einsatz/Funktion

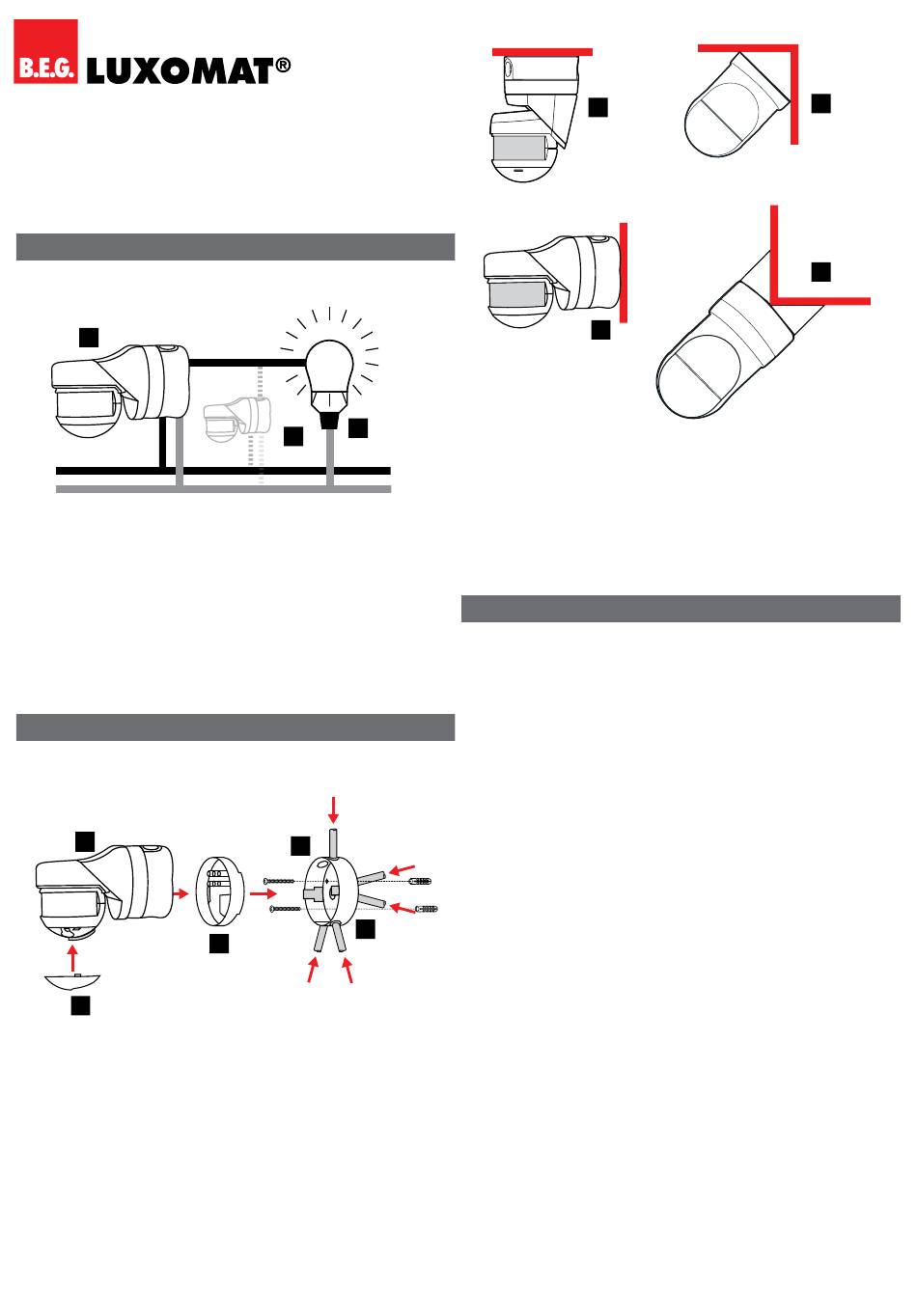

Beispielinstallation
1
L
N
1) Bewegungsmelder
2) Bewegungsmelder in Parallelschaltung (nicht im Lieferum-
..............................
fang)
1 4 8 16
3) Lampe
2
Hinweis: Es sollten nie mehr als 5 Geräte parallel geschaltet wer-
1
den. Je mehr Melder parallel geschaltet werden, desto grösser
und unübersichtlicher wird der Erfassungsbereich und desto auf-
wändiger gestaltet sich eine allfällige Fehlersuche.
2 Aufbau/Montage
Geräteaufbau
2
2
1
1
1) Abdeckkappe für Einstellschrauben
2) Sensoreinsatz
3) Anschlussgehäuse
4) Montagesockel
5) Diverse Kabeleinführungsmöglichkeiten (oben, hinten, unten)
L'
L'
3
2
3
4
3
5
3
Montagearten
1
2
1) Deckenmontage
2) Wandmontage
3) Inneneckmontage mit Ecksockel
(Zubehör, siehe «Artikel/E-No/Zubehör»)
4) Ausseneckmontage mit Ecksockel (Zubehör, im Lieferumfang
beim RC-plus next N 280, siehe «Artikel/E-No/Zubehör»)
3 Inbetriebnahme/Einstellung
Initialisierungsphase
Nach korrektem Anschluss an die Versorgungsspannung durch-
läuft das Gerät eine Initialisierungsphase von 60 Sekunden. Nach
Ablauf der 60 Sekunden ist das Gerät betriebsbereit.
Während der Initialisierungsphase wird anhand des Blinkverhal-
tens der LEDs der Programmier- bzw. Betriebszustand des Ge-
rätes signalisiert (siehe «LED-Signalisationen»).
Einstellungen
Die Einstellungen können entweder mittels Schraubenzieher di-
rekt über Einstellschrauben am Gerät (siehe unten) oder auch per
Fernbedienung aus Distanz eingestellt werden (siehe «Fernsteu-
erung»).
Hinweis: Die über die Einstellschrauben vorgenommenen Einstel-
lungen lassen sich mit der als Zubehör erhältlichen Fernsteuerung
übersteuern. Danach ist die manuelle Einstellung von Werten über
die Einstellschrauben gesperrt.
Werksprogramm
Für die schnelle Inbetriebnahme verfügt das Gerät über ein fest
hinterlegtes Werksprogramm. Im Werksprogramm arbeitet das
Gerät gemäss folgenden voreingestellten Parametern:
Einschaltwert: 20 Lux
Nachlaufzeit: 3 min
Dynamische Nachlaufzeitanpassung: aktiv
Das Werksprogramm ist immer dann aktiv, wenn die Einstell-
schrauben des Gerätes auf die Positionen «Sonne» & «Test» einge-
stellt sind und keine individuellen Einstellungen für den Einschalt-
wert bzw. die Nachlaufzeit über die Fernsteuerung vorgenommen
wurden.
Bei einer Veränderung der Einstellungen über die Einstellschrau-
ben bzw. über die Fernsteuerung wird das Werksprogramm aus-
geschaltet.
