B.E.G. LUXOMAT PD9-DIM-DE Montage- Und Bedienungsanleitung

Gewährleistung für LUXOMAT Produkte
®
BEG Produkte sind mit modernsten Technologien gefertigt und qualitätsgeprüft. Sollte sich dennoch ein
Mangel zeigen, leistet BEG GmbH im nachstehenden Umfang Gewähr:
A) Dauer
Die Dauer der Gewährleistung beträgt 36 Monate ab Kauf des Gerätes durch den Endverbraucher.
B) Umfang
Das Gerät wird von BEG nach seiner Wahl unentgeltlich in seinem Werk ausgebessert oder neu gefer-
tigt, wenn es innerhalb der Gewährleistungsfrist nachweisbar wegen eines Fertigungs- oder Materialfeh-
lers unbrauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist.
C) Ausschluß
Die Mängelhaftung bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf
Schäden infolge Nichtbeachtung der Einbauanweisung sowie unfachgerechte Installation. Zur Behebung
des Mangels ist BEG die erforderliche Zeit und Gelegenheit zu gewähren.
Eine Haftung für aufgrund unsachgemäß vorgenommener Änderungen oder Instandsetzungsarbeiten
entstehende Folgen besteht nicht. Dies gilt auch für die Lieferung von Einzel- und Ersatzteilen.
BEG haftet nicht für indirekte-, Folge- und Vermögensschäden.
D) Verjährung
Erkennt BEG rechtzeitig erhobene Mängelrügen nicht an, verjährt das Recht des Gewährleistungsberech-
tigten, Ansprüche aus Mängeln geltend zu machen, in allen Fällen vom Zeitpunkt der rechtzeitigen Rüge
an in 6 Monaten.
E) Einsendung
Im Gewährleistungsfall ist das Gerät zusammen mit der ausgefüllten Gewährleistungskarte und dem
Verkaufsbeleg, sowie einer kurzen Erläuterung des beanstandeten Mangels über den Fachhändler bei
uns einzureichen.
BEG Brück Electronic GmbH - Schlosserstr. 30 - D-51789 Lindlar
PD9-DIM-DE
Gerätetyp: LUXOMAT ® Verkaufsdatum an den Endverbraucher____________________
Stempel und Unterschrift des Händlers bzw. des Installateurs, der die Anlage eingebaut hat:
Anschrift des Absenders
Name: ____________________________________________________________________________
Straße: ____________________________________________________________________________
PLZ/Ort: ____________________________________________________________________________
Festgestellte Mängel:
LUXOMAT
-12-

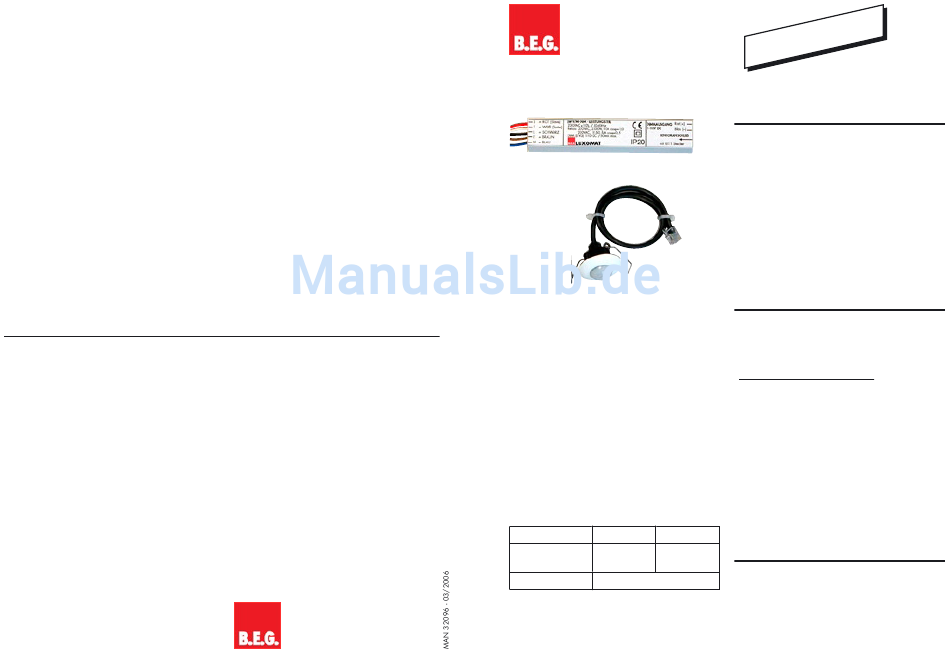

LUXOMAT
Montage- und Bedienungsanleitung
für BEG-Präsenzmelder PD9-DIM-DE
Leistungsteil
Wir danken Ihnen für den Kauf des Präsenzmelders.
Sie haben sich für ein BEG Qualitätsprodukt
entschieden, das mit größter Sorgfalt produziert,
geprüft, verpackt und versandt wurde.
Bitte lesen Sie vor der Montage die in dieser Anlei-
tung enthaltenen Hinweise.
Arbeiten an elektrischen Anlagen dürfen nur von
Elektrofachkräften oder von unterwiesenen Perso-
nen unter Leitung und Aufsicht einer Elektrofach-
kraft entsprechend den elektrotechnischen Regeln
vorgenommen werden.
Vor Montage Leitung spannungsfrei schalten!
Zuordnung der Artikelnummern:
Model RAL 9010
PD9-DIM-DE 92910
Master
IR-PDIM
Technische Änderungen, die der Produktverbesse-
rung dienen, behalten wir uns vor.
®
- D I M
®
P D 9
1.Einleitung
BEG LUXOMAT
®
sind durch eine Infrarot-Fernsteuerung fernbedien-
bar.
Ohne Zuhilfenahme einer Leiter wird so die Kontrol-
le und Programmierung einfach und ökonomisch,
insbesondere bei einer Vielzahl von Präsenzmel-
dern z.B. in großen Bürogebäuden.
Die Präsenzerfassung von Personen aufgrund fein-
ster Bewegungen eignet LUXOMAT
der besonders für Innenanwendungen zur Überwa-
chung von Personen bei sitzenden wie gehenden
Tätigkeiten.
Sensor
2. Ausführungen - Leistungsmerkmale

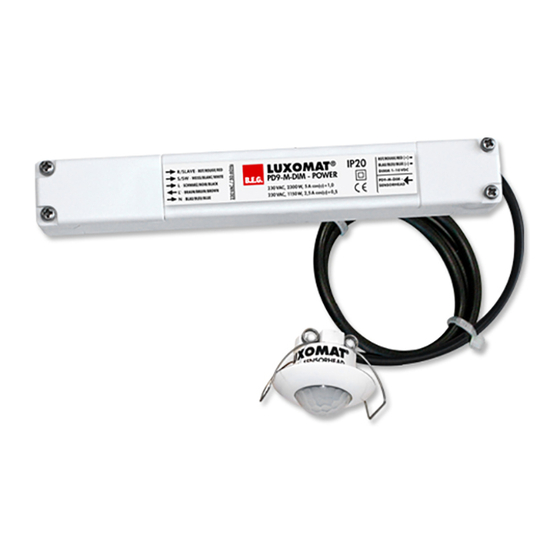

Der PD9-DIM-DE wurde speziell für den Einbau in
abgehängten Decken entwickelt.
DE Deckeneinbau (PD9-DIM-DE)
Merkmale PD9-DIM-DE-MASTER:
* Hochleistungsrelais: Relais 230VAC
mit vorlaufendem Wolframkontakt
* geeignet für dimmbare EVGs und Steuermodule
* 1-10V Schnittstelle
* Konstantlichtregelung
* manuelles Schalten/Dimmen
* halb-oder vollautomatischer Betrieb
* Helligkeitssollwert, Nachlaufzeit-LICHT und
-Orientierungslicht einstellbar
* Sensor- und Leistungsteil werden mittels RJ11-
Stecker miteinander verbunden.
* Infrarot-Fernsteuerung
RAL 9006
3. Grundeinstellungen
92911
Helligkeitssollwert, Nachlaufzeit und Dauer des
92200
Orientierungslichtes können über die Infrarot-Fern-
steuerung IR-PDIM parametriert werden.
-1-
- D E
PD9-DIM-DE Präsenzmelder
Präsenzmel-
®
