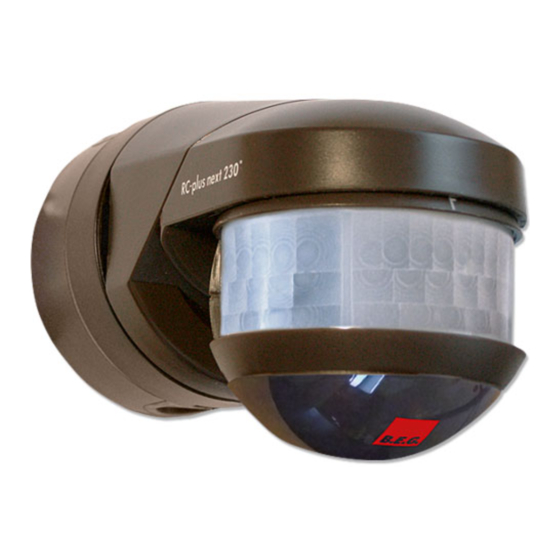

B.E.G. LUXOMAT RC-plus 230 Funk 230VAC-ZW Bedienungsanleitung

LUXOMAT
Bedienungsanleitung Bewegungsmelder LUXOMAT
1. Montagevorbereitung
1
2
1) Achtung: Alle Arbeiten am 230 V Netz nur
von qualifiziertem Fachpersonal ausführen
lassen. Netzspannung freischalten! (Der RC-
plus 230 Funk eignet sich nicht als Einbruch
bzw. Überfallmelder, da die hierfür vorge-
schriebene Sabotagesicherheit lt. VDS fehlt.)
2) Sockel steckbar
5. Inbetriebnahme / Einstellungen
Selbstprüfzyklus
Nach Stromanschluß durchläuft
der RC-plus 230 Funk einen
Selbstprüfzyklus von 60 Sekunden
(LEDs blinken). Danach ist das
Gerät betriebsbereit und die
Einstellungen können manuell
1
bzw. mit Fernsteuerung (siehe
Pt. 11) vorgenommen werden.
1) Abdeckring durch leichten Druck in die Kerbe abziehen
2) Reichweite, Nachlaufzeit und Dämmerungswert mit Schraubenzieher einstellen
6. Kugelkopf
1
± 90°
B.E.G.
± 45°
± 10°
1) Reichweite bzw. Erfassungsbereich durch
vertikales bzw. horizontales Drehen des
Kugelkopfes veränderbar
(Kugelkopf horizontal = maximale
Reichweite)
9. Montageort
1
1) Gerät wenn möglich an einem geschützten
Ort montieren bei Wand- oder
Deckenmontage.
®
RC-plus 230 Funk 230 VAC-ZW
2. Montagearten
1
2
3
1) Wandmontage
2) Deckenmontage
3) Innen- oder Außeneckmontage mit
Ecksockel (Zubehör, siehe Pt. 15)
2
7. Erfassungsbereiche bei einer Montagehöhe von 2,50 m;
Mindestmontagehöhe 2,00 m
(Kugelkopf horizontal ausgerichtet, siehe Pt. 6)
230°
1) Reichweite bei seitlichem Vorbeigehen:
ca. 16 m
2) Reichweite bei direktem Draufzugehen:
ca. 6 m
3) Unterkriechschutz: ca. 4 m
2
2) Starke Witterungseinflüsse verringern die
Lebensdauer des Gerätes. Unfachgerechte
Montage bzw. nicht bestimmungsgemäßer
Einsatz behindert bzw. macht den einwand-
freien Betrieb unmöglich.
RC-plus 230 Funk 230 VAC-ZW
®
3. Anschlußsockel
1) Montagesockel mit zwei Schrauben und
den beigelegten Dichtringen auf fester
Unterlage montieren (Kabeleinführung
beachten, siehe Pt. 4)
2) Einstellen des Sicherheits-Codes 0-F:
Alle Systemteilnehmer (Sender und
Empfänger) müssen den selben Code
haben um zu kommunizieren. Ein Einlernen
wird somit überflüssig. Beispiel:
Sender Empfänger
Hex-
Codierschalter
Codierschalter
auf B
+
1 4 8 16
15s 30s 1,5 2 3 5 6 7 10
3m 1m
8m
21m
1m
8m
21m
3m 1m
8m
21m
Mechanische Reichweitenregulierung
max min
separat für jede Zone möglich
(siehe auch Pt. 5)
3
> 1m
4
3) Mindestabstand zur geschalteten
Beleuchtung, frontal oder seitlich zum
Gerät: 1m
4) Beleuchtung nie unterhalb des
Bewegungsmelders montieren.
4. Kabeleinführung
1
2
1) Kabeleinführung von unten
2) Kabeleinführung wandseitig
3) Klemmenbeschriftung
3
Hex-
auf B
-
Mechanische Reichweitenregulierung
+: ca. 16 m, ca. 5 m (bei Montagehöhe 2,50 m)
Mindestmontagehöhe 2,00 m
Nachlaufzeit
Testbetrieb, 15 Sek. ... 16 Min., Impulsbetrieb
(Testbetrieb: zum Testen des Erfassungsbereiches schal-
tet der Bewegungsmelder die Beleuchtung bei jeder im
Erfassungsbereich erkannten Bewegung kurz ein/aus)
Dämmerungswert
Nachtbetrieb...Dämmerung...Tagbetrieb
12
(Tagbetrieb: Lichtfühler inaktiv, Schalten bei jeder
Helligkeit)
LED Funktionsanzeige
Anzeige von Bewegung und Betriebszuständen
(Bewegungsanzeige ausschaltbar über Fernsteuerung
IR-RC, siehe Pt. 11)
LUXOMAT
®
8. Ausgrenzen von Störquellen
1) Abdeckclips an markierter Stelle eindrücken
(Ausblenden Fernbereich/Nahbereich/beide)
2) Unterkriechschutz-Abdeckung
10. Einstellung mit Fernsteuerung
1
1) LUXOMAT IR-RC (Zubehör, siehe Pt. 15)
®
Achtung: Einstellungen mit der Fernsteuerung
überschreiben die mittels Potentiometer
(siehe Pt. 5 ) vorgenommenen Einstellungen
(Funktionsbeschreibung siehe Pt. 11).
