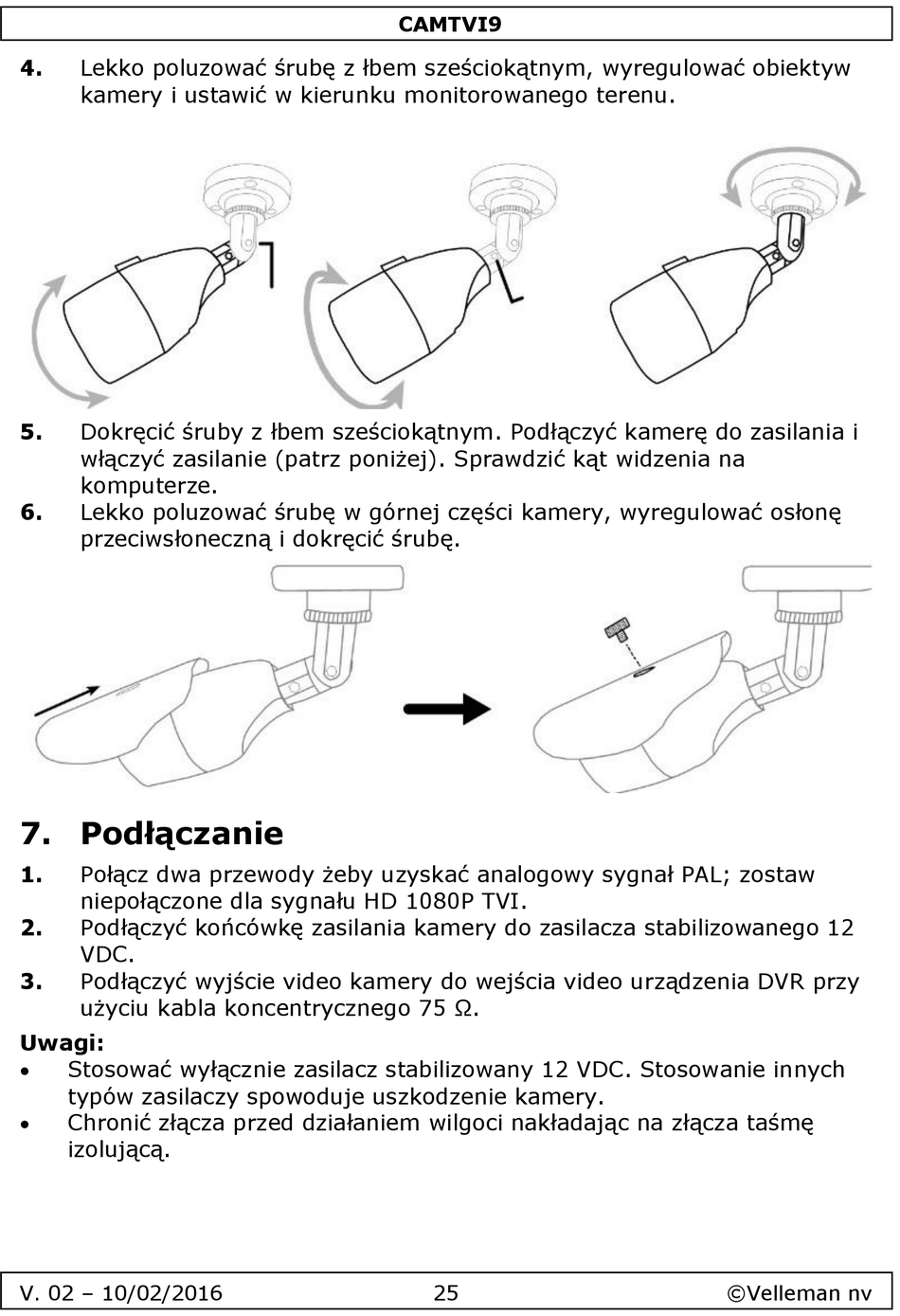

4. Lekko poluzować śrubę z łbem sześciokątnym, wyregulować obiektyw
kamery i ustawić w kierunku monitorowanego terenu.
5. Dokręcić śruby z łbem sześciokątnym. Podłączyć kamerę do zasilania i
włączyć zasilanie (patrz poniżej). Sprawdzić kąt widzenia na
komputerze.
6. Lekko poluzować śrubę w górnej części kamery, wyregulować osłonę
przeciwsłoneczną i dokręcić śrubę.
7. Podłączanie
1. Połącz dwa przewody żeby uzyskać analogowy sygnał PAL; zostaw
niepołączone dla sygnału HD 1080P TVI.
2. Podłączyć końcówkę zasilania kamery do zasilacza stabilizowanego 12
VDC.
3. Podłączyć wyjście video kamery do wejścia video urządzenia DVR przy
użyciu kabla koncentrycznego 75 Ω.
Uwagi:
 Stosować wyłącznie zasilacz stabilizowany 12 VDC. Stosowanie innych
typów zasilaczy spowoduje uszkodzenie kamery.
 Chronić złącza przed działaniem wilgoci nakładając na złącza taśmę
izolującą.
